Noark Tilslutningsboks med Overspenningsvern DC+AC 40A 3-Faset SH-355
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

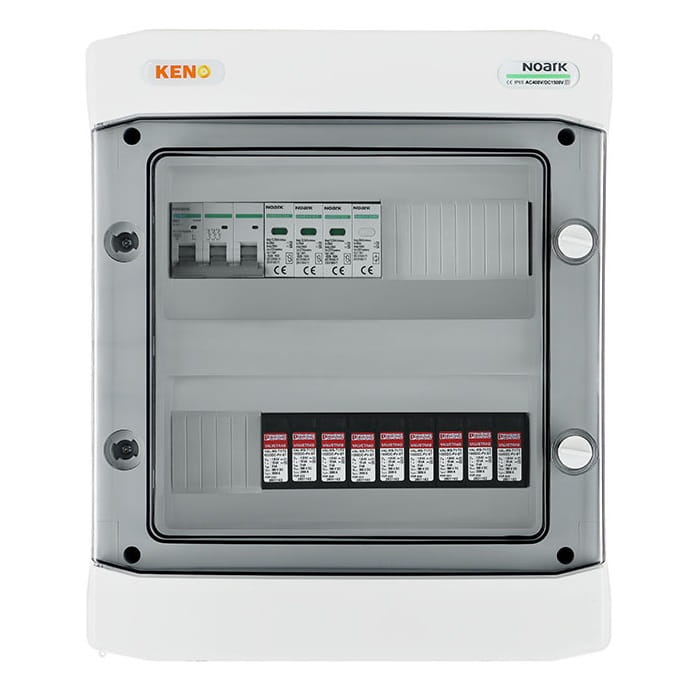

Noark Tilslutningsboks med Overspændingsbeskyttelse DC+AC 40A 3-Faset SH-355
Tilslutningsboks med overspændingsbeskyttelse DC + AC, type 1+2, type SH-355 DCAC
Tilslutningsfordelingstavle, beregnet til forsyning af fotovoltaiske invertere, sikrer ikke kun beskyttelse mod konsekvenserne af kortslutninger og overbelastninger, men også mod indirekte og direkte udladninger på begge sider af strømmen - både vekselstrøm og jævnstrøm.
Den er beregnet til brug i jordede og isolerede PV-installationer, og takket være den høje beskyttelsesgrad IP er det muligt at montere den udendørs. Fordelingstavlens konstruktion er tilpasset påbygningsmontering, og afhængigt af udstyret kan den opfylde forskellige funktioner.
- Standard, afprøvet kabinet: Sikrer soliditet og holdbarhed, hvormed fordelingstavlerne er klar til at opfylde forskellige installationskrav.
- Mulighed for montering af nøglelås: Giver et ekstra sikkerhedsniveau og begrænser adgangen til elektriske enheder kun for autoriserede personer.
Grundlæggende parametre DC-side
| Parameter | Værdi |
|---|---|
| Antal indgange | udgange PV-streng | 3 | 3 |
| Antal | Type overspændingsbeskyttelse DC | Type | 3 | Phoenix | T1/T2 |
| Type tilslutning | Panel MC4 Stäubli |
Grundlæggende parametre AC-side
| Parameter | Værdi |
|---|---|
| Overspændingsbeskyttelse AC | Type | Noark | T1/T2 |
| Overstrømsafbryder | Noark B40A 3F |
| Fejlstrømsafbryder | 1 x 300mA type A |
Anvendt overspændingsbeskyttelse DC (SPD)
| Parameter | Værdi |
|---|---|
| Producent / Model | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Overspændingsbeskyttelse | T1 / T2 |
| Tomgangsspænding UOCSTC | ≤ 975 V DC |
| Maksimal afledningsstrøm Imax (8/20) μs | 40 kA |
| Responstid tA | ≤ 25 ns |
| Prøvelynnedstrøm (10/350) μs, ladning | 2,5 As |
| Prøvelynnedstrøm (10/350) μs, specifik energi | 6,25 kJ/Ω |
| Prøvelynnedstrøm (10/350) μs, spidsværdi Iimp | 5 kA |
| Samlet afledt strøm Itotal (8/20) μs | 40 kA |
| Samlet afledt strøm Itotal (10/350) μs | 5 kA |
| Isolationsmodstand Riso | > 5 GΩ (ved 500 V DC) |
| Nominel afledningsstrøm In (8/20) μs | 15 kA |
| Nominel belastningsstrøm IL | 80 A |
| Langvarig driftsstrøm ICPV | < 20 μA |
| Højeste kontinuerlige driftsspænding UCPV | 1170 V DC |
| Kortslutningsbestandighed ISCPV | 2000 A |
| Restspænding Ures | ≤ 3,5 kV (ved In) |
| - | ≤ 2,9 kV (ved 5 kA) |
| - | ≤ 3,2 kV (ved 10 kA) |
| - | ≤ 3,7 kV (ved 20 kA) |
| - | ≤ 4,1 kV (ved 30 kA) |
| - | ≤ 4,6 kV (ved 40 kA) |
| Beskyttelseslederstrøm IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Beskyttelsesniveau Up | ≤ 3,5 kV |
| Effektforbrug i standby-tilstand PC | ≤ 25 mVA |
Anvendt overstrømsafbryder (MCB) (1)
| Parameter | Værdi |
|---|---|
| Producent / Model | Noark / Ex9BN 3P B40 |
| Nominel strøm | 40A; 3-F |
| Nominel driftsspænding Ue | 230/415 V AC |
| - | 72 V DC pr. pol (1P, 2P) |
| - | 48 V DC pr. pol (3P, 4P) |
| Minimumsspænding | 12 V AC/DC |
| Nominel stødspænding Uimp i henhold til IEC 60898-1 | 6 kV |
| Nominel stødspænding Uimp i henhold til IEC 60947-2 | 6 kV |
| Nominel kortslutningskapacitet Icn i henhold til IEC 60898-1 | 6 kA |
| Nominel kortslutningskapacitet Icn i henhold til IEC 60947-2 | 10 kA |
| Nominel isolationsspænding Ui | 690 V AC |
| Antal poler | 3 |
| Frekvens | 50/60 Hz |
| Karakteristik | B |
| Udført i henhold til | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mekanisk holdbarhed | 20 000 koblinger |
| Elektrisk holdbarhed | 10 000 koblinger |
| Energibegrænsningsklasse | 3 |
| Brugskategori | A |
| Forsyningsretning | Vilkårlig (fra top eller bund) |
Anvendt overspændingsbeskyttelse AC (SPD)
| Parameter | Værdi |
|---|---|
| Producent / Model | Noark Ex9UE1+2 12.5 3PN 275 |
| Tilslutning | L-N/PE, N-PE |
| Udført i henhold til | EN 61643-11 |
| Type beskyttelse | Type 1+2 (klasse I+II, B+C, T1+T2) |
| Indsatsudførelse | MOV (Varistor)GDT (Gnistgab) |
| Nominel spænding Un | 230 V AC |
| Reference testspænding UREF | 255 V AC |
| Kontinuerlig driftsspænding Uc | 275 V AC 255 V AC |
| Frekvens f | 25 kA pr. pol 50 kA pr. pol |
| Specifik energi W/R | 156.25 kJ/Ω |
| Maksimal impulsstrøm Iimp (10/350 μs) | 12.5 kA pr. pol 50 kA pr. pol |
| Maksimal afledningsstrøm Imax (8/20 μs) | 50 kA pr. pol |
| Spændingsbeskyttelsesniveau Up for strøm In | 1.5 kV |
| Spændingsbeskyttelsesniveau Up for strøm Imax | 1.8 kV 1.5 kV |
| Spændingsbeskyttelsesniveau Up for 5 kA (8/20 μs) | 1 kV |
| N-PE Følgestrømsafbrydelsesevne Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Fejlstrøm IPE ved UREF | ≤ 1 mA |
| Beskyttelsesspænding for strøm 1mA | 387 - 473 V |
| Responstid | ≤ 25 ns ≤ 100 ns |
| Maksimal forsikringsværdi | 160 A gG |
| Kortslutningsstrømsbestandighed | 50kA |
| Kortslutningsbestandighed ISCCR | 10kA |
| Strømfaktor k | 1kA |
| LV-systemtype | TN-S, TT (3+1) |
Anvendt fejlstrømsafbryder (RCD)
| Parameter | Værdi |
|---|---|
| Producent / Model | Noark / Ex9L-N 300mA |
| Udført i henhold til | EN 61008 |
| Antal poler | 2 / 4 |
| Karakteristik | A |
| Nominel driftsspænding Ue | 240/415 V AC |
| Nominel strøm | 40 / 63 A |
| Minimumsspænding for fejlstrømsafbryderfunktion | Uafhængig af spænding |
| Spændingsområde for testknap | 150 — 440 V |
| Frekvens f | 50 Hz |
| Nominel isolationsspænding Ui | 500 V |
| Nominel betinget kortslutningsstrøm Inc | 6 kA |
| Nominel fejlstrøm IΔn | 300mA |
| Følsomhed | følsom over for sinusformet fejlstrøm, ensrettet pulserende samt glat, høj frekvens (1 kHz) |
| Udløsningstid | øjeblikkelig |
| Nominel stødspænding Uimp | 6 kV |
| Stødstrømsbestandighed | 3000 A |
| Mekanisk holdbarhed | 20 000 koblinger |
| Elektrisk holdbarhed | 4 000 koblinger |
Maksimal forsikringsværdi mod overbelastning
| Parameter | Værdi |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Maksimal forsikringsværdi mod kortslutning
| Parameter | Værdi |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Nominel til- og frakoblingsevne Im
| Parameter | Værdi |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Forsyningsretning | Vilkårlig (fra top eller bund) |
