Pakke med løbevogne med 5 ruller til selvbærende skydeporte med tilbehør

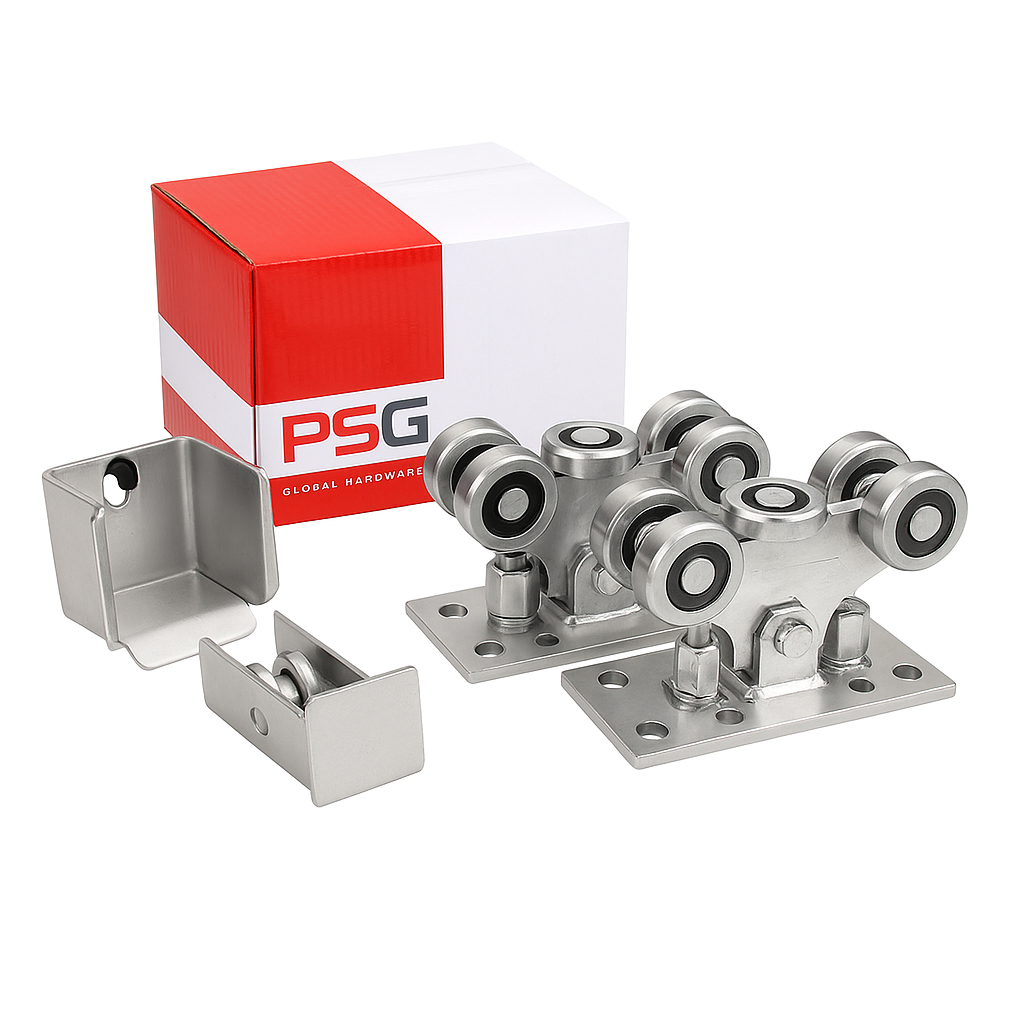

Sættets indhold

• Løbehjul med 5 metalruller — 2 stk.
• Opkøringsrulle med beskyttelsesafslutning — 1 stk.
• Stålholder til opkøring med gummibuffer — 1 stk.
• Monteringsskruer medfølger

Generelle data for sættet

• Sættets vægt: 12,24 kg
• Emballagevolumen: 10 500 cm³
• EAN: 5901289674720

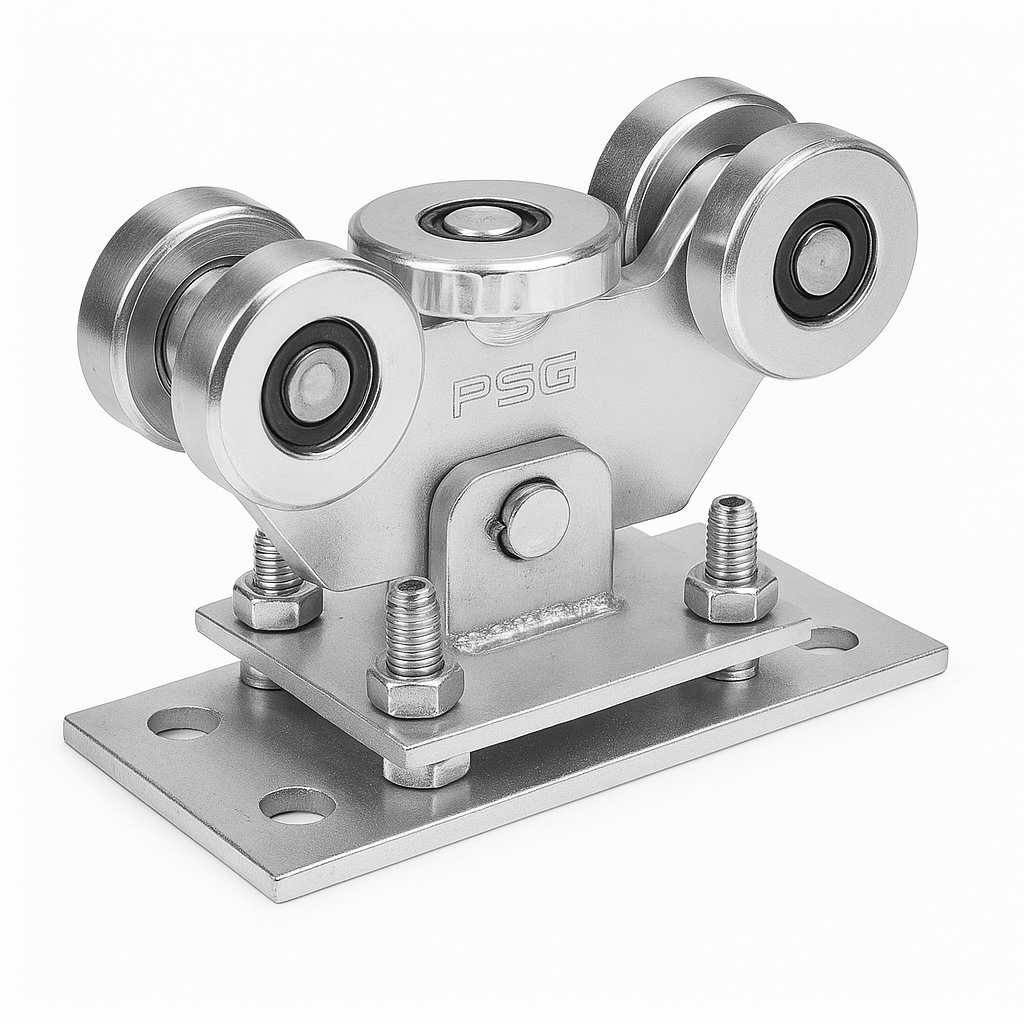

Løbehjul — opbygning og funktion

Løbehjulet er udstyret med 5 metalruller, herunder 1 vandret rulle, som sikrer stabil portføring langs skinnen. Svingkonstruktion — løbehjulet er forbundet med basen via en tap, så det automatisk tilpasser sig skydeportens bevægelse og kompenserer for eventuelle ujævnheder og skinneudsving. Løbehjulets højde er justerbar med skruer, hvilket letter præcis indstilling af porten under montering.

• Antal ruller: 5 (heraf 1 vandret)
• Konstruktion: svingbar (tap forbundet med base)
• Højdejustering: skruebaseret
• Kompatibel skinne: 70×70×4 mm
• Korrosionsbeskyttelse: galvanisk forzinkning

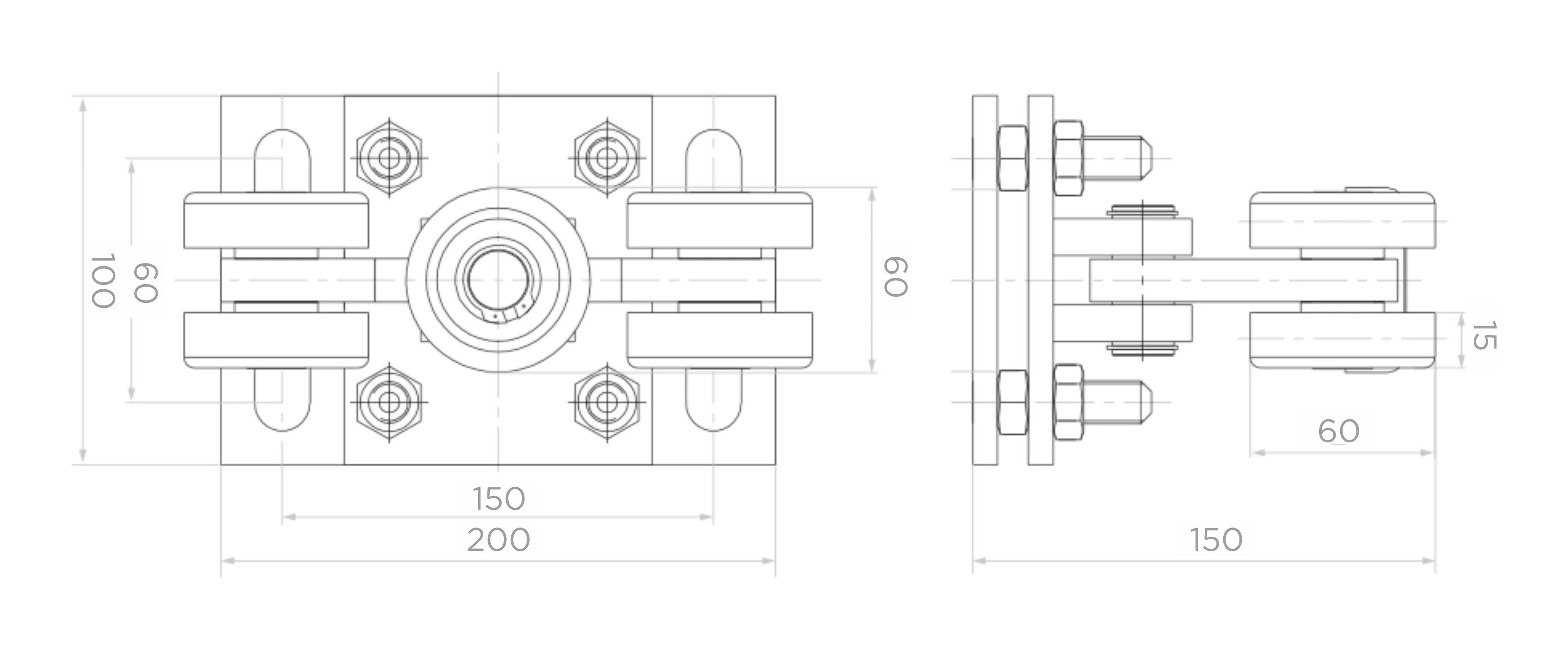

Løbehjulets mål

• Basens mål (L × B): 200 × 100 mm
• Afstand mellem monteringshuller: 150 × 60 mm
• Samlet højde: 150 mm
• Rullernes højde over basen: 60 mm
• Monteringsbasens tykkelse: 15 mm

Opkøringsrulle med beskyttelsesafslutning

Stål-opkøringsrulle monteret i begyndelsen af skinnen på den selvbærende skydeport. Udstyret med beskyttelsesafslutning, der beskytter skinnens indre mod indtrængen af sne, is og snavs — hvilket er særligt vigtigt ved installationer udsat for barske vejrforhold. Monteringsskruer medfølger.

• Materiale: stål
• Kompatibel skinne: 70×70×4 mm
• Beskyttelsesafslutning: ja (beskyttelse mod sne og is)
• Monteringsskruer: medfølger
• Korrosionsbeskyttelse: galvanisk forzinkning

Stålholder til opkøring

Opkøringsholder monteret på portstolpen, som opkøringsrullen kører ind i ved portlukning. Denne løsning sikrer, at portens vægt fordeles over flere elementer, hvilket stabiliserer porten i lukket position og forlænger løbehjulenes levetid betydeligt. På bagsiden findes 2 monteringshuller samt en gummibuffer, der dæmper stød.

• Materiale: stål
• Kompatible skinner: 70×70×4 mm og 80×80×5 mm
• Monteringshuller: 2 stk. (bagside)
• Buffer: gummi
• Korrosionsbeskyttelse: galvanisk forzinkning

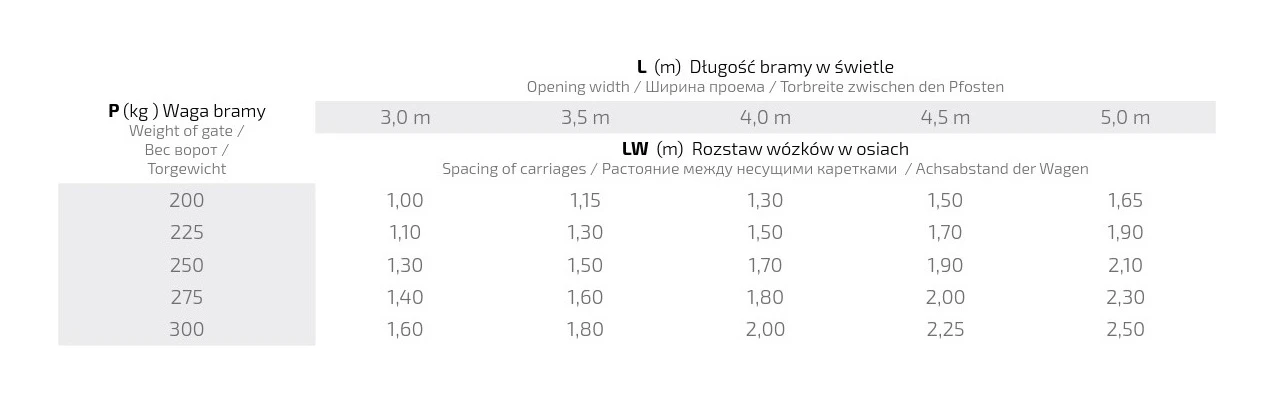

Valg af løbehjulsafstand i akser

Den korrekte afstand mellem løbehjulene (LW) afhænger af portens lysåbning (L) og portens vægt (P). Nedenstående tabel viser de anbefalede afstandsværdier i meter, der garanterer optimal drift og systemets holdbarhed:

• Portvægt 200 kg: afstand fra 1,00 m (L=3,0 m) til 1,65 m (L=5,0 m)
• Portvægt 225 kg: afstand fra 1,10 m (L=3,0 m) til 1,90 m (L=5,0 m)
• Portvægt 250 kg: afstand fra 1,30 m (L=3,0 m) til 2,10 m (L=5,0 m)
• Portvægt 275 kg: afstand fra 1,40 m (L=3,0 m) til 2,30 m (L=5,0 m)
• Portvægt 300 kg: afstand fra 1,60 m (L=3,0 m) til 2,50 m (L=5,0 m)

Portlysåbninger dækket af tabellen: 3,0 m, 3,5 m, 4,0 m, 4,5 m og 5,0 m.

Alle sættets komponenter er galvanisk forzinkede, hvilket sikrer effektiv korrosionsbeskyttelse og lang levetid — både ved indendørs installationer og ved installationer udsat for skiftende vejrforhold. Den komplette pakke giver installationsvirksomheden mulighed for at bestille alt beslag i én ordrelinje — uden risiko for at overse en enkelt komponent.
