Jordingsskive – PV-kontaktplade i rustfrit stål 40×40 mm
Jordingsskive – PV-kontaktplade, rustfrit stål 1.4301 (A2/304). Mål 40×40 mm, tykkelse 0,2 mm, monteringshul Ø9 mm, bøjning 10 mm. 8 koniske tapper R0,5 mm, vægt 4 g. Til udligningsforbindelser mellem PV-modulrammer og monteringskonstruktion.
PV-20 Tilgængelighed: In voorraad (grote hoeveelheden)
Levering inden for: 24 timer
Ω-type jordingsplade i rustfrit stål A2 til fotovoltaiske moduler
Ω-type jordingsplade i rustfrit stål A2 (1.4301, kvalitet 304) til fotovoltaiske moduler. Dimensioner 40×42×6 mm, monteringshul 8 mm, vægt 0,004 kg. Tapperne gennembryder det anodiserede lag på PV-modulernes rammer og sikrer elektrisk forbindelse. Skruemontering til modulrammer og monteringsprofiler
PV-20-02 Tilgængelighed: In voorraad (grote hoeveelheden)
Levering inden for: 24 timer

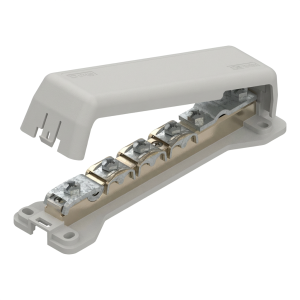

Udligningsskinne 7x 25mm², 1x B til 30mm, 1x 8-10mm
Udligningsskinne af forniklet messing til potentialudligning iht. PN-EN 62305. Tilslutning af 7x 25 mm², fladleder op til 30 mm og stang Ø 8–10 mm.
000-177 Tilgængelighed: In voorraad (grote hoeveelheden)
Levering inden for: 24 timer
Potentialudligning til PV-rammer og lynbeskyttelse
Potentialudligning omfatter komponenter, der udligner det elektriske potentiale i solcelleanlæg og lynbeskyttelsesanlæg. Sortimentet omfatter to jordingsplader i rustfrit stål til PV-modulrammer og én udligningsskinne i fornikklet messing til flere ledere. Det henvender sig til installatører og entreprenører, der arbejder med PV-anlæg, boliger og erhvervsbygninger.
Det finder du i denne kategori
- Jordingsskive, PV-kontaktplade (PV-20): A2 rustfrit stål 1.4301 (304), 40×40 mm, 0,2 mm tykkelse, hul Ø9 mm, 8 koniske tænder.
- Ω-type jordingsplade (PV-20-02): A2 rustfrit stål 1.4301 (304), 40×42×6 mm, hul på 8 mm, skruemontering på modulrammer og monteringsskinner.
- Udligningsskinne (000-177): fornikklet messing, tilslutning til 7x 25 mm², en flad leder op til 30 mm og en rund leder Ø 8–10 mm.
Sådan vælger du
- Tilslutningspunkt: brug pladerne til at potentialudligne PV-modulrammer til montagekonstruktionen. Brug udligningsskinnen til at samle flere ledere i ét punkt.
- Materiale: pladerne er i A2 rustfrit stål (1.4301, kvalitet 304). Udligningsskinnen er i fornikklet messing.
- Fastgørelsesstørrelse: kontrollér monteringshullet i forhold til din fastgørelse. Skiven har et hul på Ø9 mm, og Ω-type pladen har et hul på 8 mm.
- Pladens form: skiven er 40×40 mm og flad med en 10 mm bukning. Ω-type pladen er 40×42×6 mm og skrues fast på rammer og skinner.
- Ledertyper: udligningsskinnen kan tilsluttes syv ledere på 25 mm², én flad leder op til 30 mm og én rund leder Ø 8–10 mm.
Typiske anvendelser
Jordingspladerne bruges i solcelleanlæg. Deres tænder trænger igennem modulrammens eloxerede lag, som virker isolerende, og får kontakt til aluminiummet nedenunder. Det giver en elektrisk forbindelse mellem rammer, skinner og bærekonstruktion. Udligningsskinnen fungerer som udligningspunkt i lynbeskyttelses- og jordingsanlæg i boliger og erhvervsbygninger.
Ofte stillede spørgsmål
Hvorfor har PV-jordingspladerne tænder?
Det eloxerede lag på PV-modulrammer virker isolerende. Tænderne trænger igennem det og får kontakt til det metalliske aluminium nedenunder, hvilket giver en pålidelig elektrisk forbindelse.
Hvad kan tilsluttes udligningsskinnen?
Den kan rumme syv ledere på 25 mm², én flad leder op til 30 mm bred og én rund leder med en diameter på 8–10 mm. Den er fremstillet af fornikklet messing.
Er du i tvivl om, hvilken komponent til potentialudligning der passer til dit anlæg? Kontakt vores tekniske support, så hjælper vi dig med at vælge.
