PV-200-LGY-16
Jordingsleder LGY 16mm² Gul-Grøn
22,26 kr
Netto pris: 17,82 kr
PV-20
Jordingsskive – PV-kontaktplade i rustfrit stål 40×40 mm
0,48 kr
Netto pris: 0,38 kr
PV-24-01
Nedramningsværktøj med SDS MAX-spids (varmforzinket) 18x220mm
177,66 kr
Netto pris: 142,12 kr
PV-20-03
PV jordingsskive rund massiv Ø35 mm – rustfrit stål A2
0,70 kr
Netto pris: 0,56 kr
PV-20-04

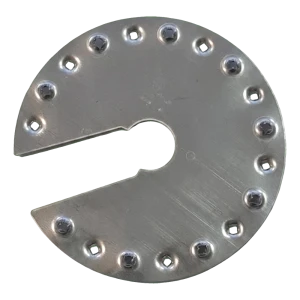

PV-jordingsskive rund med udskæring Ø44 mm – rustfrit stål A2
0,86 kr
Netto pris: 0,68 kr
PV-20-02
Ω-type jordingsplade i rustfrit stål A2 til fotovoltaiske moduler
0,64 kr
Netto pris: 0,51 kr
001-774
Foldbart jordspyd med Morse-konustilslutning fi 16 x 1500 mm E – ildforzinket stål
45,38 kr
Netto pris: 36,30 kr
Jordelektroder, jordingsskiver og jordspyd til PV-jording
Jordelektroder omfatter de dele, der skal bruges til jording og potentialudligning. Kategorien indeholder kontaktskiver og kontaktplader i rustfrit stål til PV-modulrammer, et foldbart jordspyd, et nedramningsværktøj med SDS MAX-spids og en gul-grøn jordingsleder. Den henvender sig til installatører af solcelle- og lynafledningsanlæg.
Det finder du i denne kategori
- PV-jordingsskiver og -plader: rustfrit stål A2 (1.4301, kvalitet 304), 40×40 mm, Ω-type 40×42×6 mm samt runde udgaver i Ø35 mm og Ø44 mm.
- Foldbart jordspyd: varmforzinket stål, Ø16 mm, segmentlængde 1500 mm, Morse-konustilslutning, 2,4 kg.
- Nedramningsværktøj: SDS MAX-skaft, varmforzinket stål, 18x220 mm, til brug med borehammere.
- Jordingsleder: LgY 16 mm², gul-grøn, PVC-isolering, 450/750 V, fleksibel kobberleder i klasse 5.
Sådan vælger du
- Anvendelse: skiver og plader forbinder PV-modulrammer med montagekonstruktionen. Jordspyddet egner sig til lodret jording i lynafledningsanlæg.
- Materiale: PV-kontaktdelene er af rustfrit stål A2 (1.4301, kvalitet 304). Jordspyd og nedramningsværktøj er af varmforzinket stål.
- Størrelse og hul: vælg skive eller plade efter din befæstelse. Monteringshuller eller midterhuller varierer fra 8 mm til Ø9 mm afhængigt af modellen.
- Værktøjskompatibilitet: nedramningsværktøjet har SDS MAX-skaft, så kontrollér, at din borehammer kan bruge det.
- Leder: LgY-lederen har et tværsnit på 16 mm² og kan bruges fra -40°C til +70°C.
Typiske anvendelser
Skiverne og pladerne monteres under en skrue. Deres tænder eller pigge trænger gennem det isolerende anodiserede lag på PV-modulrammer og når ind til aluminiummet nedenunder. Det giver en ubrudt elektrisk forbindelse til montageskinner og konstruktion. Det foldbare jordspyd bruges til lodret jording af bygninger og industrianlæg. Lederen bruges i eltavler og elektriske installationer.
Ofte stillede spørgsmål
Hvorfor har PV-jordingsskiver tænder eller pigge?
Det anodiserede lag på modulrammerne er en isolator. De skarpe tænder eller pigge trænger igennem det, når skruen spændes. De når ind til aluminiummet nedenunder og skaber den elektriske forbindelse.
Hvad bruges til at drive jordspyd ned i jorden?
Nedramningsværktøjet på 18x220 mm har SDS MAX-skaft. Det er beregnet til borehammere og til nedramning af jordspyd i forskellige jordtyper.
Hvad er driftstemperaturen for LgY 16 mm²-lederen?
Lederen har PVC-isolering og en fleksibel kobberleder i klasse 5. Driftstemperaturområdet er -40°C til +70°C.
Er du i tvivl om, hvilke jordingsdele der passer til din installation? Kontakt vores tekniske support, så hjælper vi dig med at vælge.
