GPV-401-20

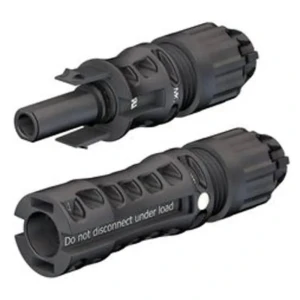

MC4 EVO2 Stikforbindelse Sæt Hun- og Hanstik 4-6mm² IP68 1500V DC
40,27 kr
Netto pris: 32,22 kr
GPV-401-19
MC4 stik sæt hanstik og hunstik 2,5-6 mm² 1000V DC 30A IP67
13,64 kr
Netto pris: 10,91 kr
MC4-stik til tilslutning af solcellekabler
MC4-stik i denne kategori leveres som sæt med ét hanstik og ét hunstik til tætte forbindelser i solcelleanlæg. De forbinder solcellekabler mellem panelerne og holder kredsløbet sluttet. Sortimentet er til installatører og entreprenører, som skal afstemme stikket efter kabeldimension, spænding og beskyttelsesklasse.
Det finder du i denne kategori
- MC4 stik sæt hanstik og hunstik: til kabler på 2,5, 4 og 6 mm², 1000V DC, maks. strøm 30A, IP67.
- MC4 EVO2 stikforbindelse sæt hun- og hanstik: til kabler på 4-6 mm², op til 1500V DC, strøm 45-53A, IP68, driftstemperatur fra -40°C til +85°C.
Sådan vælger du
- Kabeltværsnit: standardsættet passer til 2,5, 4 og 6 mm². EVO2-sættet passer kun til 4 og 6 mm².
- Kablets udvendige diameter: til EVO2-sættet skal kablet inklusive isolering måle 4,7-6,4 mm.
- Spænding og strøm: vælg 1000V DC og 30A eller 1500V DC og 45-53A, afhængigt af anlæggets udformning.
- Beskyttelsesklasse: standardsættet er IP67, beskyttet mod indtrængning af støv og vand. EVO2-sættet er IP68 og vandtæt.
- Driftstemperatur: EVO2-sættet er specificeret til -40°C til +85°C. Kontrollér forholdene på monteringsstedet i forhold til dette område.
Typiske anvendelser
Begge sæt bruges til at forbinde kablerne på solcellepaneler. Han- og hunstikket danner en tæt samling, som fører energien fra panelerne videre langs strengen. EVO2-huset er af plast med snaplåsesystem. Det er beskrevet som vandtæt og modstandsdygtigt over for høje temperaturer og UV-stråling.
Ofte stillede spørgsmål
Hvilke kabeldimensioner passer disse stik til?
Standardsættet passer til kabler på 2,5, 4 og 6 mm². EVO2-sættet passer til kabler på 4 og 6 mm² med en udvendig diameter på 4,7-6,4 mm inklusive isolering.
Hvad er forskellen på de to sæt?
Standardsættet er dimensioneret til 1000V DC, 30A og IP67. EVO2-sættet er dimensioneret til op til 1500V DC, 45-53A og IP68.
Hvilke godkendelser er angivet for disse sæt?
Standardsættet er angivet med TUV-mærke. EVO2-sættet er angivet med TÜV-, UL- og CSA-certifikater.
Er du i tvivl om, hvilket stiksæt der passer til din strengopbygning? Kontakt teknisk support, så hjælper vi dig med at vælge.
