3-hjuls løbekat til hængende skydeporte til profil 60x60 2 stålruller 1 af plast
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

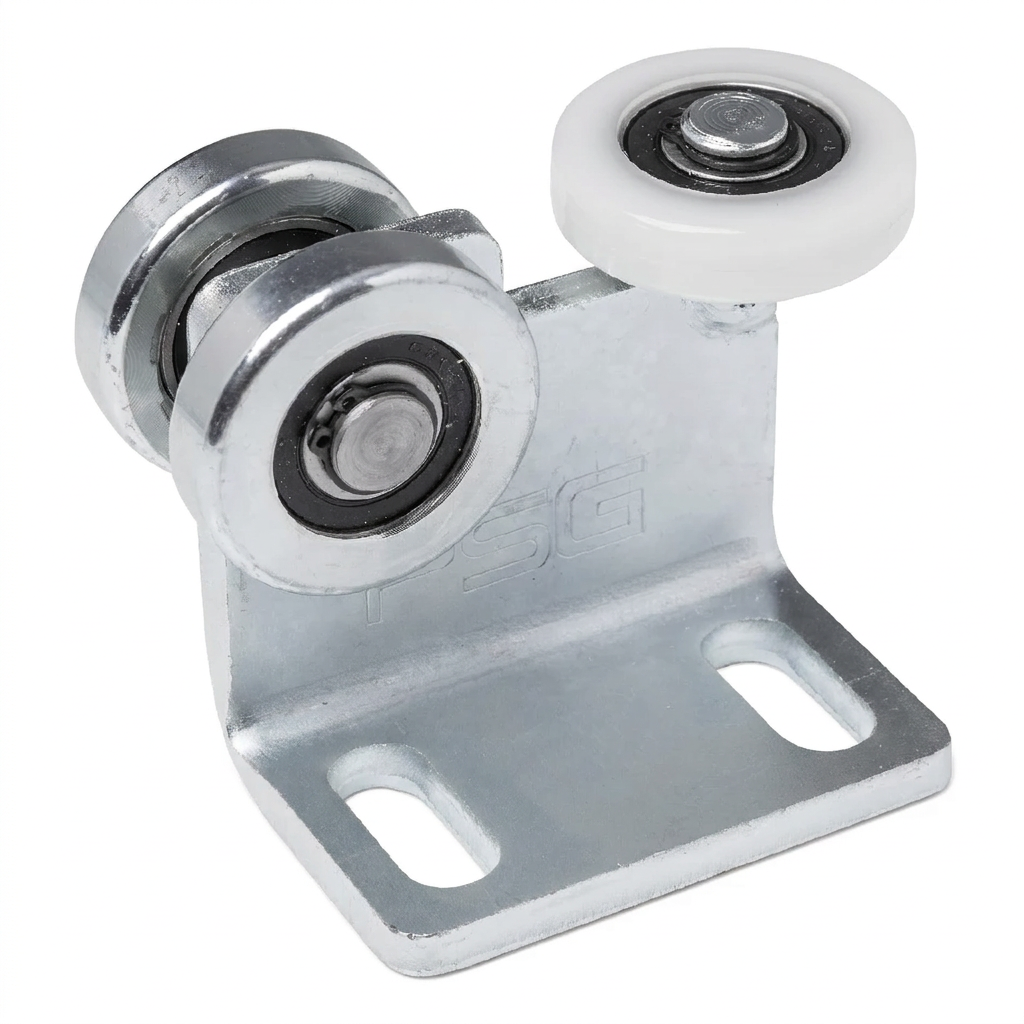

3-hjuls vogn til hængende porte – profil 60x60 mm, 200 kg
3-hjuls vogn til hængende porte er et præcist fremstillet løbeelement beregnet til systemer med hængende skydeporte på profil 60×60 mm. Den er udstyret med to stålruller samt én rulle i kunststof, hvilket sikrer en jævn og lydsvag drift af indkørselsporten ved en maksimal belastning på 200 kg.
Vognens konstruktion er baseret på en massiv vinkel i galvaniseret stål, hvilket garanterer høj korrosionsbestandighed og lang levetid under skiftende vejrforhold. Rullerne er monteret på kuglelejer, der minimerer rullemodstanden og sikrer en let og driftssikker bevægelse af portfløjen – selv ved store belastninger.
Opbygning og virkemåde
Vognen består af tre ruller med en diameter på 51 mm – to lodrette stålruller fører porten langs den nederste flange på bæreprofilen, mens den tredje rulle i kunststof, placeret vandret, stabiliserer portfløjen fra siden og eliminerer sideudsving og vibrationer. Denne konfiguration sikrer en stabil trepunktsføring i profil 60×60 mm.
Monteringspladen med langhuller giver mulighed for justering af vognens position i forhold til portfløjen, hvilket letter præcis indstilling under montage og efterfølgende korrektion under drift.

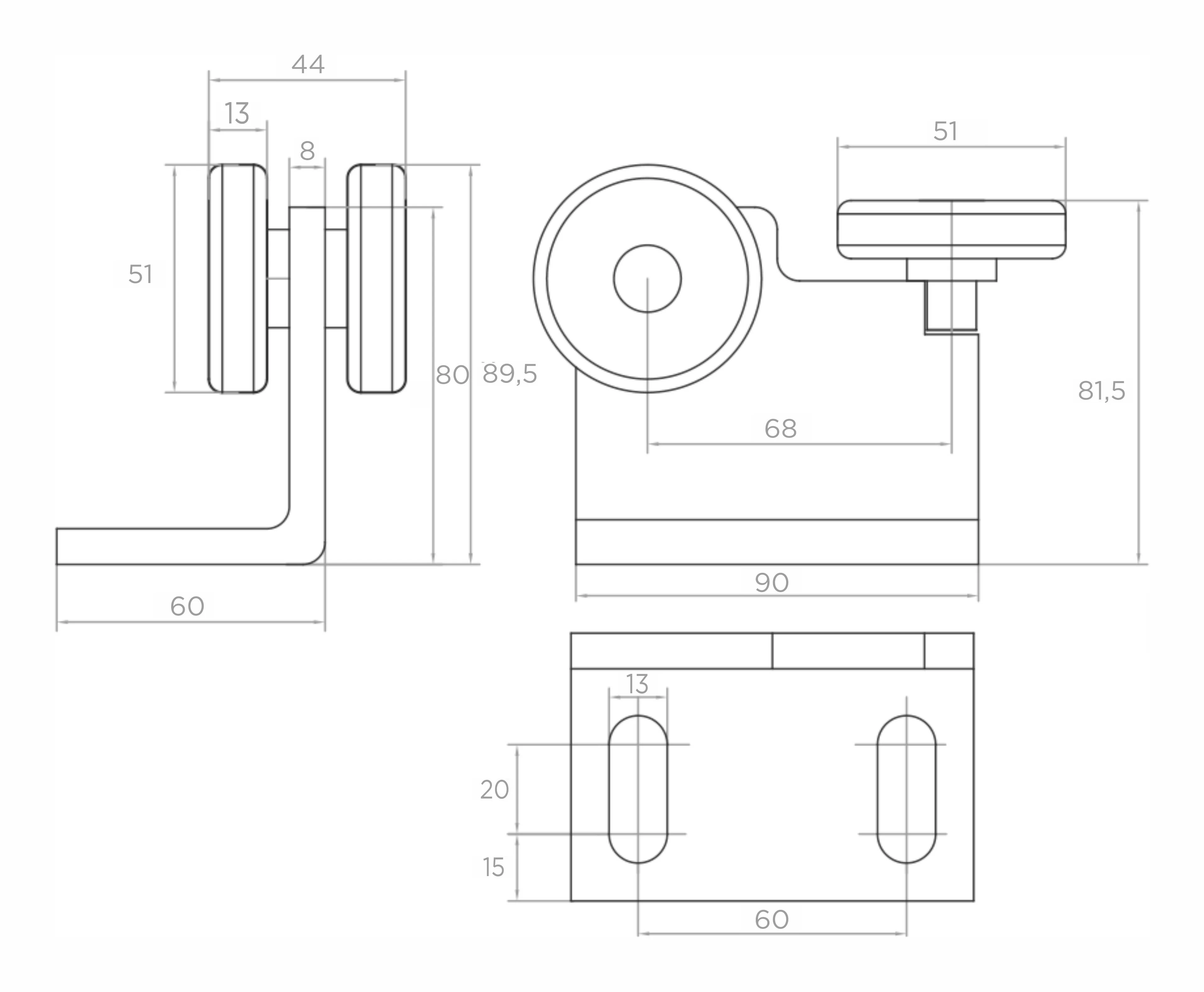

Mål og monteringsdata
- Samlet højde på vogn: 89,5 mm
- Højde til aksen på lodrette ruller: 80 mm
- Højde til overkant af vandret rulle: 81,5 mm
- Rullerdiameter (stål og kunststof): 51 mm
- Samlet bredde af lodrette ruller: 44 mm
- Bredde af enkelt rulle: 13 mm
- Akseafstand mellem ruller (lodret – vandret): 68 mm
- Vinkelgodsets vægtykkelse: 8 mm
- Monteringspladens mål: 90 × 60 mm
- Langhuller: bredde 13 mm, længde 20 mm
- Afstand mellem monteringshuller: 60 mm
- Afstand fra hulaksen til pladens kant: 15 mm
Driftsparametre
- Maksimal belastning: 200 kg
- Føringsprofil: 60×60 mm
- Ruller: 2 i stål + 1 i kunststof
- Vinkelmateriale: galvaniseret stål
- Lejring: kuglelejer
- Vægt: 1,075 kg
- Emballagevolumen: 810 cm³
- EAN: 5903313204552
Vognen er klar til montering – den fastgøres med skruer gennem langhullerne i pladen direkte på portfløjens konstruktion. Langhullernes aflange form muliggør positionsjustering på nogle få millimeter, hvilket er afgørende for at rette porten ind efter installation.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Løbeskinne størrelse | 60x60x4 |
| Produkttype | Enkelt vogn |
| Antal ruller [szt.] | 3 |
| Vognkonstruktion | Fast |
| Maks. bæreevne [kg] | 200 |
| Hjulmateriale | Stål |
| Type løbesystem | Hængesystem |
