PV monteringsprofil i aluminium 40×40 mm – skinne 665 cm til M10-bolte

Tilgængelighed: In voorraad (grote hoeveelheden)

Levering inden for: 8 Arbejdsdage

Vægt: 5.467 kg

Pris/ stk: 320,04 kr 320.04

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk: (256,03 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder:

Stykke
Pakke: 16 stk.
Pakke: 174 stk.
Pakke: 348 stk.

antal stk

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-01-01

anbefal til en ven

Beskrivelse

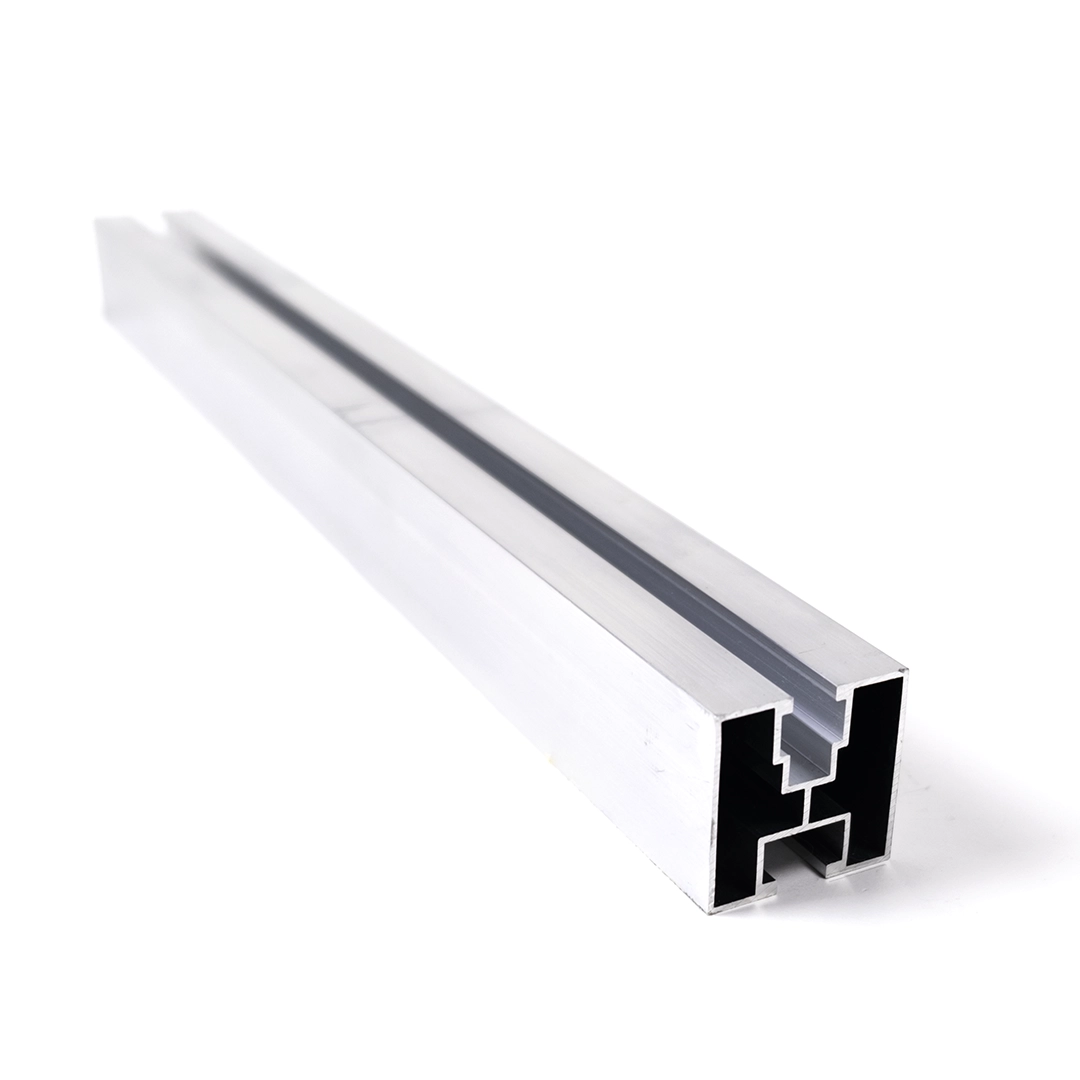

PV monteringsprofil i aluminium 40×40 mm – skinne 665 cm til M10-bolte

Monteringsprofil i aluminium 40x40 mm med to skinnekanaler

Monteringsprofilen 40x40 mm med en længde på 665 cm er et grundlæggende element i bærekonstruktionen til solcellemoduler. Fremstillet af aluminium 6060 kombinerer den lav egenvægt med god mekanisk styrke og fuld korrosionsbestandighed. Den tokanals tværsnitskonstruktion — med øverste kanal til klemmer, der fastgør panelerne, og nederste kanal til forbindelse med tagkroge, adaptere eller trekanter — gør det muligt at opbygge en komplet underkonstruktion med én enkelt profil. Monteringen er baseret på sekskantbolte M10 DIN 933 i den nederste kanal samt firkantmøtrikker M8 i den øverste kanal, hvilket eliminerer behovet for boring og fremskynder arbejdet på taget. Profilen fås også i sortanodiseret udførelse, og dens længde kan forlænges ved hjælp af profilsamlere, der sælges separat.

Vigtige fordele for montageteams

Tokanals tværsnit 40x40 mm gør det muligt at fastgøre klemmer og tilslutte til underkonstruktionen samtidigt

Kompatibel med sekskantbolte M10 DIN 933 og firkantmøtrikker M8 — standard fastgørelseselementer

Korrosionsbestandigt aluminium 6060, velegnet til anodisering og holdbart under udendørs forhold

Mulighed for at forbinde profiler til længere sektioner ved hjælp af dedikerede samlere

Vægtykkelse 1,2 mm ved en vægt på kun 0,82 kg/m — let konstruktion, der letter transporten op på taget

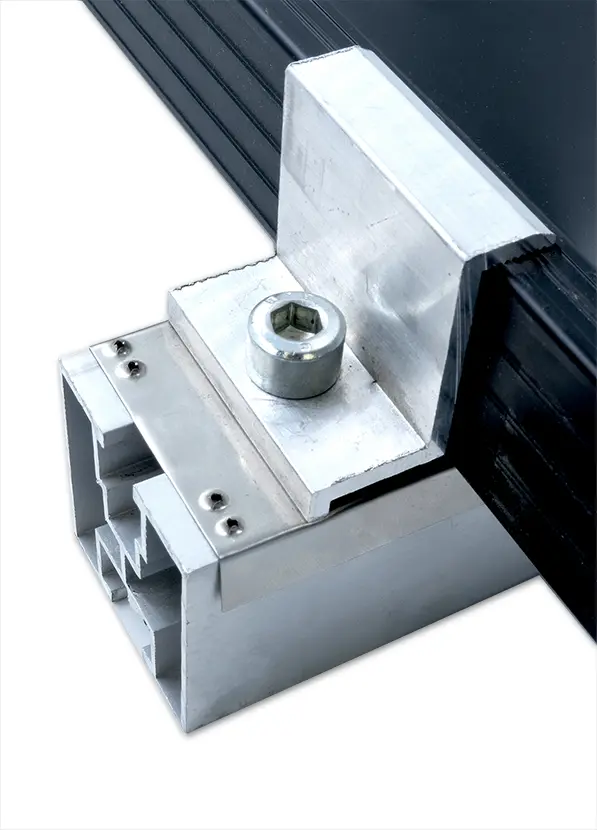

Klemme fastgjort i den øverste kanal på aluminiumsprofilen 40x40 mm — monteringsdetalje

Den øverste skinnekanal med en rilbredde på 10,8 mm tager firkantmøtrikker M8, som bruges til at fastgøre side- og midterklemmer. Dette gør det muligt at placere solcellepanelerne hvor som helst langs profilen — uden boring og uden ekstra adaptere. Den nederste kanal med en åbning på 9 mm fungerer sammen med sekskantbolte M10, som forbinder profilen med tagkroge eller andre dele af underkonstruktionen. Denne konfiguration gør, at hele systemet er fuldt justerbart og muliggør præcis placering af profilen i forhold til tagfladen.

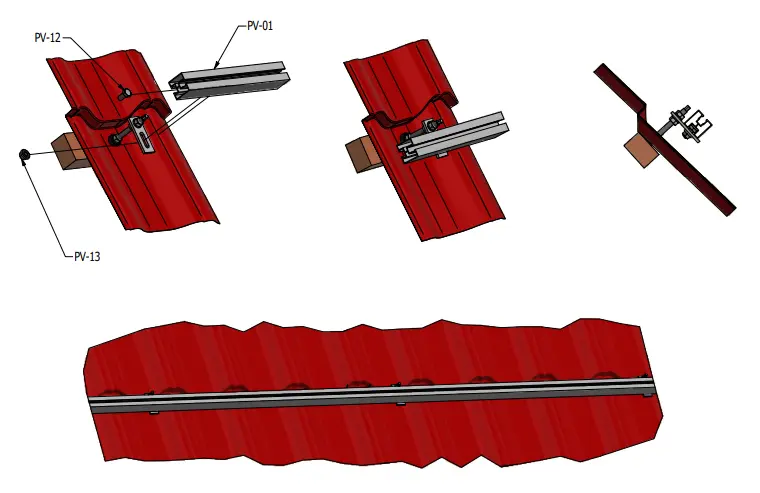

Monteringsdiagram for aluminiumsprofil på et tag beklædt med tagpladeprofiler med kroge og klemmer

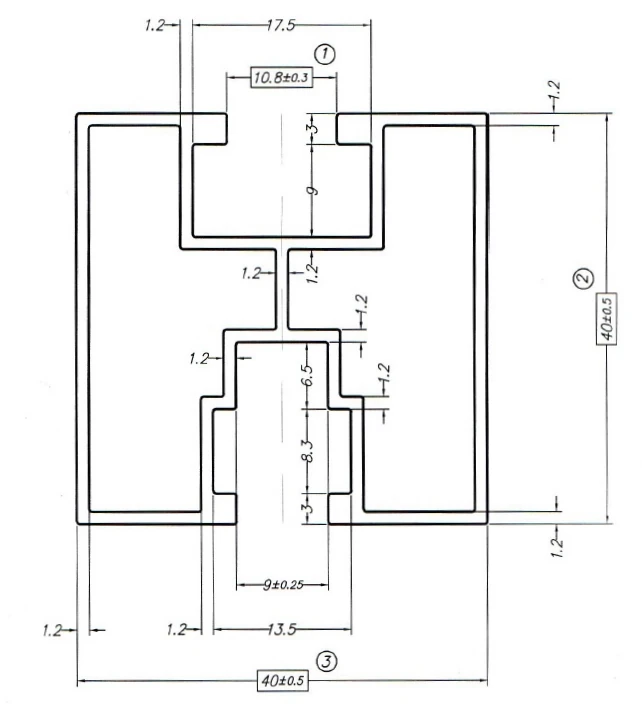

Teknisk tegning af tværsnittet af profilen 40x40 mm med kanaldimensioner og vægtykkelse

Video, der viser monteringsprofilen i aluminium 40x40 mm

Video, der viser anvendelsen af PV-monteringsprofilen

Video, der viser montering af solcellekonstruktion med aluminiumsprofil

Dimensioner

Tværsnit (bredde x højde)	40 x 40 mm (tolerance +/-0,5 mm)
Længde	665 cm
Vægtykkelse	1,2 mm
Vægt pr. meter	0,82 kg
Rilbredde på den øverste kanal	10,8 mm (tolerance +/-0,3 mm)
Rilbredde på den nederste kanal	9 mm (tolerance +/-0,75 mm)

Materiale og overfladebehandling

Materiale/legering	aluminium 6060
Overfladebehandling	rå (sortanodiseret udførelse fås separat)
Farve	sølv (naturlig)

Montering og kompatibilitet

Monteringskanal/riltype	øverste — PV-klemmer; nederste — kroge, adaptere, trekanter
Kompatible bolte	øverste kanal: firkantmøtrik M8; nederste kanal: sekskantbolt M10 DIN 933
Tagtype/underlag	skråtage — tagpladeprofiler, trapezplader og andre (med tilsvarende kroge)
Sammenføjningsmetode	profilsamlere (fås separat)

Øvrige parametre

Anodiseret udførelse	ja (sort, fås separat)
Levering	FTL (fuld lastbil)

Tekniske data

Længde [mm]	6650
Profil [mm]	40×40
Sportype	Til sekskantbolt
Overflade	Natur
