Comunello Albatros Piccolo – hængselssystem til foldbar port op til 4 m / 100 kg
Comunello Albatros Piccolo er et komplet, innovativt hængselssystem designet specielt til foldbare porte. Takket være det fuldt hængende mekanisme åbner porten sig uden føringsskinne, hvilket eliminerer forhindringer på underlaget og forenkler monteringen betydeligt. Systemet garanterer jævn foldning og udfoldning af portens fløje selv i stærkt begrænset plads — den ideelle løsning til ejendomme med smal indkørsel eller manglende plads til fuld åbning af portfløj.
Sættets sammensætning
Albatros Piccolo systemet består af tre præcist tilpassede elementer, som sammen skaber en pålidelig mekanisme til foldbare porte:

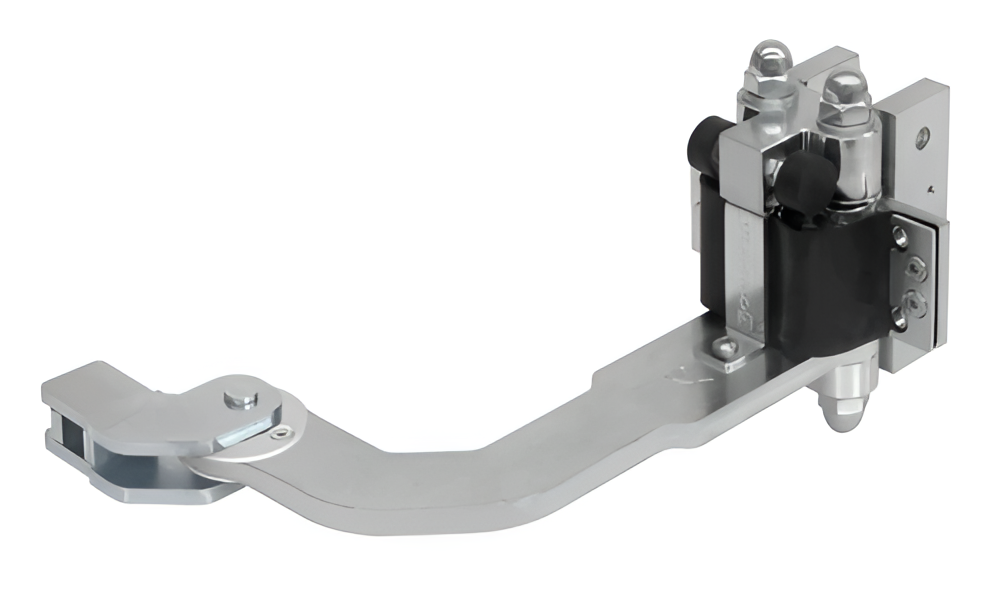

- Nederste hængsel med gear og arm — monteret i den nederste del af portfløjen, ansvarlig for foldedrevet; dobbeltsidigt foldbar transmissionsarm forbindes med bunden af første fløj

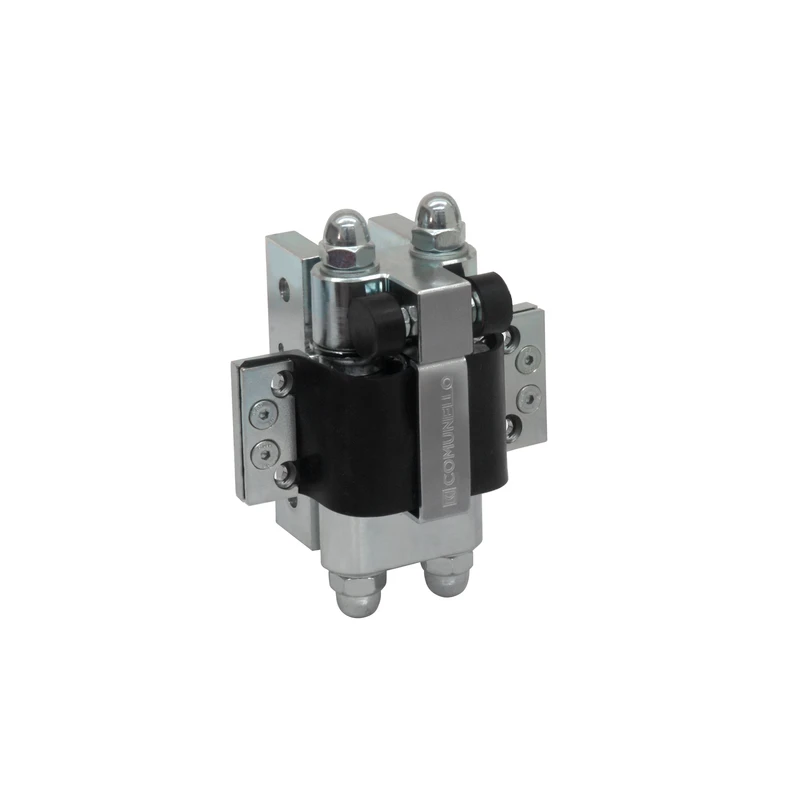

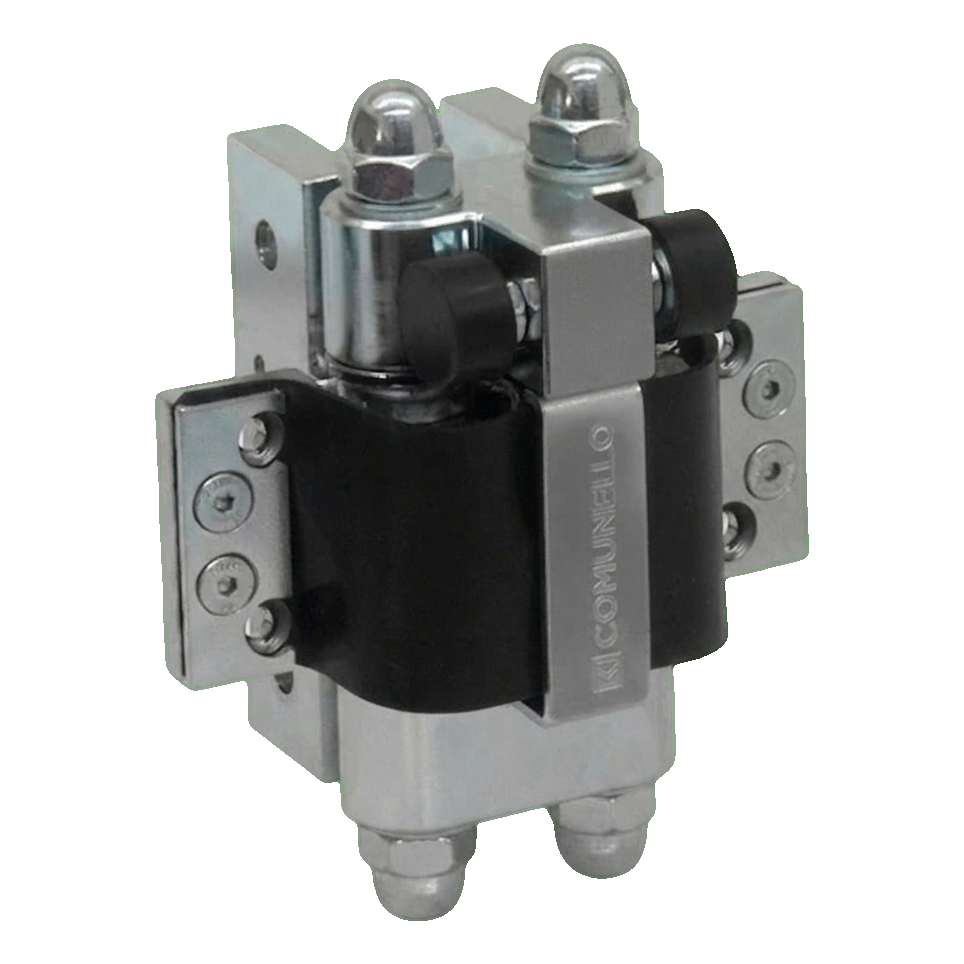

- Øverste hængsel med gear — monteret i den øverste del af porten ved stolpen, synkroniserer bevægelsen af begge fløje

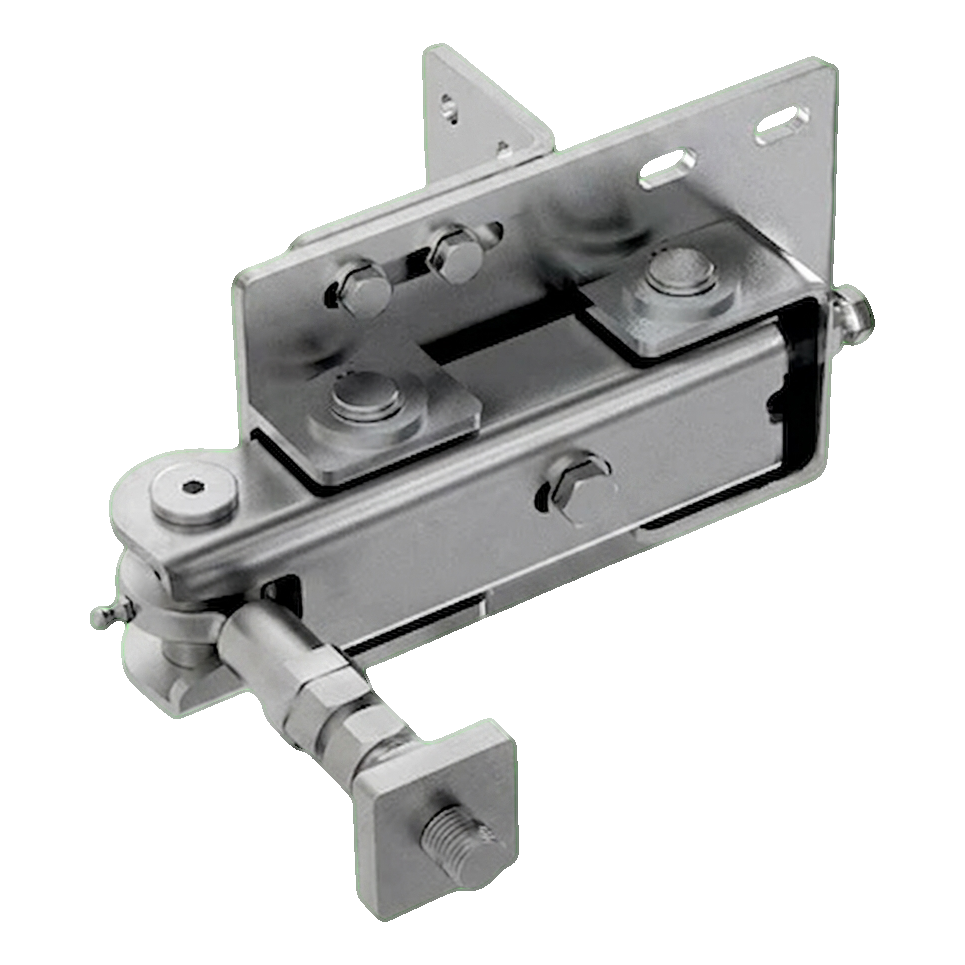

- Justerbar konsol — fastgjort til stolpen, muliggør præcis justering af hele systemet efter montering
Virkemåde og montering

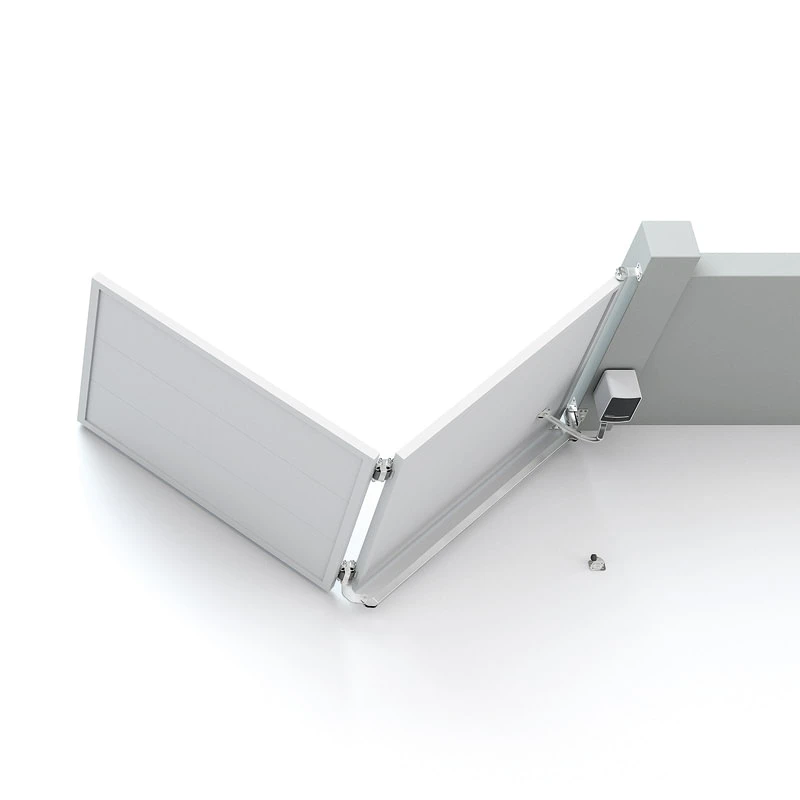

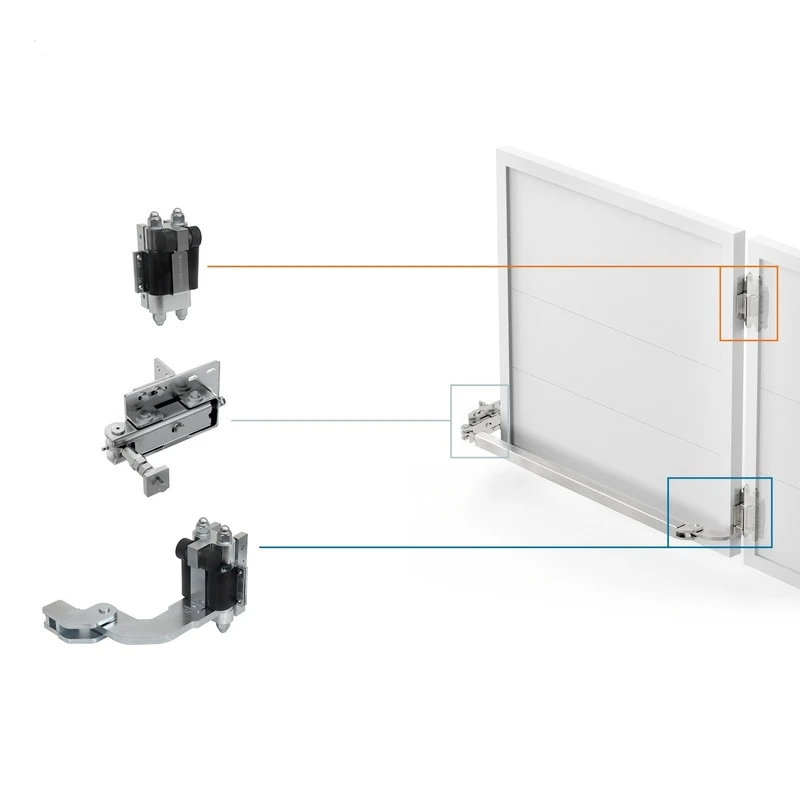

Systemet er helt skinnefrit — porten åbner sig lodret uden nogen føringsskinner på underlaget. Den dobbeltsidigt foldbare drivarm monteres på bunden af første fløj og forbindes med det nederste hængsel. Efter montering af den justerbare konsol på stolpen får installatøren mulighed for præcis korrektion af portens indstilling. Billedet ved siden af viser placeringen af systemets enkelte elementer på porten — øverste hængsel ved toppen af stolpen, justerbar konsol i midten og nederste hængsel med arm i bunden.
Maksimal åbning på minimal plads
Takket være foldemekanismen bøjer portens fløje sig ind mod hinanden og optager minimal plads både under åbning og lukning. Et sæt betjener en port med samlet fløjlængde op til 4 meter og vægt op til 100 kg. Ved brug af to sæt Albatros Piccolo er det muligt at betjene en tofløjet port med samlet længde op til 8 meter.
Systemets nøglefordele
- Skinnefrit mekanisme — ingen føringsskinner på underlaget, nul forhindringer
- Hængende system — portens fløje folder sig frit i luften
- Nem justering — justerbar konsol muliggør præcis tilpasning efter montering
- Minimal plads — ideel løsning til smalle indkørsler og begrænsede passager
- Materialer af høj kvalitet — elementer modstandsdygtige over for slid og flerårig drift
- Italiensk produktion — Comunello, Made in Italy
Kompatibilitet med drev

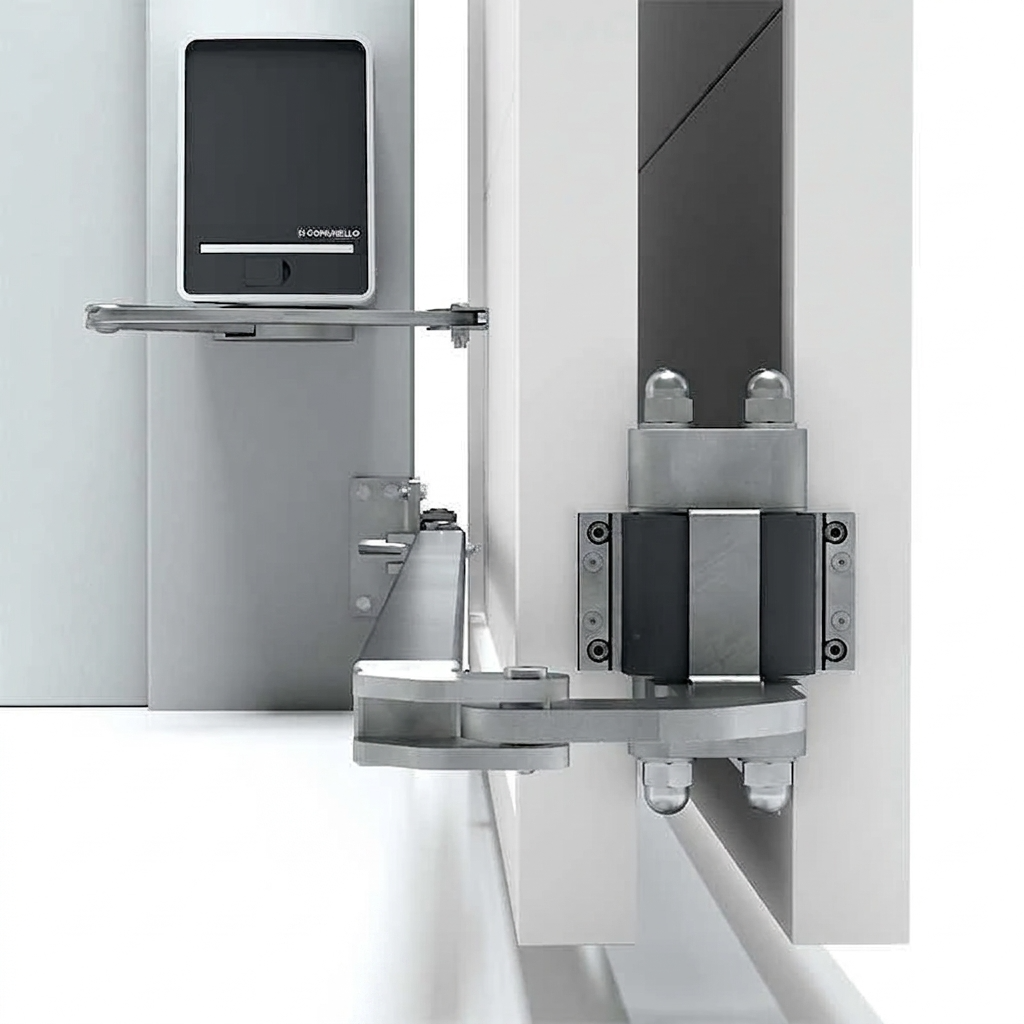

Albatros Piccolo systemet er kompatibelt med drev til portfløje fra mærket Comunello. Til omfattende installation er der også tilgængelige supplerende tilbehør: hulskabelonsystem med skruer og møtrikker samt forbindelsesprofil transmissionsarm med stolpehængsel, som betydeligt fremskynder monteringsprocessen.
Sættets tekniske parametre
- Producent: Comunello
- Serie: Albatros Piccolo (P)
- Maksimal portlængde (1 sæt): 4 m
- Maksimal portlængde (2 sæt): 8 m
- Maksimal fløjvægt: 100 kg
- Sættets vægt: 10,5 kg
- Systemtype: skinnefrit, hængende
- Produktionsland: Italien

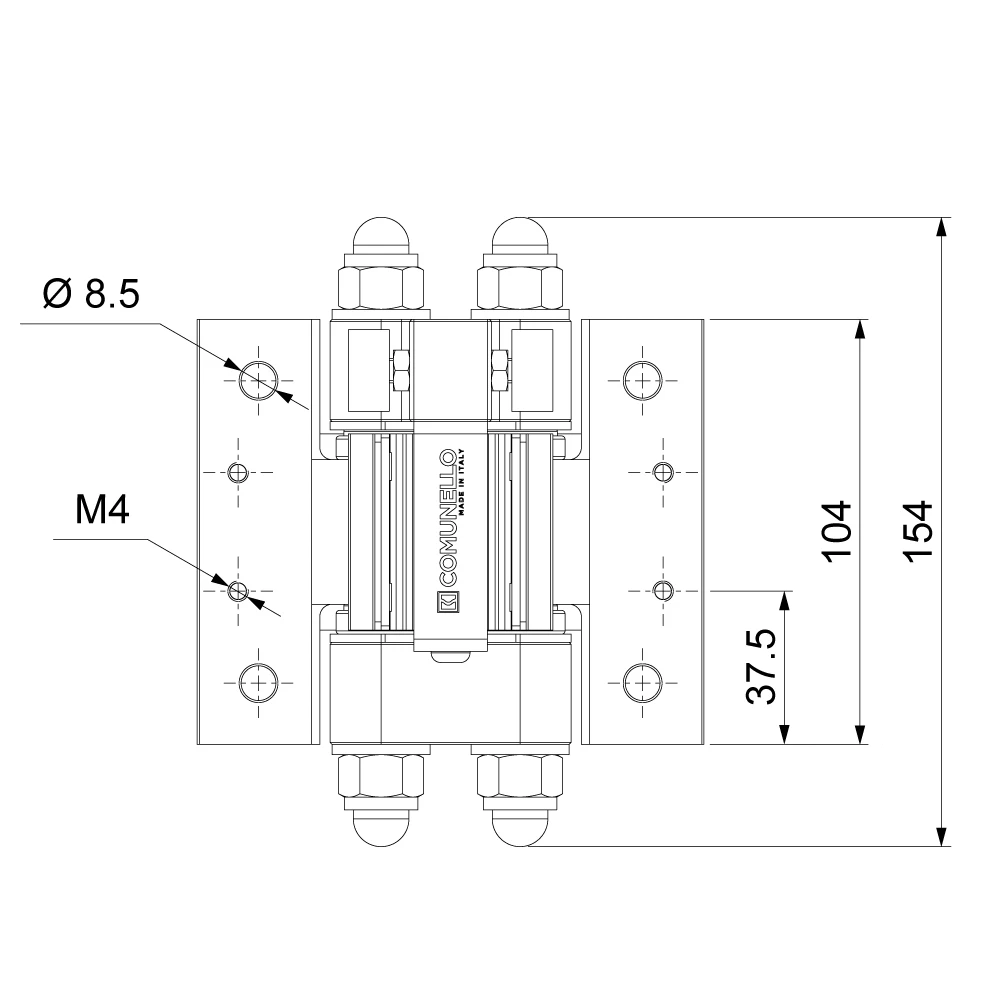

Øverste hængsels dimensioner (teknisk tegning)
- Samlet højde: 154 mm
- Monteringspladehøjde: 104 mm
- Hulaksens afstand fra nedre kant: 37,5 mm
- Monteringshullernes diameter: Ø 8,5 mm
- Skruers gevind: M4

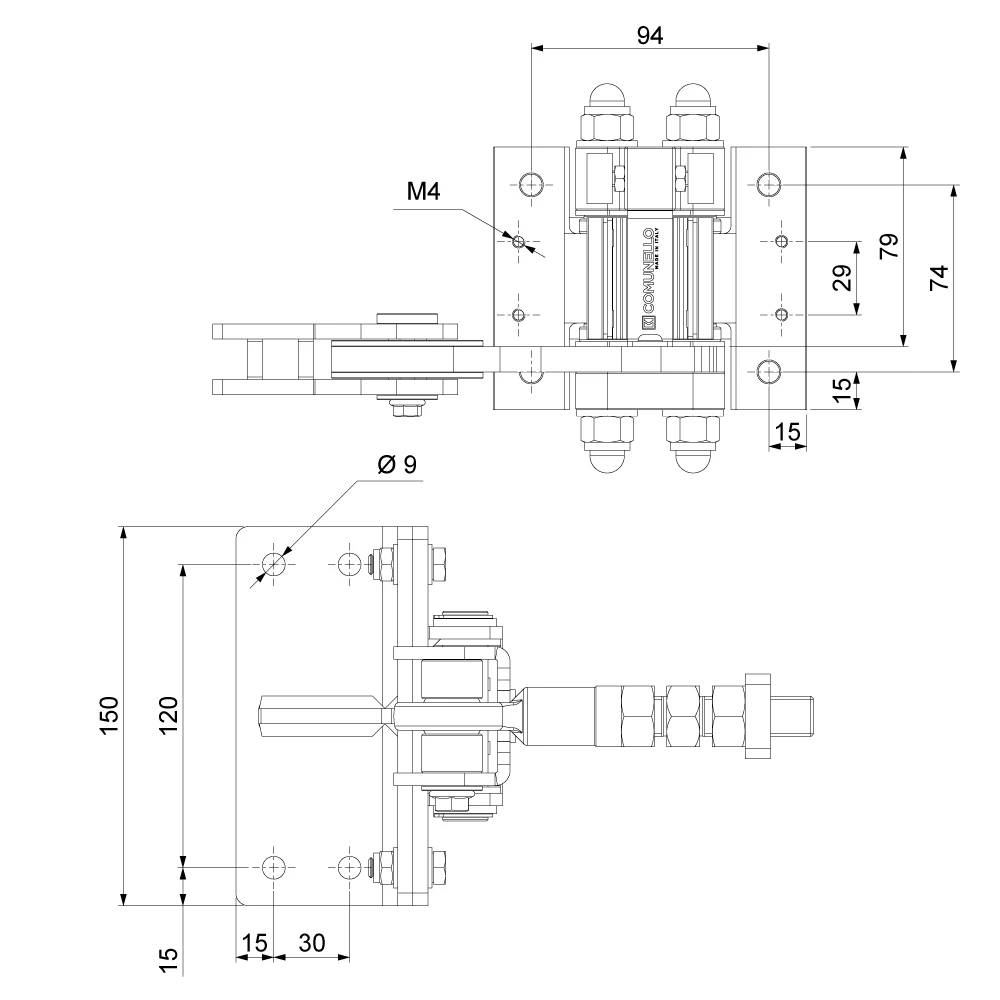

Justerbar konsols dimensioner
- Monteringspladens bredde (lille): 94 mm
- Monteringspladens højde (lille): 79 mm
- Monteringshullernes afstand lodret: 74 mm
- Hullernes diameter: Ø 9 mm
- Gevind: M4
- Monteringspladens bredde (stor): 150 mm
- Monteringshullernes afstand på stor plade: 120 mm

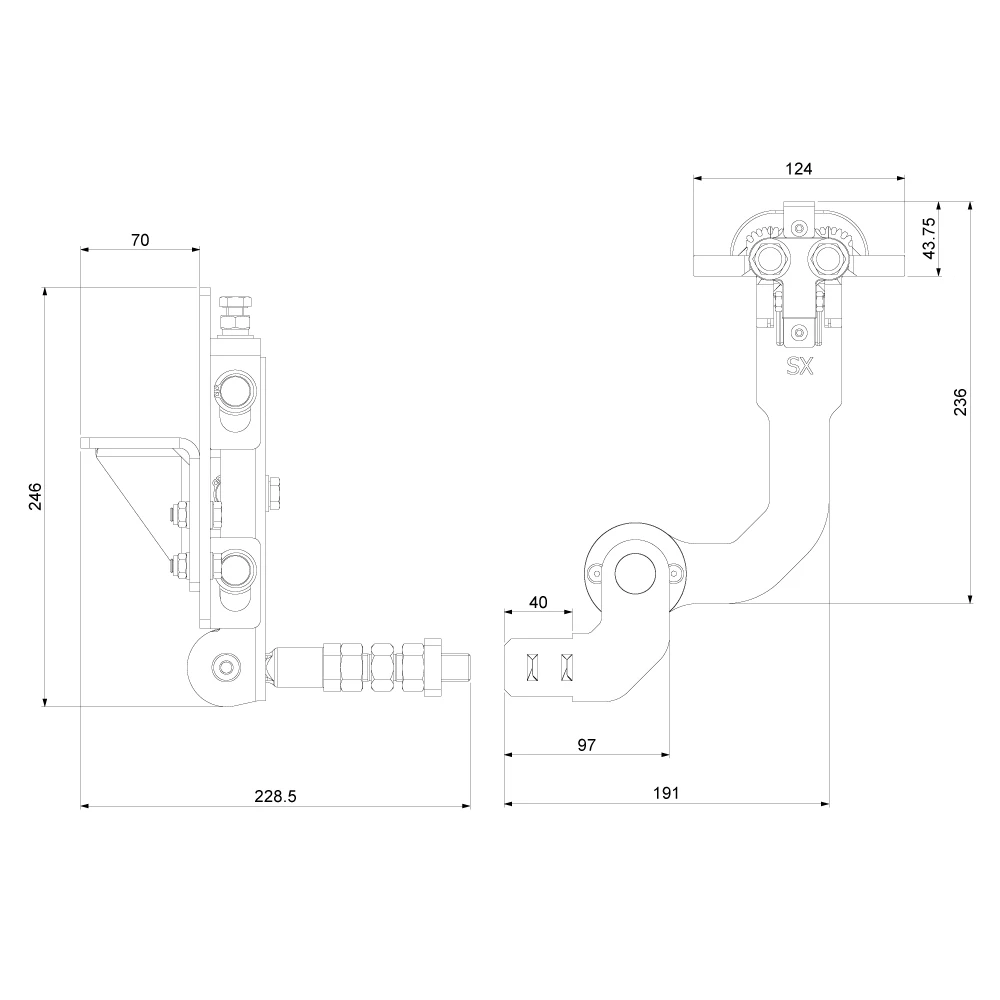

Nederste hængsels dimensioner med arm
- Konsolens samlede højde: 246 mm
- Konsolens dybde: 70 mm
- Længde med tap: 228,5 mm
- Monteringspladens bredde: 124 mm
- Armens rækkevidde til rotationsakse: 236 mm
- Anordningens samlede bredde: 191 mm
- Armens bredde: 97 mm
- Armspidsens bredde: 40 mm
- Hængselaksens afstand fra base: 43,75 mm
- Version: SX (venstre)
Galleri af sættets komponenter
Tekniske data
| Materiale | Stål |
