Dromet ringanker PSRe M16x170/48 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M16x170/48 galvaniseret
Ringankerbolten PSRe M16x170/48 fra mærket Dromet er en stål-mekanisk fastgørelsesanordning beregnet til varig fastgørelse af profiler, metalkonstruktioner, riste, gelændere, maskiner og andre installationskomponenter i betonunderlag. Takket være ringkonstruktionen med møtrik og spændskive sikrer den pålidelig lastoverførsel i urevnet beton fra klasse min. B20 (C16/20), natursten med kompakt struktur samt fuldmursten.
Ankerbolten har europæisk teknisk godkendelse ETA 05/0242, CE-mærkning samt national godkendelse AT-15-7574/2008, hvilket bekræfter dens overensstemmelse med sikkerhedskravene og gør det muligt at anvende den i ansvarsbærende konstruktionssamlinger. Korrosionsbeskyttelsen i form af elektrolytisk forzinkning beskytter fastgørelsesanordningen mod korrosion under indendørs og moderat fugtige forhold.
Mål og tekniske parametre
- Betegnelse: PSRe 16x170/48
- Gevind: M16
- Boredimeter (fi): 16 mm
- Samlet længde (L): 170 mm
- Tykkelse af det fastgjorte element (E): 48 mm
- Forankringsdybde (F): 110 mm
- Hulddybde (D): 168 mm
- Materiale: konstruktionsstål, elektrolytisk forzinket
- Konstruktion: ringformet med møtrik og spændskive
- Vægt: 0,28 kg
- EAN: 5907518663800
- Salgsenhed: stk.

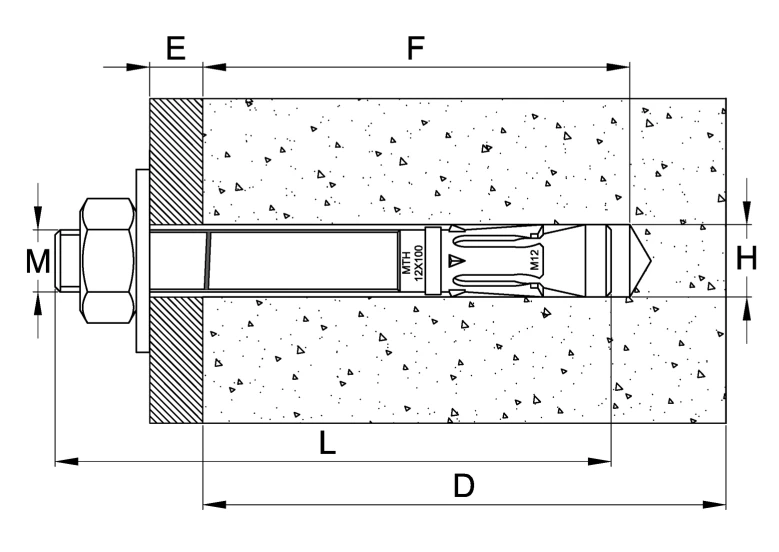

Monteringsdiagrammet viser et tværsnit af ankerbolten monteret i betonunderlaget. Angivelserne på tegningen svarer til de vigtigste monteringsmål: M – gevinddiameter, L – ankerboltens samlede længde, F – forankringsdybde i underlaget, E – tykkelse af det fastgjorte element (fremspringende del), D – dybde af det borede hul, H – diameter på monteringshullet.
Monteringsanbefalinger
- Bor monteringshullet vinkelret på underlagets overflade og rens det grundigt for støv
- Før fastgørelsesanordningen ind i hullet med lette hammerslag
- Udfør monteringen med brug af en momentnøgle — det sikrer korrekt tilspændingsmoment
- Efter ankerboltens udvidelse skal spændskiven under møtrikken være fast presset mod det fastgjorte element
- Parametrene angivet i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides
Anvendelse i solcelleanlæg: PSRe M16 ringankerbolten fungerer fremragende til fastgørelse af bærekonstruktioner til PV-paneler på betonfundamenter, fundamentfødder og fundamentbjælker. M16-gevindet sikrer høj bæreevne i samlingen, hvilket er nødvendigt ved vindlaster, der påvirker jordmonterede anlæg og anlæg på flade tage.
Tekniske data
| Gevindtype | M16 |
| Længde [mm] | 170 |
