Dromet ringanker udvidelsesanker PSRe M6x100/42 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringanker ekspansionsbolt PSRe M6x100/42 galvaniseret til beton
Ringanker PSRe M6x100/42 fra Dromet er en gennemprøvet løsning til varig fastgørelse af profiler, metalkonstruktioner, gitre, gelændere, maskiner og andre elementer i byggeriet. Den ringformede konstruktion med møtrik og spændskive sikrer en pålidelig ekspansion i monteringshullet samt en jævn presning af det fastgjorte element mod underlaget.
Ankeret er beregnet til brug i underlag af ikke-revnet beton min. klasse B20, naturstsen med kompakt struktur samt massiv teglsten. Takket være certificeringen ETA 05/0242, CE-mærkningen samt den nationale godkendelse AT-15-7574/2008 opfylder produktet de højeste kvalitetskrav og kan anvendes i bærende konstruktionssamlinger.
Tekniske parametre
- Betegnelse: PSRe 6x100/42
- Gevind: M6
- Borediameter (fi): 6 mm
- Total længde (L): 100 mm
- Tykkelse på det fastgjorte element (E): 42 mm
- Forankringsdybde (F): 55 mm
- Huldybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk galvanisering
- Konstruktion: ringformet med møtrik og spændskive
- Vægt: 0,02 kg
- EAN: 5907518682825
- Salgsenhed: stk
Certifikater og godkendelser
- Europæisk teknisk godkendelse: ETA 05/0242
- Certifikat: CE
- National teknisk godkendelse: AT-15-7574/2008

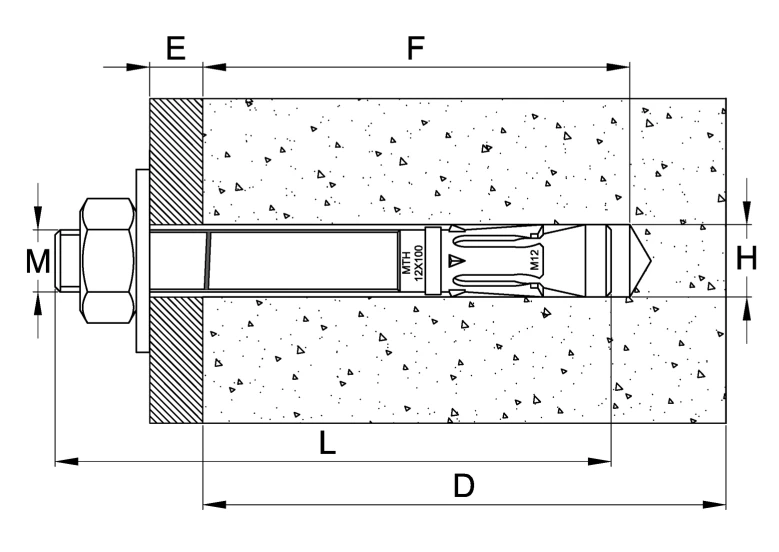

Monteringsdiagram og mål
Snittegningen illustrerer, hvordan ankeret placeres i betonunderlaget. Betegnelserne på diagrammet svarer til følgende parametre:
- M – gevinddiameter
- E – tykkelse på det fastgjorte element (fremspring over underlaget)
- F – forankringsdybde i underlaget
- L – ankerets totale længde
- D – monteringshullets dybde
- H – hullets diameter i underlaget
Monteringsanbefalinger
Monteringshullet skal bores vinkelret på underlagets overflade og derefter renses grundigt for støv og boreaffald. Fastgørelseselementet skal kunne føres ind i hullet med lette hammerslag. Møtrikken skal spændes med en momentnøgle — efter ankerets ekspansion skal spændskiven under møtrikken være presset kraftigt mod det fastgjorte element. Alle tilladte belastninger og monteringsparametre findes i den tekniske godkendelse AT-15-7574/2008 — de angivne værdier må ikke overskrides.
Anvendelse
- Fastgørelse af profiler og metalkonstruktioner
- Montering af gitre, gelændere og rækværker
- Forankring af maskiner og udstyr
- Fastgørelse af understøttende konstruktioner til solcelleanlæg
- Varig fastgørelse af elementer i byggeriets udstyr
Tekniske data
| Gevindtype | M6 |
| Længde [mm] | 100 |
