Dromet ringankerbolt, ekspansionstype PSRe M20x170/23, galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M20×170/23 galvaniseret til beton
Ringankeret PSRe 20×170/23 fra Dromet er en holdbar ekspansionsforbindelse med ringkonstruktion, beregnet til permanent fastgørelse af monteringsprofiler, metalkonstruktioner, riste, gelændere, maskiner og andre konstruktionselementer og bygningsudstyr. Takket være gevindet M20 og den samlede længde på 170 mm sikrer det høj bæreevne i krævende anvendelser — herunder ved montering af tunge understøtningskonstruktioner til solcelleanlæg.
Ankeret er beregnet til montering i underlag af ikke-revnet beton min. klasse B20, natursten med kompakt struktur samt massiv mursten. Det har europæisk teknisk godkendelse ETA 05/0242, CE-certifikat samt national teknisk godkendelse AT-15-7574/2008, hvilket bekræfter opfyldelse af de højeste sikkerheds- og bæreevnestandarder.
Tekniske parametre
- Betegnelse: PSRe 20x170/23
- Gevind: M20
- Boringsdiameter (fi): 20 mm
- Samlet længde (L): 170 mm
- Tykkelse af det fastgjorte element (E): 23 mm
- Forankringsdybde (F): 135 mm
- Boringsdybde (D): 206 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ringformet med møtrik og spændeskive
- Vægt: 0,43 kg
- EAN: 5902706889949
- Salgsenhed: stk.

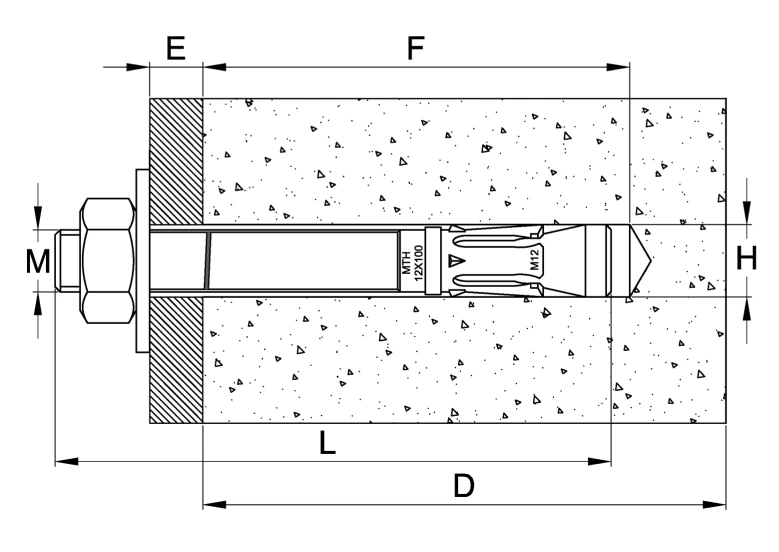

Betegnelser på snittegningen:
- M — ankerets gevinddiameter
- E — tykkelse af det fastgjorte element (fremstående del)
- F — forankringsdybde i underlaget
- L — ankerets samlede længde
- D — dybde af monteringshullet
- H — hullets diameter i underlaget
Monteringsanbefalinger
- Monteringshullet skal bores vinkelret på underlagets overflade og rengøres grundigt for støv
- Forbindelseselementet skal kunne indføres med lette hammerslag
- Monteringen skal udføres med en momentnøgle
- Efter ekspansion af forbindelseselementet skal spændeskiven under møtrikken være fast presset mod det fastgjorte element
- Parametrene angivet i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides
Certifikater og godkendelser
- Europæisk teknisk godkendelse: ETA 05/0242
- Certifikat: CE
- National teknisk godkendelse: AT-15-7574/2008
Ringankeret PSRe fra Dromet er et afprøvet og certificeret ekspansionsforbindelseselement, der giver professionelle installationsteams sikker og holdbar fastgørelse i beton- og stenunderlag. Den komplette levering med møtrik og spændeskive gør det muligt at gå direkte i gang med monteringen uden at skulle bestille yderligere tilbehør.
Tekniske data
| Gevindtype | M20 |
| Længde [mm] | 170 |
