Dromet ringankerbolt PSRe M16x145/23 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringankerbolt PSRe M16x145/23 galvaniseret til beton
Dromet ringankerbolt PSRe M16x145/23 er en solid mekanisk forbindelse designet til permanent fastgørelse af konstruktioner i betonunderlag. Takket være ringkonstruktionen sikrer den høj bæreevne og pålidelig forankring i ikke-revnet beton af mindst klasse B20, naturstensmateriale med kompakt struktur samt massiv mursten.
Anvendelse
PSRe-ankeret er beregnet til fastgørelse af metalprofiler og -konstruktioner, gitre, gelændere, maskiner og andre konstruktions- og udstyrsdele til bygninger. Det egner sig overalt, hvor der kræves en pålidelig forbindelse mellem et stålelement og et mineralsk underlag — fra solcelleanlæg til industrielle konstruktioner.
Certifikater og godkendelser
Ankeret har europæisk teknisk godkendelse ETA-05/0242 samt CE-certifikat, hvilket bekræfter dets overensstemmelse med europæiske sikkerhedsstandarder. Derudover er det omfattet af national godkendelse AT-15-7574/2008, hvilket garanterer tilladelse til brug på det polske byggemarked.
Tekniske parametre
- Betegnelse: PSRe 16x145/23
- Gevind: M16
- Boredimension (fi): 16 mm
- Total længde (L): 145 mm
- Tykkelse af det fastgjorte element (E): 23 mm
- Forankringsdybde (F): 110 mm
- Hulldybde (D): 168 mm
- Materiale: konstruktionsstål, elektrolytisk galvanisering
- Konstruktion: ringformet med møtrik og spændeskive
- Vægt: 0,228 kg
- EAN: 5907518680968
- Salgsenhed: stk.
Monteringsanbefalinger
- Monteringshullet skal bores vinkelret på underlagets overflade og renses grundigt for støv og rester
- Ankeret føres ind i hullet med lette hammerslag
- Monteringen skal udføres med momentnøgle — dette sikrer det korrekte tilspændingsmoment
- Efter ankerets ekspansion skal spændeskiven under møtrikken være fast presset mod det fastgjorte element
- Parametrene angivet i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides

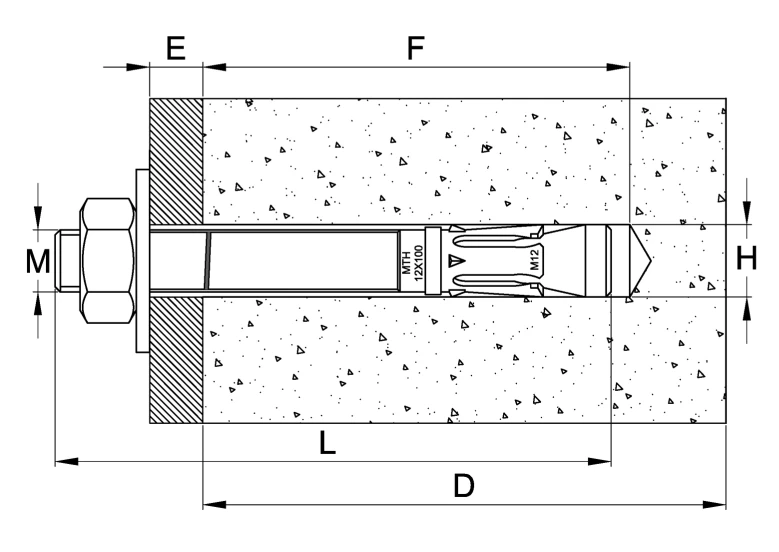

På den tekniske tegning vises monteringsskemaet for ankeret i betonprofil med angivelse af de vigtigste mål: M — gevind, E — tykkelse af det fastgjorte materiale, F — forankringsdybde, L — ankerets totale længde, D — hulldybde, H — diameter på boret hul. Kendskab til disse parametre gør det muligt at vælge det korrekte anker til den konkrete monteringsopgave.
Tekniske data
| Gevindtype | M16 |
| Længde [mm] | 145 |
