Dromet ringankerbolt PSRe M6x70/12 galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringanker ekspansionsanker PSRe M6x70 mm galvaniseret til beton
Ringankeret PSRe M6×70 fra Dromet er en pålidelig mekanisk forbindelse med ringkonstruktion, beregnet til permanent fastgørelse i ikke-revnet beton, natursten med kompakt struktur samt massiv mursten. Med sine kompakte mål og en vægt på blot 15 g er det ideelt til montering af lette konstruktionselementer — profiler, beslag, holdere og installationstilbehør.
Ankeret har European Technical Approval ETA 05/0242, CE-certifikat samt national godkendelse AT-15-7574/2008, hvilket garanterer overensstemmelse med de europæiske standardkrav og bekræfter godkendelsen til brug i byggeprojekter.
Anvendelse
PSRe-ankeret er beregnet til fastgørelse af profiler og metalkonstruktioner, gitterriste, gelændere, maskiner samt andre konstruktionselementer og bygningsudstyr. Underlaget skal være udført af ikke-revnet beton min. klasse B20 (C16/20), natursten med kompakt struktur eller massiv mursten.
Tekniske parametre
- Betegnelse: PSRe 6x70/12
- Gevind: M6
- Boringsdiameter (fi): 6 mm
- Total længde (L): 70 mm
- Tykkelse af det fastgjorte element (E): 12 mm
- Forankringsdybde (F): 55 mm
- Hulldybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk galvaniseret
- Konstruktion: ringkonstruktion med møtrik og spændeskive
- Vægt: 0,015 kg
- EAN: 5907518660977
- Salgsenhed: stk.

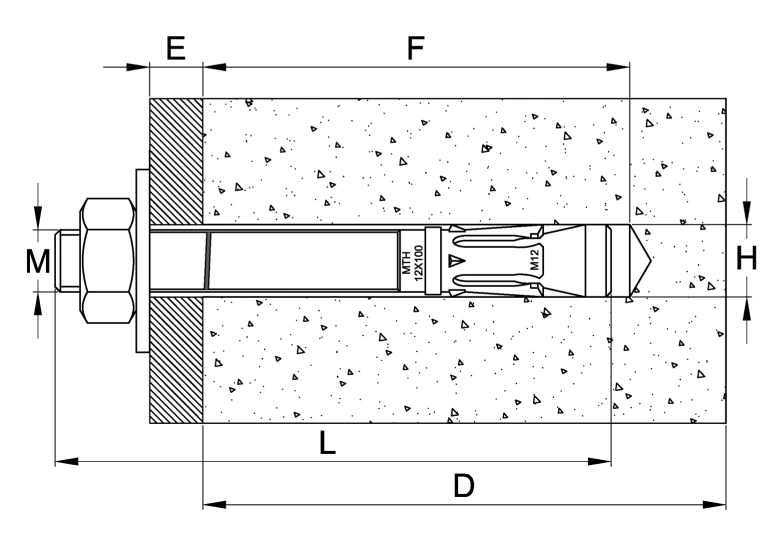

Monteringsdiagram og dimensionsangivelser
Tværsnitstegningen viser den korrekte montering af ankeret i betonunderlaget med angivelse af de vigtigste parametre:
- M — gevinddiameter
- L — ankerets samlede længde
- D — minimum boringsdybde
- F — forankringsdybde i underlaget
- E — tykkelse af det fastgjorte element (fremspringende del)
- H — hulldiameter i beton
Monteringsanbefalinger
- Monteringshullet skal bores vinkelret på underlagets overflade og renses grundigt
- Ankeret skal kunne indføres i hullet med lette hammerslag
- Tilspænding af møtrikken må kun udføres med en momentnøgle
- Efter ankerets ekspansion skal spændeskiven under møtrikken være fast presset mod det fastgjorte element
- Parametrene angivet i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides
Certifikater og godkendelser
- Europæisk teknisk godkendelse: ETA 05/0242
- Certifikat: CE
- National teknisk godkendelse: AT-15-7574/2008
Tekniske data
| Gevindtype | M6 |
| Længde [mm] | 70 |
