Dromet ringekspansionsanker PSRe M8x130/60, galvaniseret
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Dromet ringekspansionsanker PSRe M8x130/60, galvaniseret stål
Ringekspansionsankeret PSRe 8x130/60 fra Dromet er en gennemprøvet løsning til varig fastgørelse af monteringsprofiler, metalkonstruktioner, gitre, gelændre, maskiner og andet udstyr på bygninger. Det er designet til underlag af ikke-revnet beton min. B20, natursten med kompakt struktur samt massiv mursten — typiske underlag, der findes på solcelle-, industri- og infrastrukturbyggerier.
Den ringformede konstruktion med møtrik og skive sikrer pålidelig ekspansion i monteringshullet og høj bæreevne. Ankeret er fremstillet af konstruktionsstål med korrosionsbeskyttelse i form af elektrolytisk galvanisering, hvilket sikrer korrosionsbestandighed under indendørs og moderat fugtige forhold.
Certifikater og godkendelser
Ankeret har European Technical Approval ETA 05/0242 samt CE-certifikat, og er også omfattet af den nationale godkendelse AT-15-7574/2008. Dette gør det muligt at anvende det til ansvarsfulde konstruktive fastgørelser, hvor dokumenteret bæreevne og overensstemmelse med standarder er påkrævet.
Tekniske parametre
- Betegnelse: PSRe 8x130/60
- Gevind: M8
- Boringsdiameter (Ø): 8 mm
- Samlet længde (L): 130 mm
- Tykkelse på det fastgjorte element (E): 60 mm
- Forankringsdybde (F): 65 mm
- Hulldybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk galvanisering
- Konstruktion: ringformet med møtrik og skive
- Vægt: 0,046 kg
- EAN: 5907518696792
- Salgsenhed: stk.

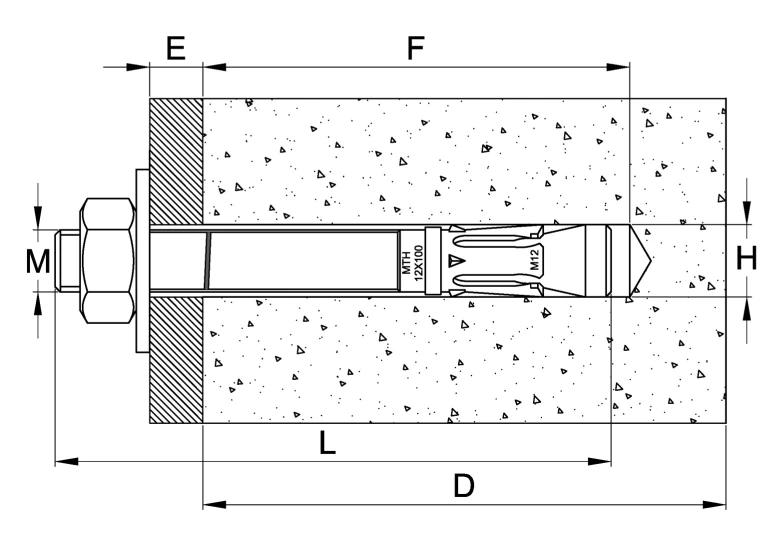

Monteringsdiagram og måleangivelser
Tværsnitstegningen illustrerer korrekt placering af ankeret i betonunderlaget. De vigtigste monteringsmål angivet på diagrammet:
- M — ankerets gevinddiameter
- E — tykkelse på det fastgjorte element (afstand fra underlagets overflade til møtrikken)
- F — forankringsdybde i underlaget
- L — ankerets samlede længde
- D — minimum boringsdybde
- H — boringsdiameter
Monteringsanbefalinger
- Monteringshullet skal bores vinkelret på underlagets overflade og renses grundigt for støv
- Ankeret indsættes i hullet med lette hammerslag
- Tilspænding udføres med en momentnøgle — det tilladte tilspændingsmoment angivet i godkendelsen må ikke overskrides
- Efter ankerets ekspansion skal skiven under møtrikken være fast presset mod det fastgjorte element
- Monterings- og bæreevneparametre i henhold til den tekniske godkendelse AT-15-7574/2008 — disse må ikke overskrides
Anvendelse i solcelleanlæg
PSRe M8-ankeret anvendes gerne af installationsteams til fastgørelse af PV-bærekonstruktioner i dæk, vægge og betonfundamenter. Takket være ETA- og CE-certificeringen udgør det en pålidelig fastgørelse, der opfylder projektkravene og letter den tekniske godkendelse af installationen.
Tekniske data
| Gevindtype | M8 |
| Længde [mm] | 130 |
