Dromet PSRe M8x90/20 ringekspansionsanker galvaniseret til beton
Dromet PSRe M8x90/20 ringekspansionsanker er en gennemprøvet løsning til varig fastgørelse af konstruktioner i betonunderlag. Beregnet til professionel montering af profiler, metalkonstruktioner, gitterriste, gelændere, maskiner og andre udstyrselementer på bygningen. Takket være den Europæiske Tekniske Godkendelse ETA 05/0242, CE-certifikatet samt den nationale godkendelse AT-15-7574/2008 garanterer den overensstemmelse med byggenormernes krav og fuldt projekteringsansvar.
Konstruktion og materiale
PSRe-ankeret har en ringkonstruktion, der sikrer en jævn ekspansion i monteringshullet og høj forankringskapacitet. Fremstillet af konstruktionsstål med korrosionsbeskyttelse i form af elektrolytisk forzinkning. Møtrik og spændskive medfølger — ankeret er klar til øjeblikkelig montering uden behov for at købe ekstra dele.
Anvendelse
Ankeret er beregnet til fastgørelse i underlag af ikke-revnet beton min. klasse B20 (C16/20), natursten med kompakt struktur samt massiv mursten. Ideel til installation af understøtningskonstruktioner til solcellepaneler, montering af monteringsskinner, fastgørelse af gelænderstolper, fundamentering af udstyr samt alle forbindelser, der kræver høj bæreevne og certificering.
Mål og tekniske parametre
- Betegnelse: PSRe 8x90/20
- Gevind: M8
- Borediameter (fi): 8 mm
- Samlet længde (L): 90 mm
- Tykkelse på det fastgjorte element (E): 20 mm
- Forankringsdybde (F): 65 mm
- Huldybde (D): 100 mm
- Materiale: konstruktionsstål, elektrolytisk forzinkning
- Konstruktion: ringform med møtrik og spændskive
- Vægt: 0,034 kg
- EAN: 5907518688612
- Salgsenhed: stk.

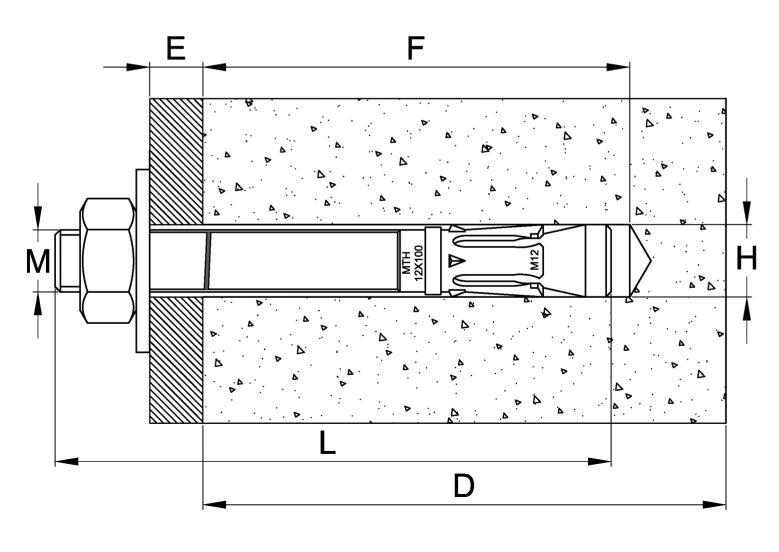

Måltegn på diagrammet: M — gevind, E — tykkelse på det fastgjorte element (fremspringende del), F — forankringsdybde, L — ankerets samlede længde, D — huldybde i betonen, H — diameter på monteringshullet.
Certifikater og godkendelser
- Europæisk Teknisk Godkendelse: ETA 05/0242
- Certifikat: CE
- National teknisk godkendelse: AT-15-7574/2008
Monteringsanbefalinger
Monteringshullet skal bores vinkelret på underlagets overflade og renses grundigt for borestøv. Ankeret skal kunne indføres i hullet ved hjælp af lette hammerslag. Monteringen skal udføres med en momentnøgle — dette sikrer det korrekte tilspændingsmoment og korrekt ekspansion af ankeret. Efter ankerets ekspansion skal spændskiven under møtrikken være kraftigt presset mod det fastgjorte element. Parametrene angivet i den tekniske godkendelse AT-15-7574/2008 må ikke overskrides.
Tekniske data
| Gevindtype | M8 |
| Længde [mm] | 90 |
