Endeklemme H35 L50 - rå med jordingsstift
![[RDY] Endeklemme H35 L50 - rå med jordingsstift PV-03-38 (1)](/environment/cache/images/productGfx_4100_500_500/RDY-Endeklemme-H35-L50---ra-med-jordingsstift-PV-03-38-1.webp?overlay=1)
![[RDY] Endeklemme H35 L50 - rå med jordingsstift PV-03-38 (1)](/userdata/public/gfx/4100/RDY-Endeklemme-H35-L50---ra-med-jordingsstift-PV-03-38-1.png)
![[RDY] Endeklemme H35 L50 - rå med jordingsstift PV-03-38 (2)](/userdata/public/gfx/4101/RDY-Endeklemme-H35-L50---ra-med-jordingsstift-PV-03-38-2.webp)
![[RDY] Endeklemme H35 L50 - rå med jordingsstift PV-03-38 (3)](/userdata/public/gfx/4102/RDY-Endeklemme-H35-L50---ra-med-jordingsstift-PV-03-38-3.png)
![[RDY] Endeklemme H35 L50 - rå med jordingsstift PV-03-38 (4)](/userdata/public/gfx/4103/RDY-Endeklemme-H35-L50---ra-med-jordingsstift-PV-03-38-4.png)
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

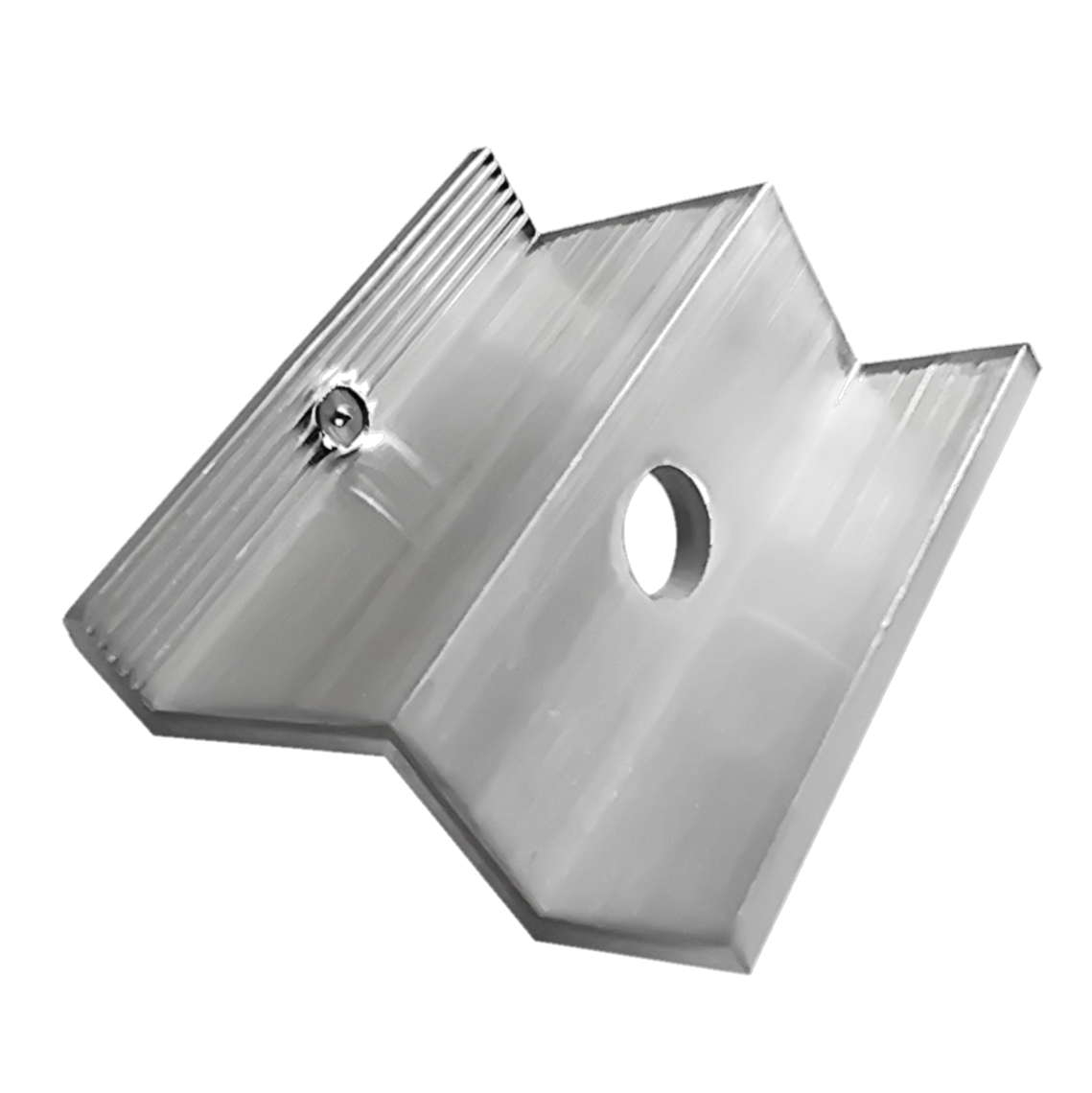

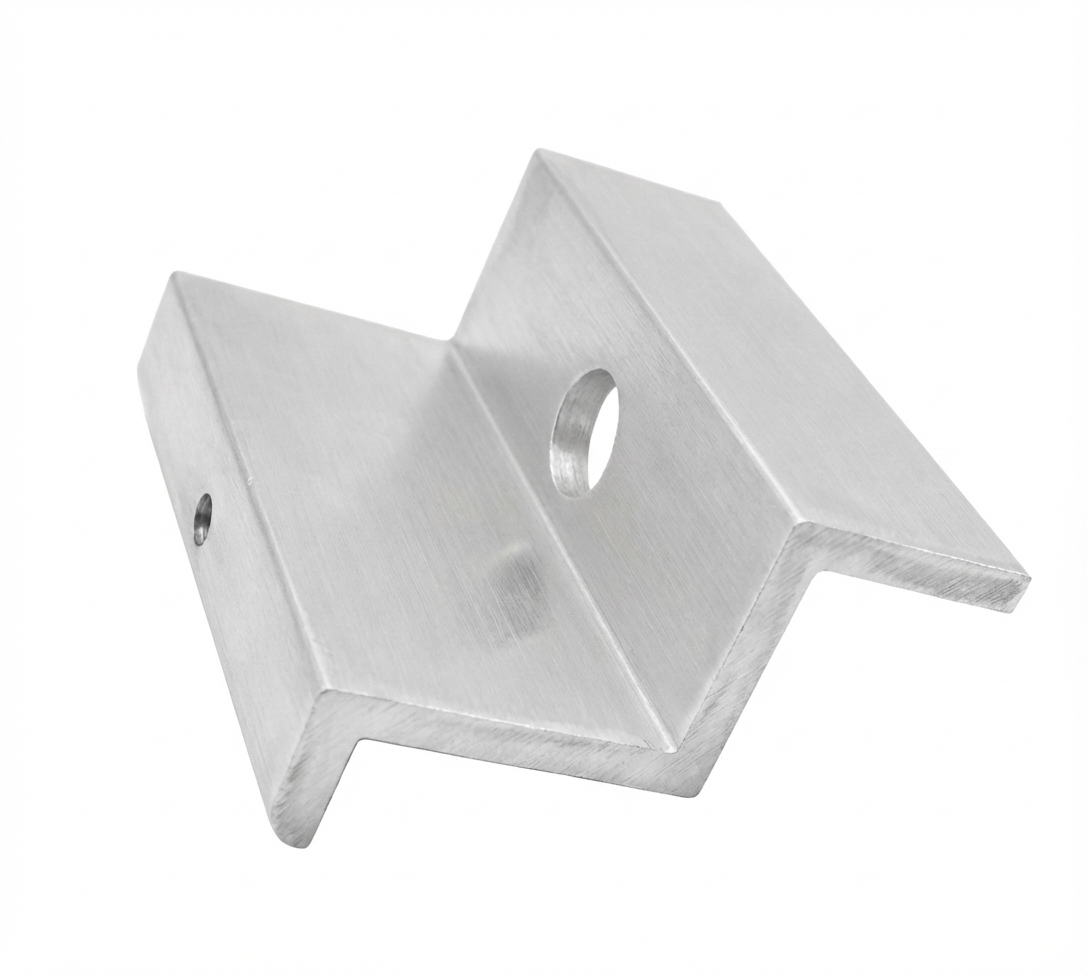

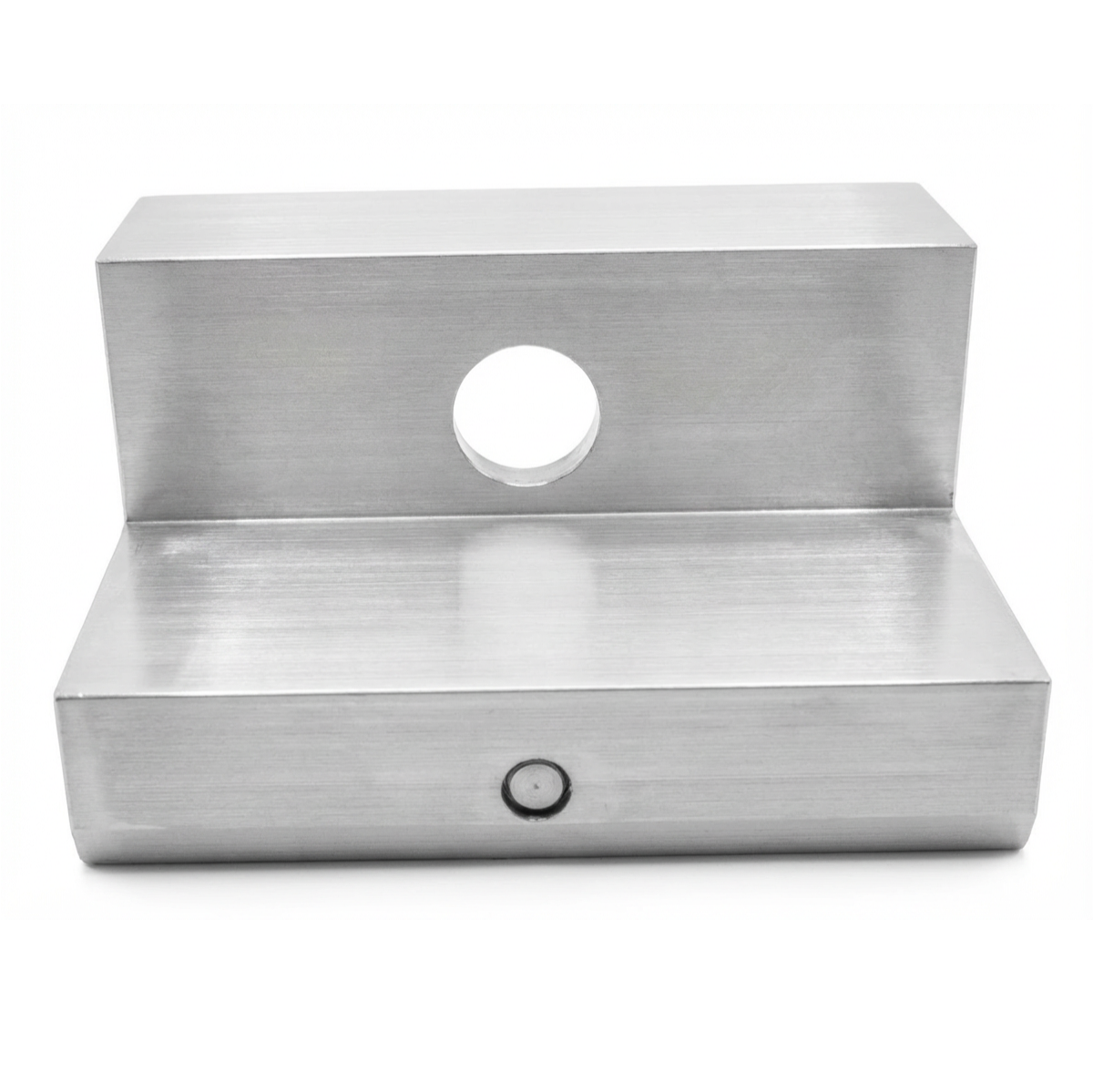

Endeklemme H35 L50 - rå med jordingsstift
Endeklemme H35 med jordingsstift er et professionelt monteringselement beregnet til fastgørelse af solcellepaneler med en rammehøjde på 35 mm. Fremstillet af højkvalitets aluminiumslegering 6063-T66, sikrer den varig og sikker fastgørelse af solpaneler på bærekonstruktionen. Elementets overflade forbliver rå, uden yderligere beskyttende belægninger, hvilket muliggør præcis og pålidelig potentialudligning mellem installationens elementer.
Det karakteristiske ved denne klemme er den integrerede jordingsstift, som muliggør hurtig og effektiv potentialudligning mellem solcellepanelet og bærekonstruktionen. Under tilspænding penetrerer stiften det anodiserede lag på rammen og sikrer kontinuitet i forbindelsen. Denne løsning letter ikke kun monteringen – ved at eliminere behovet for ekstra jordingsplader – men forkorter også installationstiden betydeligt og tilbyder et højt niveau af sikkerhed og effektivitet for hele systemet.
Denne innovative løsning understøtter installationer af lyn- og overspendingsbeskyttelse, særligt nyttig i solcellesystemer. Endeklemmen med jordingsstift er ideel til paneler monteret enkeltvis eller på yderpositioner i en række.

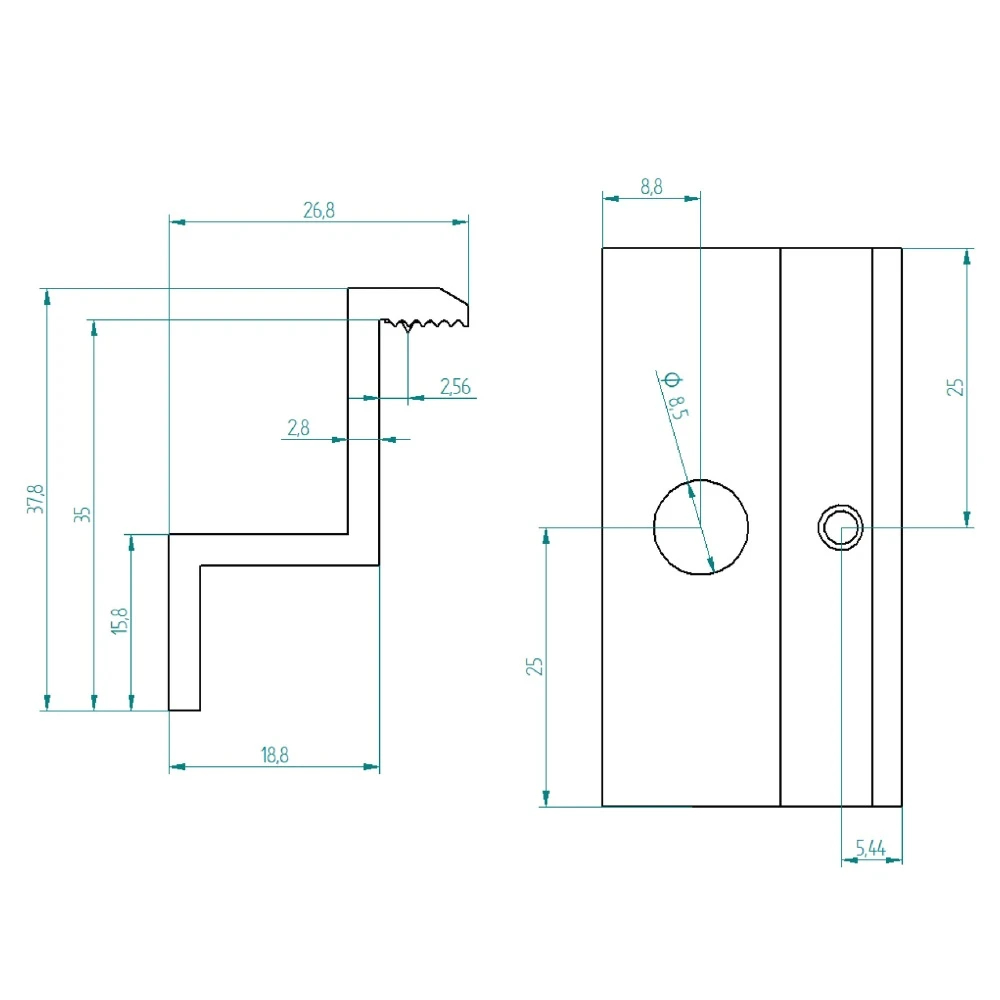

Tekniske data
- Modulrammehøjde: 35 mm
- Samlet højde: 37,8 mm
- Monteringshullets diameter: 8,5 mm (M8)
- Materiale: aluminium 6063-T66
- Finish: rå
- Anbefalet tilspændingsmoment: værdi afhængig af PV-modulproducentens dokumentation
- Anvendte skruer: M8
Anvendelse Endeklemmen er et væsentligt fastgørelseselement i solcelleinstallationer – den bruges til at fastgøre yderpanelerne i en række til aluminiumsprofilen. Produktet er beregnet til montering af solpaneler på flade og skrå tage. Brug endeklemmen til at fastgøre paneler i begyndelsen og slutningen af hver række. Mellem tilstødende paneler i rækken skal der anvendes midterklemmer.
Kompatibilitet
- Aluminiumsprofiler tilpasset sekskantskruer
- Aluminiumsprofiler til T-skruer
- Trapezprofiler til tage med trapezplader
Fordele
- Højkvalitetsmateriale – fremstillet af aluminium 6063-T66, karakteriseret ved høj modstandsdygtighed over for vejrforhold
- Holdbarhed – høj fremstillingskvalitet garanterer varig fastgørelse af solcellepanelkonstruktionen
- Korrosionsbestandighed – modstandsdygtig over for eksterne faktorer og korrosion
- Mekanisk styrke – modstandsdygtig over for stød og mekaniske skader
- Integreret jording – jordingsstiften eliminerer behovet for jordingsplader, hvilket forkorter tiden og øger monteringskomforten
- Potentialudligning – sikrer kontinuitet i den elektriske kontakt mellem modulet og bærekonstruktionen
- Ideel til enkelte paneler – fremragende løsning til moduler monteret enkeltvis eller på yderpositioner i en række
Monteringsvejledning
- Monter klemmen på monteringsskinnen ved hjælp af en glidemøtrik og en M8-skrue
- Placer det yderste solcellepanel inden for klemmens område, og sørg for, at jordingsstiften har kontakt med modulets ramme
- Tilspænd skruen i henhold til PV-modulproducentens anbefalinger
- For hver række paneler kræves minimum fire endeklemmer – to i begyndelsen, to i slutningen af panelrækken
- Brug ikke anodiserede eller lakerede endeklemmer med stift. I så fald skal du bruge en endeklemme uden stift samt en speciel kontaktplade monteret mellem panelrammen og aluminiumsprofilen
Pakkens indhold Endeklemme H35 med jordingsstift. Bemærk: skruer, møtrikker og glidemøtrikker skal købes separat.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Klemtype | Endeklemme |
| Jordstift | Ja |
| Medfølgende tilbehør | Uden tilbehør |
| Paneltykkelse [mm] | 35 |
| Farve | Sølv |
