Endeklemme H40 L50 - rå med jordingsstift
![[RDY] Endeklemme H40 L50 - rå med jordingsstift PV-03-80 (1)](/environment/cache/images/productGfx_4094_500_500/RDY-Endeklemme-H40-L50---ra-med-jordingsstift-PV-03-80-1.webp?overlay=1)
![[RDY] Endeklemme H40 L50 - rå med jordingsstift PV-03-80 (1)](/userdata/public/gfx/4094/RDY-Endeklemme-H40-L50---ra-med-jordingsstift-PV-03-80-1.png)
![[RDY] Endeklemme H40 L50 - rå med jordingsstift PV-03-80 (2)](/userdata/public/gfx/4095/RDY-Endeklemme-H40-L50---ra-med-jordingsstift-PV-03-80-2.webp)
![[RDY] Endeklemme H40 L50 - rå med jordingsstift PV-03-80 (3)](/userdata/public/gfx/4096/RDY-Endeklemme-H40-L50---ra-med-jordingsstift-PV-03-80-3.png)
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

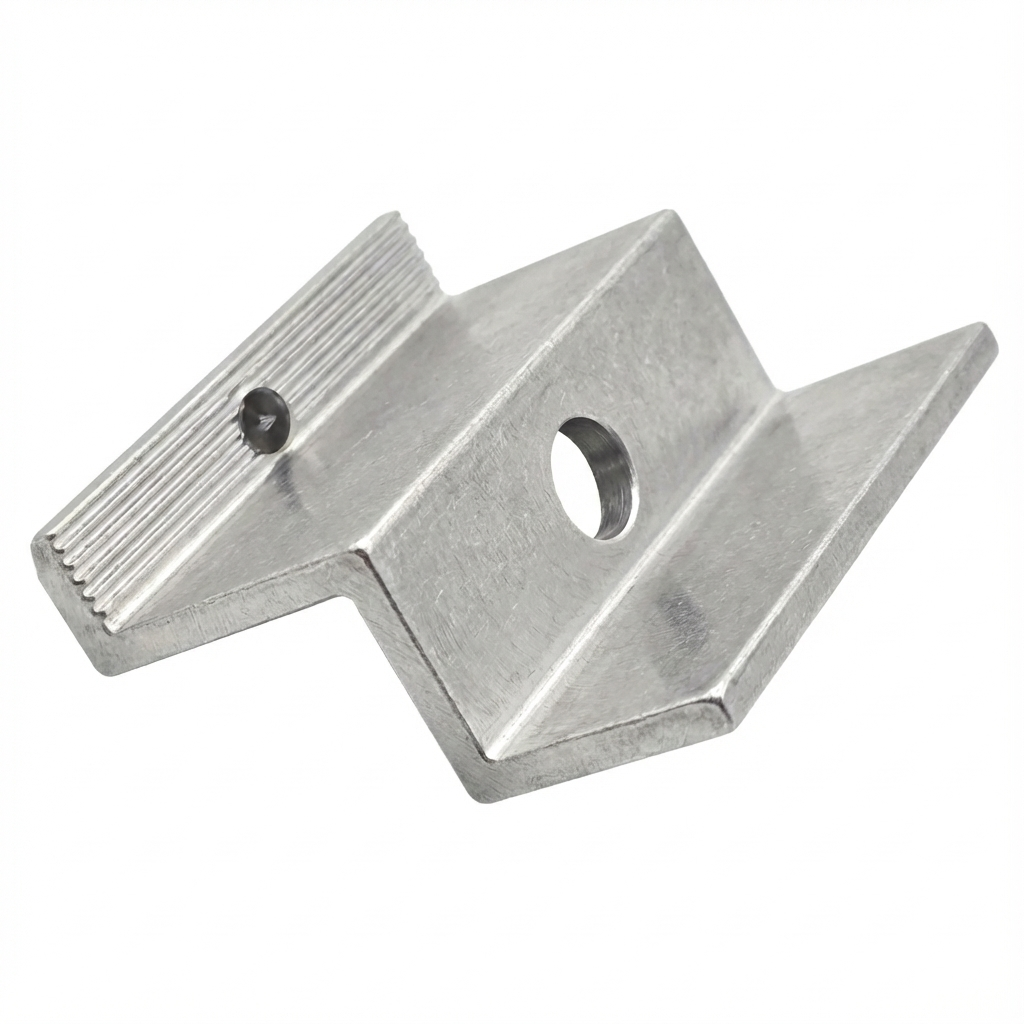

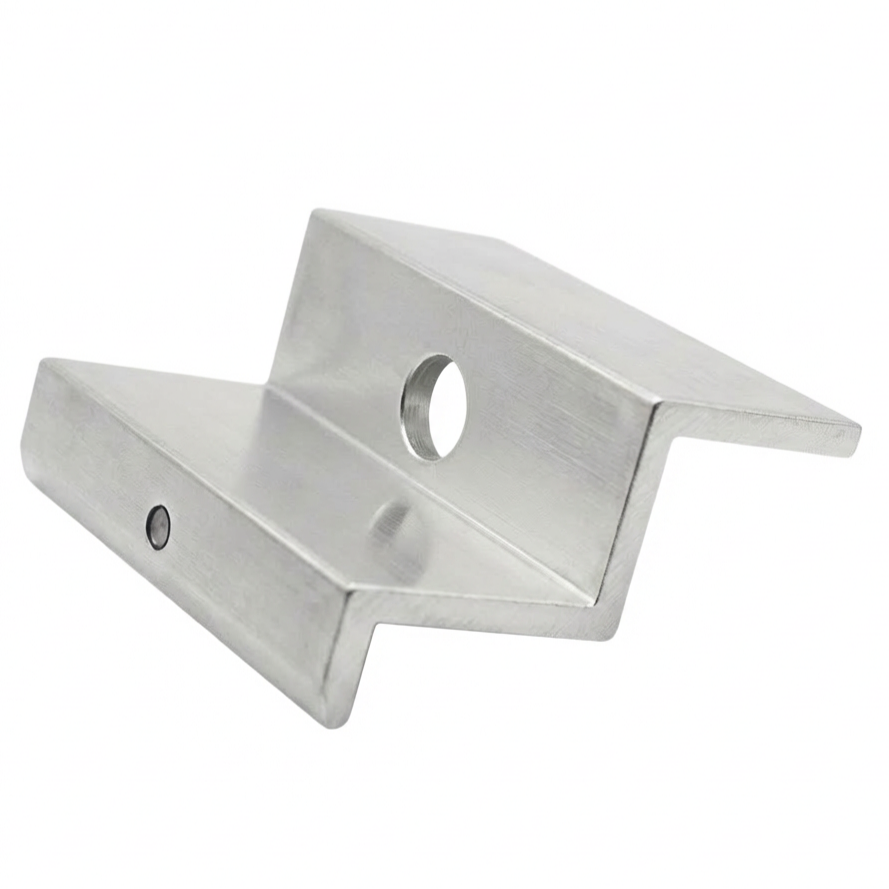

Endeklemme H40 L50 - rå med jordingsstift
Endeklemme H40 med jordingsstift er et professionelt monteringselement beregnet til fastgørelse af fotovoltaiske moduler med rammehøjde på 40 mm. Fremstillet af højkvalitets aluminiumslegering 6063-T66, sikrer den varig og sikker fastgørelse af solpaneler på bærekonstruktionen. Elementets overflade forbliver rå, uden yderligere beskyttende belægninger, hvilket muliggør præcis og pålidelig potentialudligning mellem installationens elementer.
Det karakteristiske ved denne klemme er den integrerede jordingsstift, som muliggør hurtig og effektiv potentialudligning mellem det fotovoltaiske modul og bærekonstruktionen. Under tilspænding gennembryder stiften det anodiserede lag på rammen og sikrer kontinuerlig forbindelse. Denne løsning letter ikke kun monteringen – ved at eliminere behovet for ekstra jordingsplader – men forkorter også installationstiden betydeligt og tilbyder et højt niveau af sikkerhed og effektivitet for hele systemet.
Denne innovative løsning understøtter installationer af lyn- og overspændingsbeskyttelse, særligt nyttig i fotovoltaiske systemer. Endeklemmen med jordingsstift er ideel til paneler monteret enkeltvis eller på yderpositioner i en række.

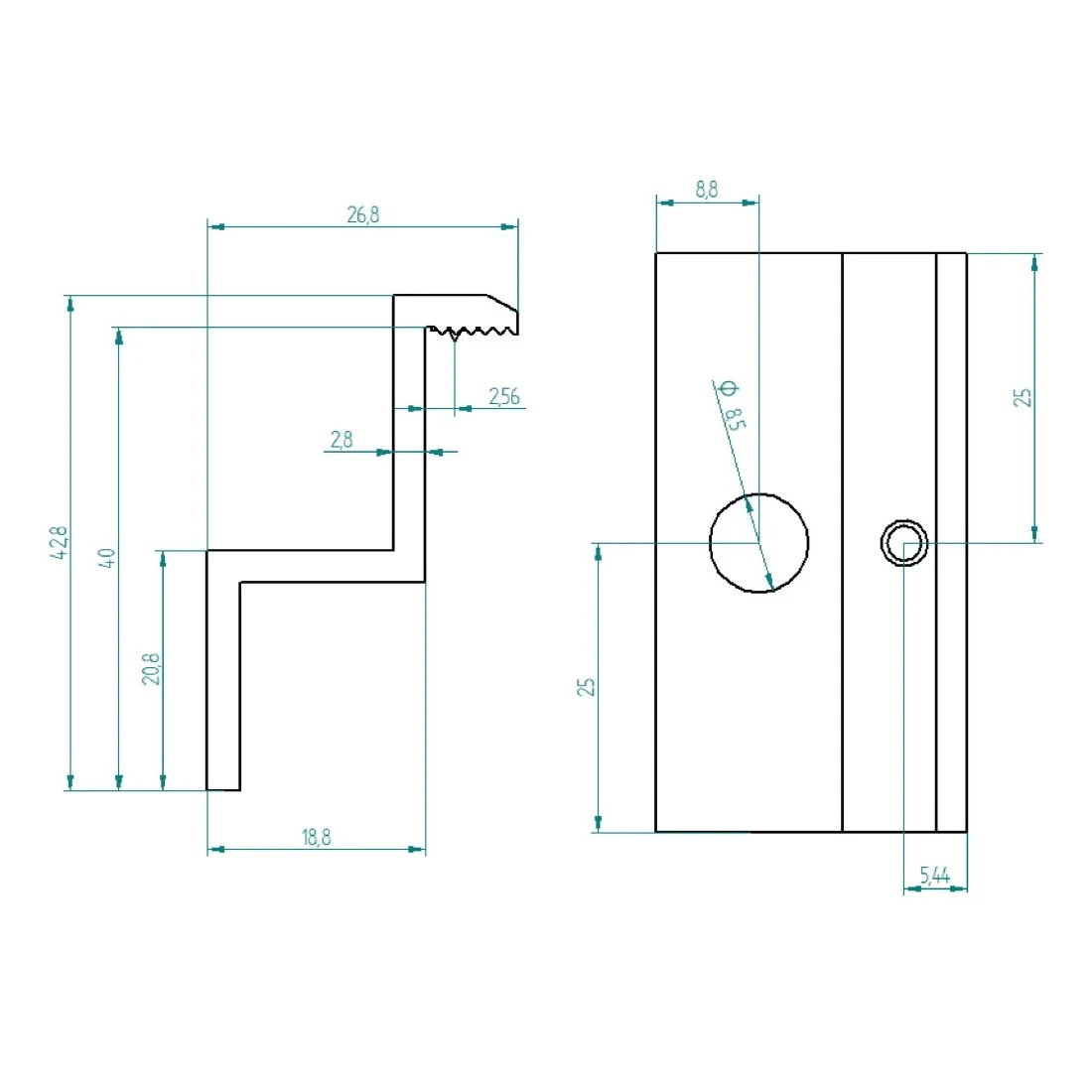

Tekniske data
- Modulrammehøjde: 40 mm
- Samlet højde: 42,8 mm
- Monteringshullets diameter: 8,5 (M8)
- Materiale: aluminium EN AW 6063-T66
- Finish: rå
- Anbefalet tilspændingsmoment: værdi afhængig af PV-modulproducentens dokumentation
- Anvendte skruer: M8
Anvendelse
Endeklemmen er et væsentligt fastgørelseselement i solmodulinstallationer – den bruges til at fastgøre yderpanelerne i en række til aluminiumsprofilen. Produktet er beregnet til montering af solmoduler på flade og skrå tage. Anvend endeklemmen til fastgørelse af paneler i begyndelsen og slutningen af hver række. Mellem tilstødende paneler i rækken skal der anvendes midterklemmer.
Kompatibilitet
- Aluminiumsprofiler tilpasset sekskantskruer
- Aluminiumsprofiler til T-skruer
- Trapezprofiler til tage med trapezplade
Fordele
- Højkvalitetsmateriale – fremstillet af aluminium EN AW 6063-T66, karakteriseret ved høj modstandsdygtighed over for vejrforhold
- Holdbarhed – høj fremstillingskvalitet garanterer varig fastgørelse af fotovoltaiske panelkonstruktioner
- Korrosionsbestandighed – modstandsdygtig over for eksterne faktorer og korrosion
- Mekanisk styrke – modstandsdygtig over for stød og mekaniske skader
- Indbygget jording – jordingsstiften eliminerer behovet for jordingsplader, hvilket forkorter tiden og øger monteringskomforten
- Potentialudligning – sikrer kontinuerlig elektrisk kontakt mellem modulet og bærekonstruktionen
- Ideel til enkelte paneler – fremragende løsning til moduler monteret enkeltvis eller på yderpositioner i en række
Monteringsvejledning
- Monter klemmen på monteringsskinnen ved hjælp af glidemøtrik og M8-skrue
- Placer det yderste fotovoltaiske panel inden for klemmen, og sørg for at jordingsstiften har kontakt med modulrammen
- Tilspænd skruen i henhold til PV-modulproducentens anbefalinger
- For hver panelrække kræves minimum fire endeklemmer – to i begyndelsen, to i slutningen af panelrækken
- Anvend ikke anodiserede eller lakerede endeklemmer med stift. I så fald skal du bruge en endeklemme uden stift samt en speciel kontaktplade monteret mellem panelrammen og aluminiumsprofilen
Pakkeindhold Endeklemme H40 med jordingsstift. Bemærk: skruer, møtrikker og glidemøtrikker skal købes separat.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Klemtype | Endeklemme |
| Jordstift | Ja |
| Medfølgende tilbehør | Uden tilbehør |
| Paneltykkelse [mm] | 40 |
| Farve | Sølv |
