Glasoverbyggningssystem M12. 3-delt, til stangbolt fi 12mm, glas 8-17,52mm (aisi304, universel, satin)
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse
3-delt glastagudsystem M12 – AISI 304 stål, satineret
3-delt monteringssystem til glastagudspring beregnet til professionel installation af glasskærme med en tykkelse fra 8 til 17,52 mm. Et komplet sæt beslag i rustfrit stål AISI 304 med satineret finish sikrer en holdbar, æstetisk og sikker fastgørelse af glasskærme i boligbyggeri samt offentlige bygninger.
Sættet består af tre præcisionsfremstillede beslag, der tilsammen udgør et komplet fastgørelsessystem til glasskærme med stag. Glasset hviler ikke direkte mod beslaget — trykgummier medfølger i sættet og beskytter glaspladen, mens de samtidig stabiliserer glasset i den korrekte position. Den universelle konstruktion muliggør montering i forskellige bygningstyper, og ved tykkere isolering på facaden kan der anvendes en ekstra monteringsplade, hvilket gør systemet særdeles fleksibelt.

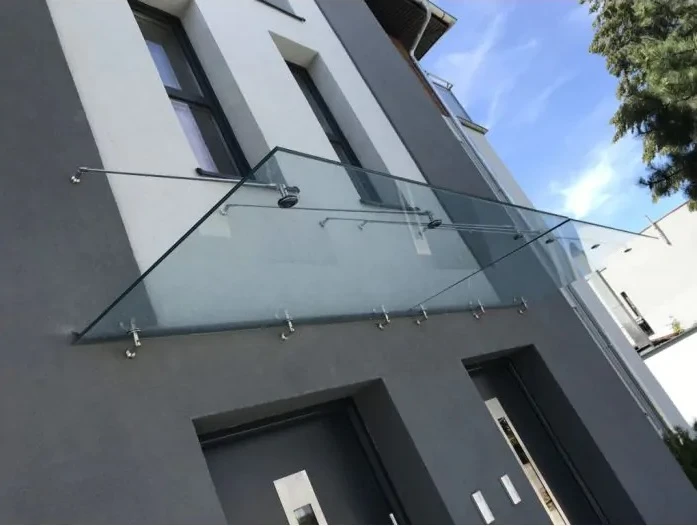

Glasskærme har en dobbelt funktion — de beskytter mod nedbør og tilfører facaden arkitektonisk lethed. Systemet med stag sikrer konstruktionens stivhed med et minimalistisk udtryk, der er ideelt til moderne bygninger.

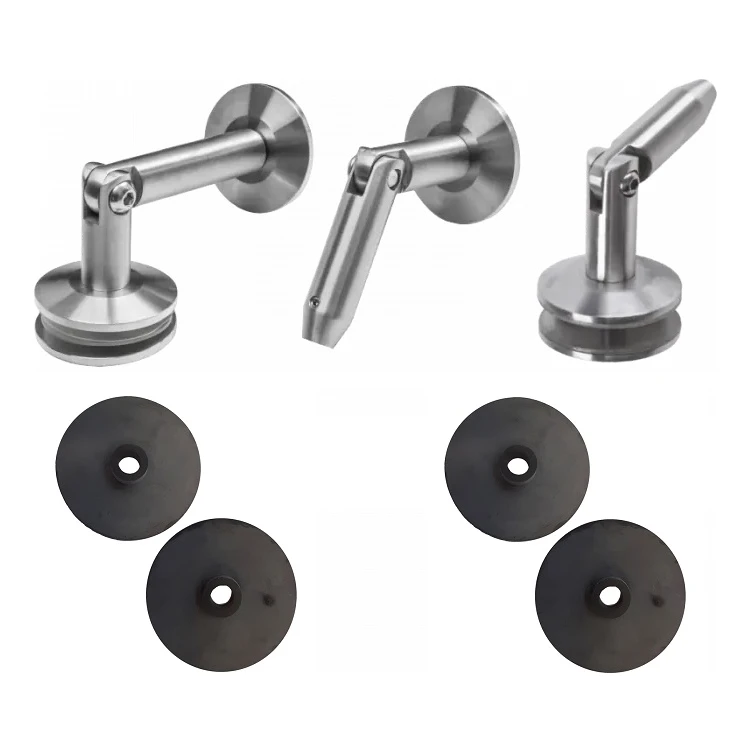

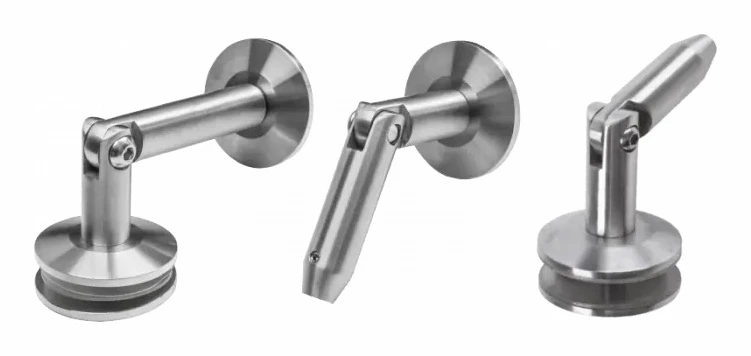

Sættets indhold
- Beslag væg–glas med komplet sæt trykgummier
- Beslag glas–stag M12 med komplet sæt trykgummier
- Beslag stag M12–væg
Sættet indeholder ikke: glasplader, stag eller andre elementer, der ikke er nævnt ovenfor. Stag med M12-gevind (stang i rustfrit stål) skal vælges separat — tilgængelige længder er 1 m, 1,2 m og 1,5 m. Staget fastgøres i facaden og spændes derefter til den optimale position for glasskærmen, hvilket sikrer dens stabilitet.
Teknisk specifikation
- Materiale: rustfrit stål AISI 304
- Overfladebehandling: satineret
- Stagets gevind: M12
- Gevind på vægge og glasskruer: M10
- Glastykkelse: 8–17,52 mm
- Længde (L): 130 mm
- Sættets vægt: 1,6 kg
- Diameter på huller i glasset: Ø18 mm
- Monteringsvinkel for stag: 95°
- EAN: 5901289674263

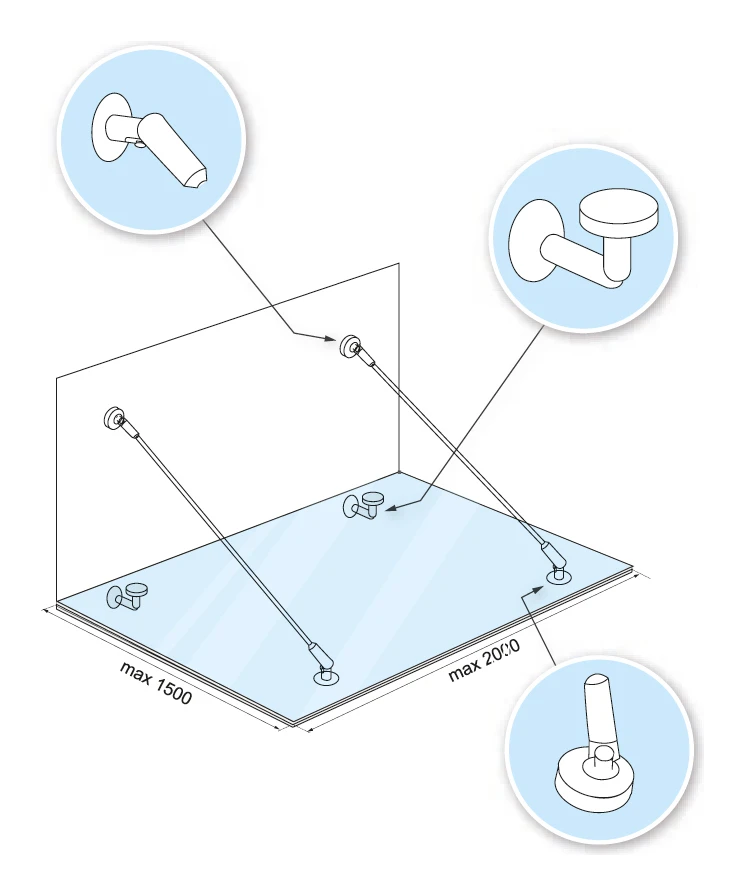

Dimensionering og monteringsdiagram
Korrekt placering af huller i glaspladen er afgørende for konstruktionens stabilitet og sikkerhed. Nedenstående diagrammer viser den anbefalede placering af fastgørelsespunkter samt de maksimalt tilladte glasdimensioner.

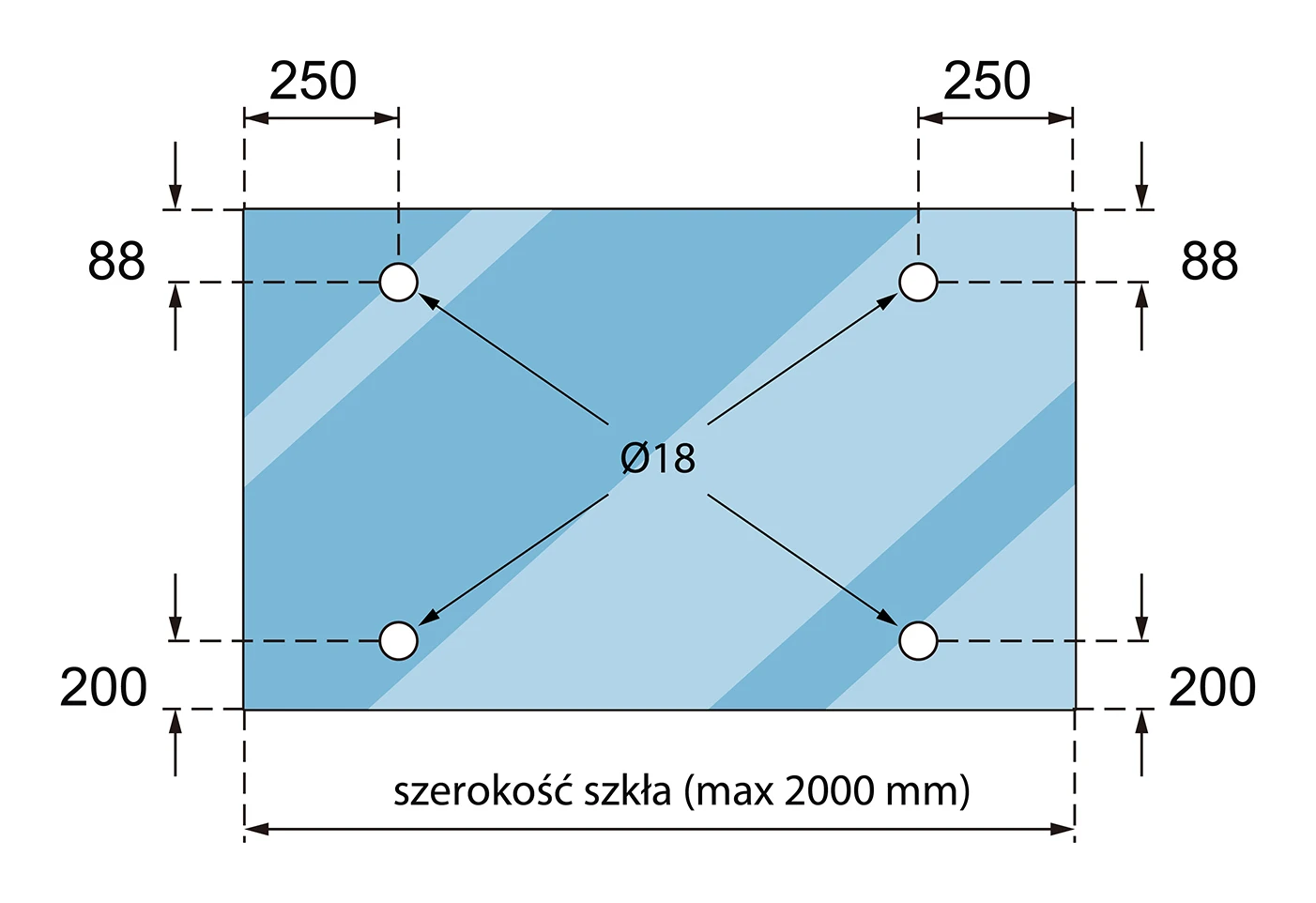

Anbefalede mål for hullernes placering i glasset:
- Maksimal glasbredde: 2000 mm
- Maksimal glasdybde (udhæng): 1500 mm
- Afstand fra huller til sidekanter: 250 mm
- Afstand fra øverste huller til overkant: 88 mm
- Afstand fra nederste huller til underkant: 200 mm
- Huldiameter: Ø18 mm

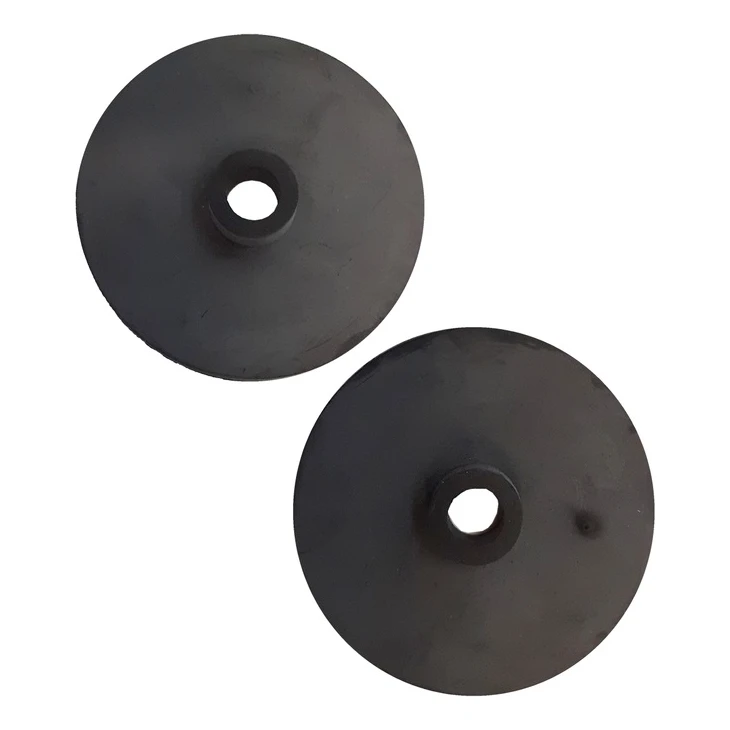

Trykgummier beskytter glaspladen mod direkte kontakt med beslagets metaldele, hvilket eliminerer risikoen for revner og sikrer stabil fastholdelse af glasset. Et komplet sæt gummier medfølger ved hvert beslag, der er i kontakt med glasset.
På grund af den høje sværhedsgrad ved montering af glasskærme anbefales det at overlade installationsarbejdet til et kvalificeret monteringsteam med erfaring i arbejde med hærdet glas og stag-systemer.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Overflade | Satin |
| Glastykkelse [mm] | 8-17,52 |
| Materiale | AISI 304 |
