Glasoverdækningssystem M10 3-delt afstivning fi 10 mm glas 8-17,52 mm AISI 304 satin
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse
Glastagudsystem M10 – 3-delt monteringssæt AISI 304
Tredelt monteringssystem til glastage beregnet til professionel fastgørelse af glasskærme over indgange til boligbyggeri og offentlige bygninger. Sættet muliggør sikker installation af glaspaneler med en tykkelse på 8 til 17,52 mm og er kompatibelt med stag med gevind M10.

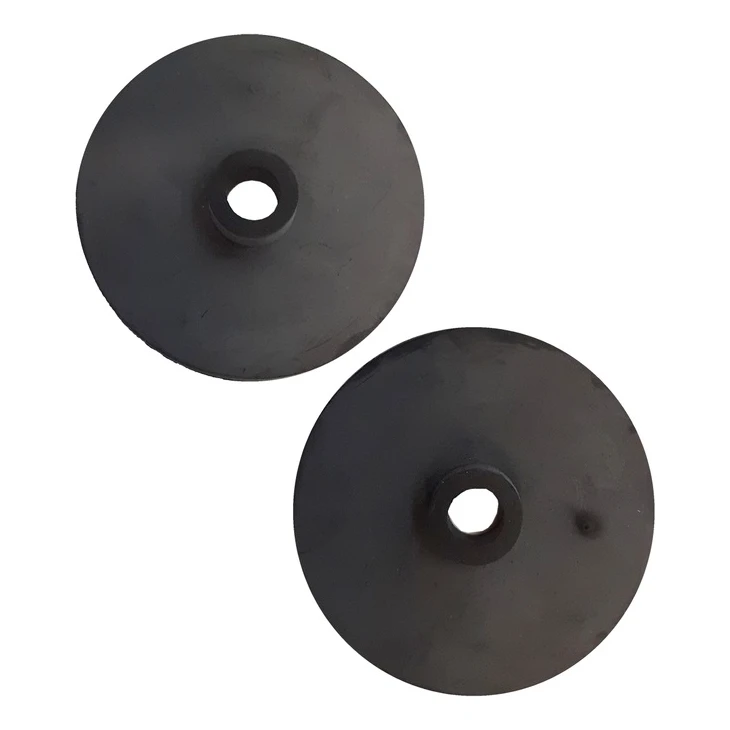

Systemet består af tre præcisionsfremstillede beslag i rustfrit stål AISI 304 med satineret finish, som sikrer holdbarhed og et æstetisk udseende i mange år. Hvert element har et skjult monteringshul, hvilket giver hele konstruktionen et elegant, minimalistisk udtryk. Glasset kommer ikke i direkte kontakt med metallet – sættet indeholder trykgummier, som beskytter glaspanelet og samtidig stabiliserer det i den korrekte position.

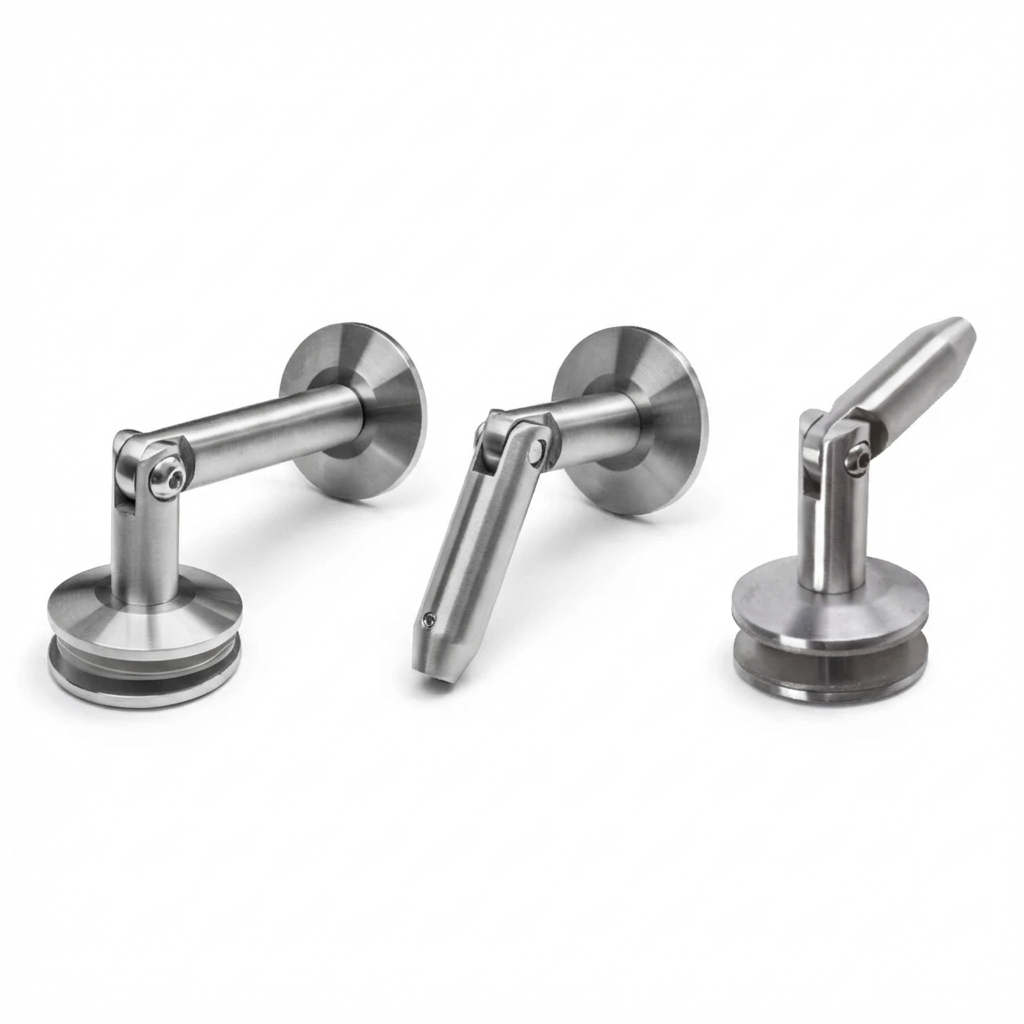

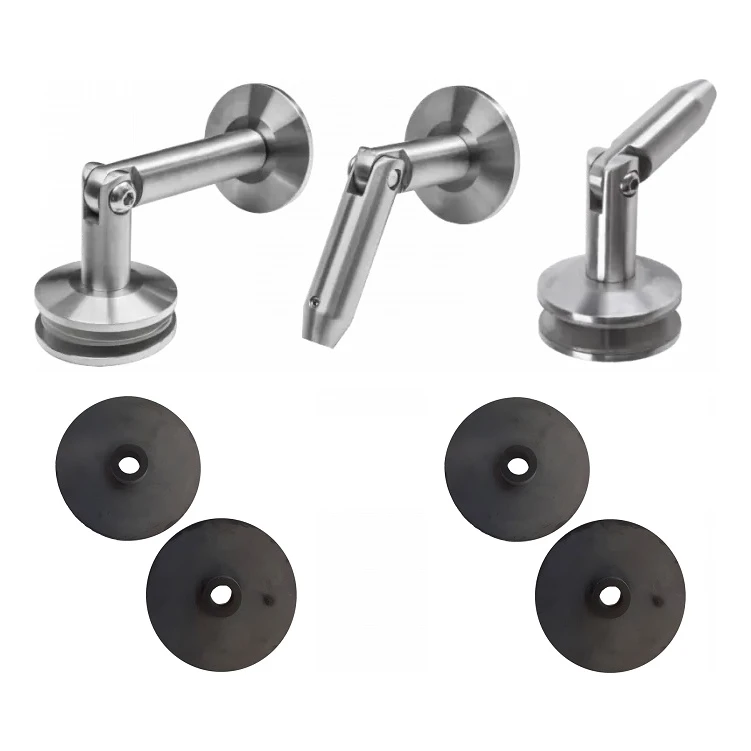

Sættets indhold
- Beslag væg–glas med komplet sæt trykgummier
- Beslag glas–stag med komplet sæt trykgummier
- Beslag stag–væg
Sættet indeholder ikke glaspanel eller stag – disse skal vælges separat. Stag med M10-gevind fås i tre længder: 1 m, 1,2 m og 1,5 m og er fremstillet i rustfrit stål.

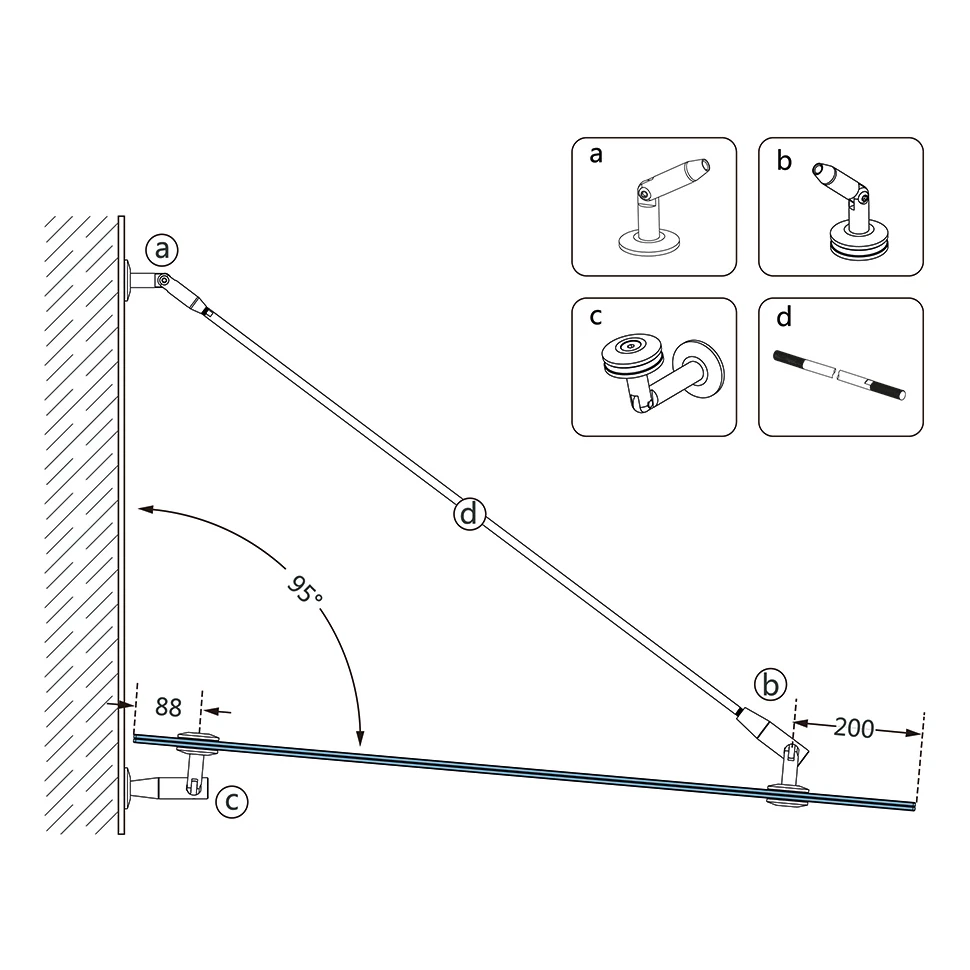

Monteringsprincip
Staget fastgøres i bygningens facade ved hjælp af stag–væg-beslaget (element a) og strammes derefter til glasskærmen opnår den optimale position. Væg–glas-beslaget (element c) holder glaspanelets nedre kant i en afstand af 88 mm fra facaden, mens glas–stag-beslaget (element b) overfører belastningerne til stagstangen. Stagvinklen kan justeres op til 95°, hvilket giver mulighed for at tilpasse systemet til forskellige monteringsforhold.

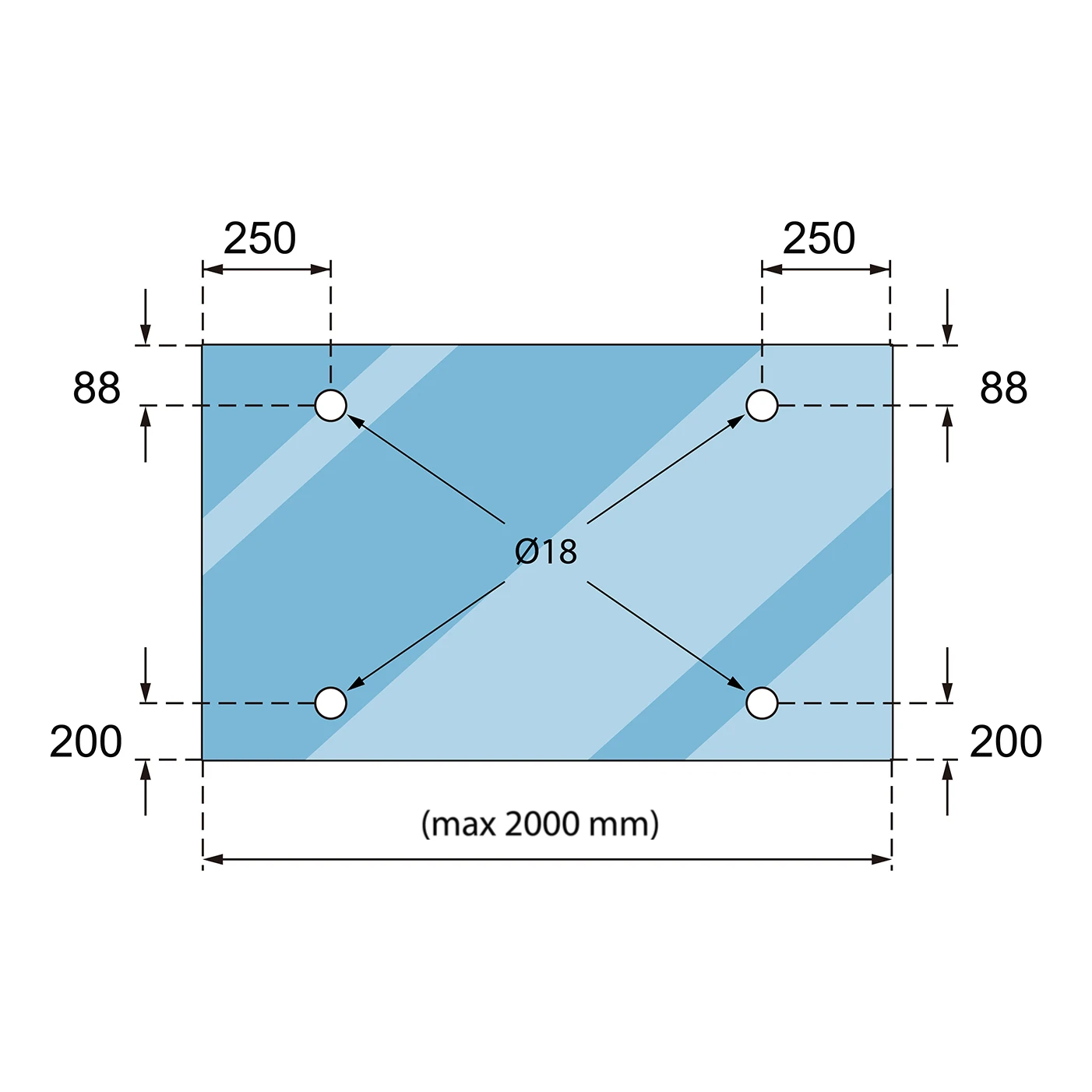

Placering af monteringspunkter i glasset

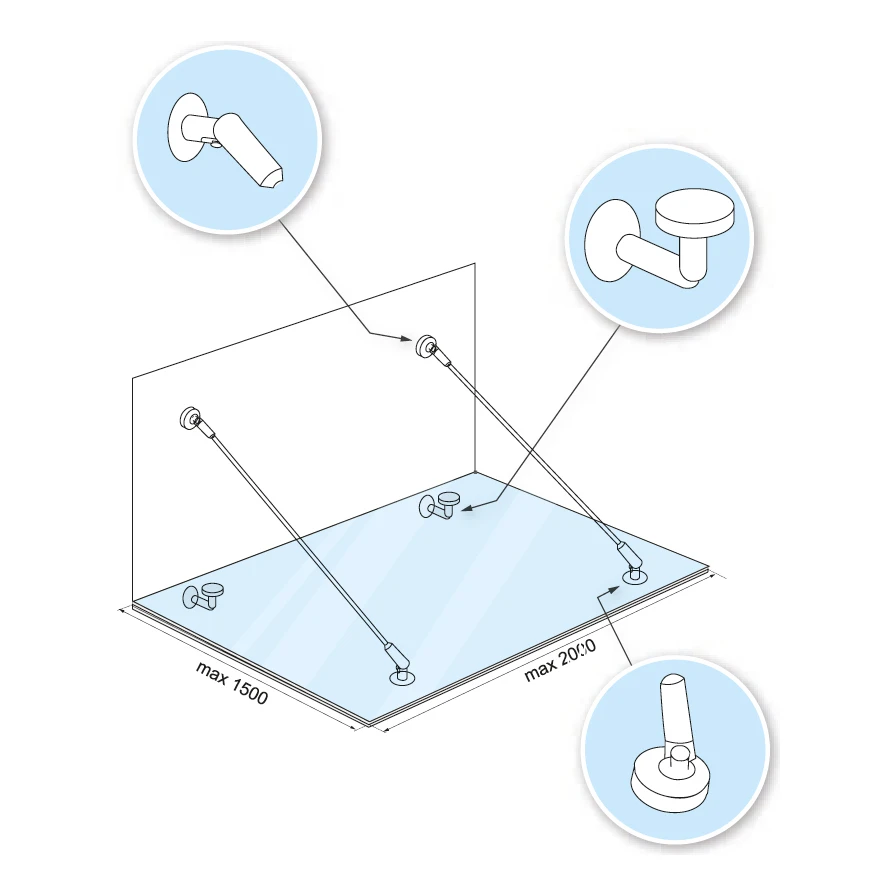

- Maksimal glasbredde: 2000 mm
- Maksimal tagdybde: 1500 mm
- Øverste huller (væg–glas-beslag): 88 mm fra overkant, 250 mm fra sidekanter
- Nederste huller (glas–stag-beslag): 200 mm fra underkant, 250 mm fra sidekanter
- Huldiameter i glasset: Ø18 mm

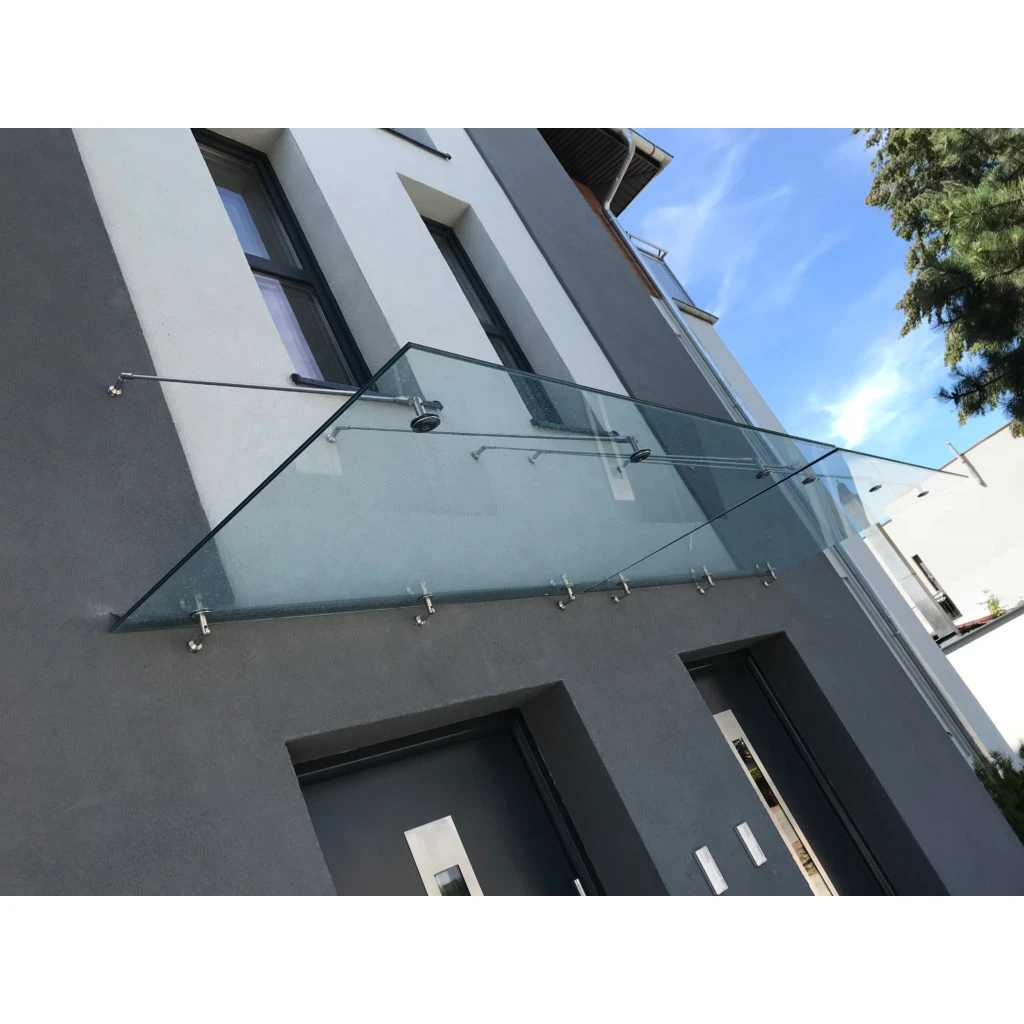

Alsidig anvendelse er en central egenskab ved dette system. Ved bygninger med tykt isoleringslag er det muligt at anvende en ekstra monteringsplade, som sikrer en solid forankring af beslagene i den bærende mur. Dermed er sættet velegnet til både nybyggeri og renovering af ældre facader. Glasskærme beskytter indgangszonen mod nedbør og giver samtidig bygningen et moderne, let visuelt udtryk.
Teknisk specifikation
- Staggevind: M10
- Glastykkelse: 8–17,52 mm
- Monteringsskruer til væg og glas: M9
- Materiale: rustfrit stål AISI 304
- Finish: satineret
- Beslaglængde: 130 mm
- Sætets vægt: 1,64 kg
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniske data
| Overflade | Satin |
| Glastykkelse [mm] | 8-17,52 |
| Materiale | AISI 304 |
