Kozza KE 100 – U-profil til helglasrækværk 5000 mm sort, topmontering
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse

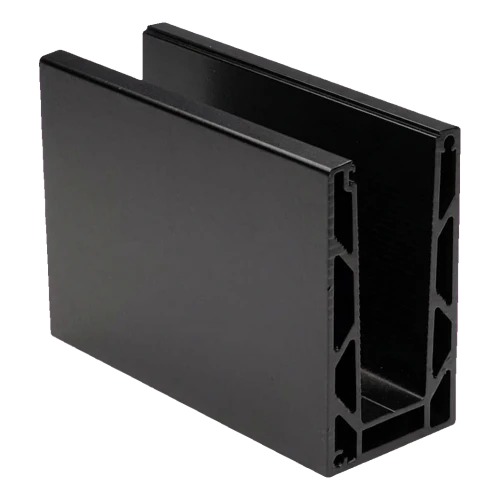

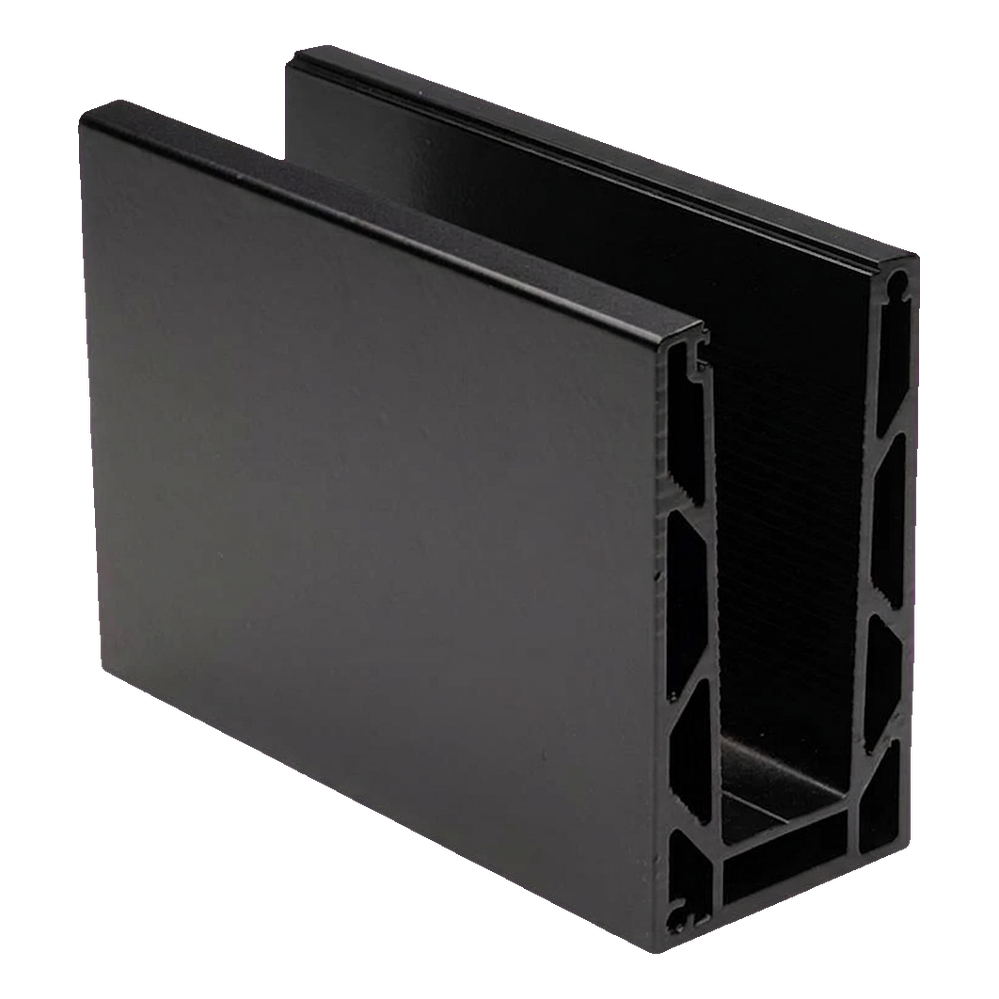

Kozza KE 100 – U-profil i aluminium til helglasgelændere 5000 mm sort
Hulprofil type U til helglasgelændere fra serien Kozza KE 100 er en løsning designet i henhold til arkitekternes krav og beregnet til professionelle installationer — fra boligområder til kommercielle objekter som hoteller og indkøbscentre. Monteret fra oven (fladt system) sikrer det en æstetisk og sikker måde at montere hærdet glas med tykkelse fra 12 til 21,52 mm uden synlige fastgørelseselementer.
Profilen med længde 5000 mm leveres med fabriksfremstillede 17 monteringshuller (Ø 12 mm med forsænkning Ø 29 mm), placeret med 300 mm mellemrum — hvilket betydeligt fremskynder monteringen på byggepladsen. Den sorte pulverlakerede finish giver gelænderet et moderne, minimalistisk udtryk, der passer perfekt sammen med mørke vinduesrammer og indvendige finish-elementer.

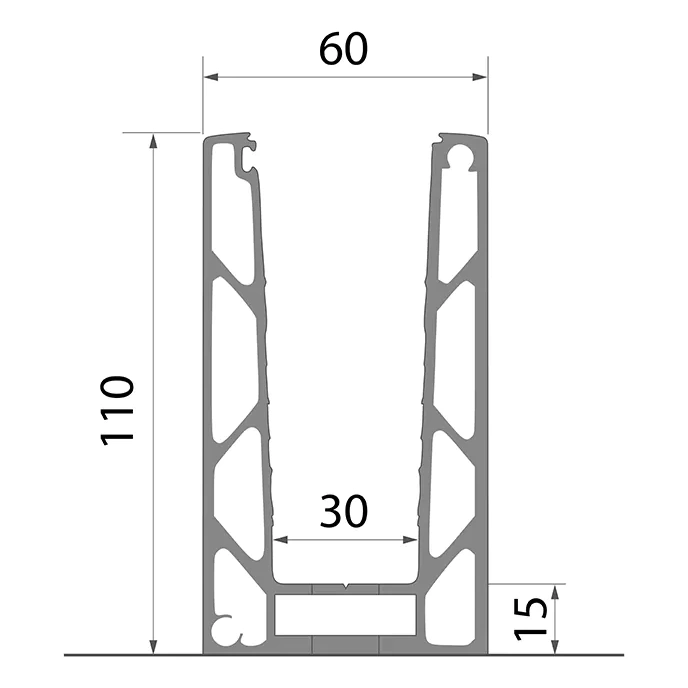

Profilens tekniske parametre
- Serie: KE 100
- Profillængde: 5000 mm
- Udvendig bredde: 60 mm
- Højde: 110 mm
- Indre kanalbredde: 30 mm
- Basishøjde: 15 mm
- Glastykkelsesområde: 12–21,52 mm
- Maksimal glashøjde: 120 cm
- Monteringssystem: fladt, fastgørelse fra oven
- Materiale: aluminium EN AW 6063
- Farve: sort (pulvermalet)
- Vægt: 23 kg
- EAN: 5903313208277

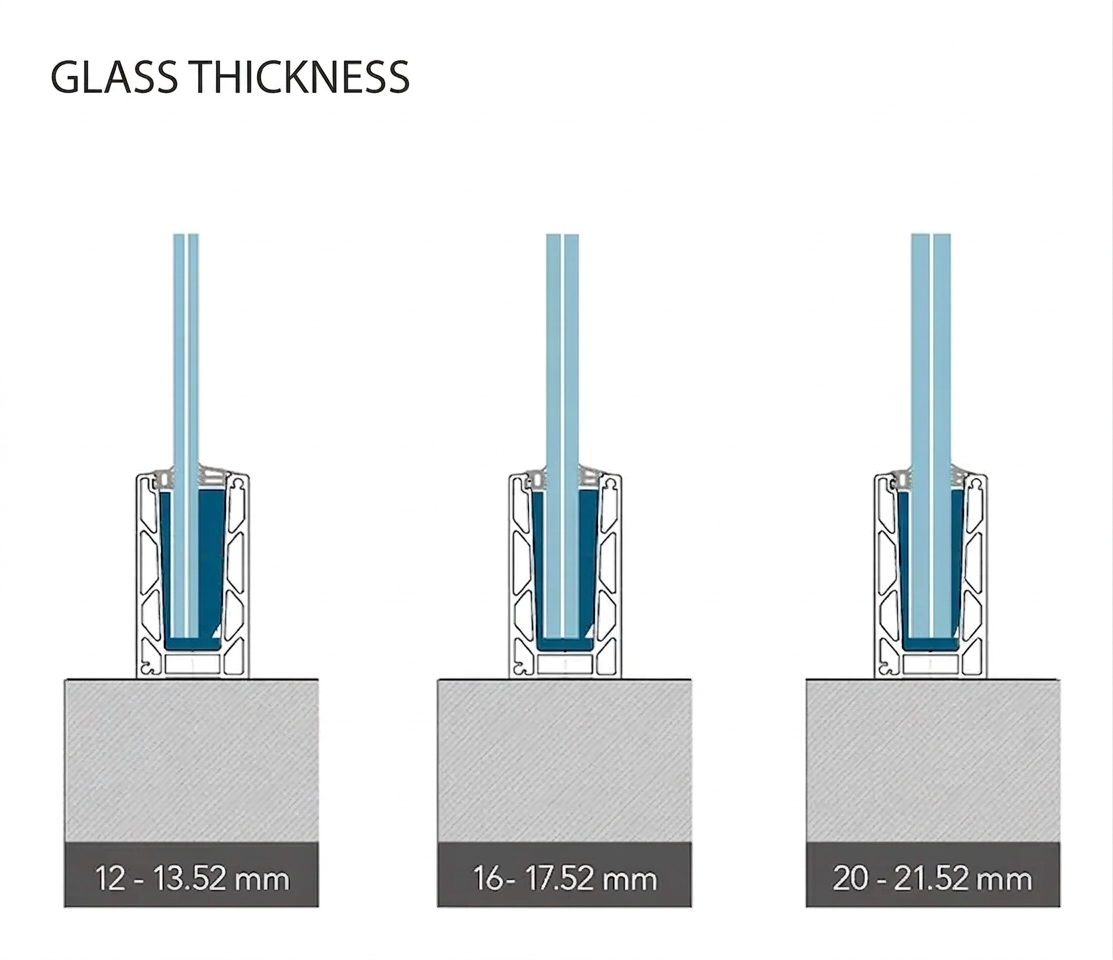

Kompatibilitet med glastykkelser
KE 100-profilen understøtter tre tykkelsesområder for glasplader, hvilket gør det muligt at tilpasse løsningen til projektets krav og gældende sikkerhedsstandarder:
- Glas 12–13,52 mm — standard hærdede og laminerede VSG-plader
- Glas 16–17,52 mm — laminerede plader med øget styrke
- Glas 20–21,52 mm — tykke laminerede plader til anvendelser med høje belastninger

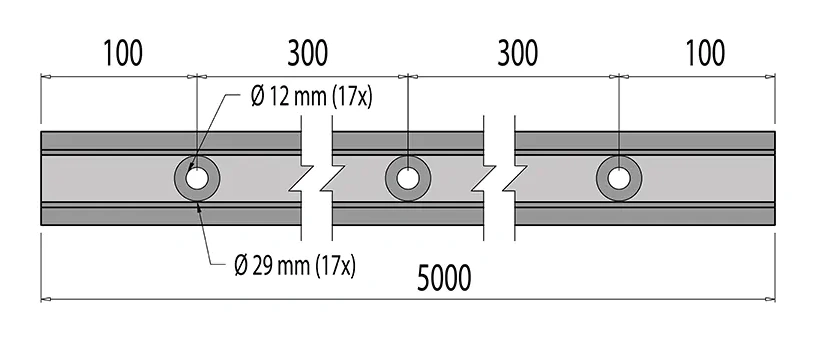

Dimensioner og placering af monteringshuller
Profilen har 17 gennemgående huller med diameter Ø 12 mm med forsænkninger Ø 29 mm, der gør det muligt at skjule skruehovedet. Hullerne er placeret symmetrisk langs profilens akse:
- Afstand fra kant til første hul: 100 mm
- Afstand mellem huller: 300 mm
- Afstand fra sidste hul til kant: 100 mm
- Samlet profillængde: 5000 mm
Forankringsmetode og montering
Profilen monteres fra oven til underlagsfladen (f.eks. loft, attika, balkonkant). Forankring udføres med skruer gennem fabriksfremstillede huller med forsænkninger. Den udstående del af profilen (20 mm under basen) placeres i det forberedte underlag, hvilket sikrer en stabil og holdbar forbindelse.

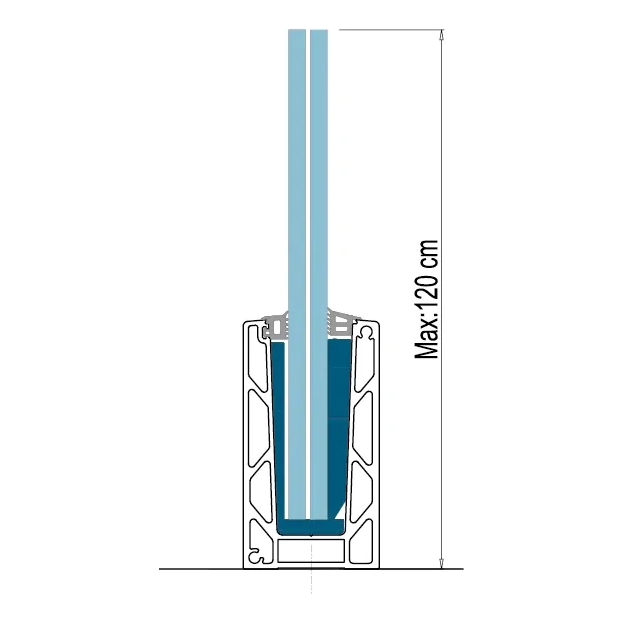

Maksimal glashøjde
KE 100-profilen tillader montering af glasplader med en maksimal højde på 120 cm (1,2 m). Ved denne højde bevarer profilen fuld bæreevne og stabilitet, hvilket bekræftes af testresultater for vind- og stødbellastninger for de enkelte glastykkelser.

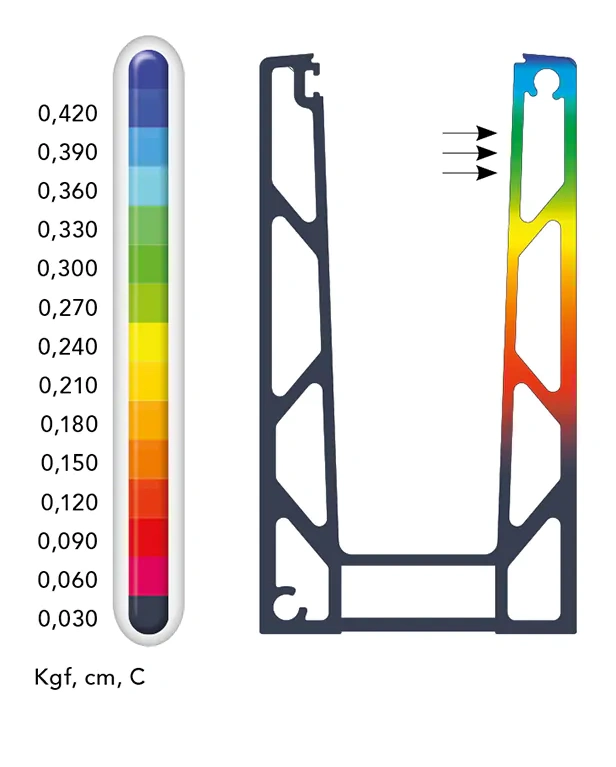

Profilens styrkeanalyse
Resultaterne af forskydningsanalysen udført med finite element metoden (FEM) bekræfter konstruktionens høje stivhed. Simuleringen blev udført for en profil med baselængde 1 m, under vandret belastning under 500 kg (5000 N), fra base til profilens højeste punkt. Den maksimale forskydning på profilens øvre kant er inden for tilladte grænser (værdiskala fra 0,030 til 0,420 Kgf, cm, C), hvilket garanterer sikker brug af gelænderet.
Maksimale vind- og stødbellastninger — KE-serie
| KE-serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas med højde 1,0 m | Glas med højde 1,2 m | Glas med højde 1,0 m | Glas med højde 1,2 m | Glas med højde 1,0 m | Glas med højde 1,2 m | |||||||
| Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | ||
Tekniske data
| Materiale | Aluminium |
| Tilbehørstype | U-profil |
