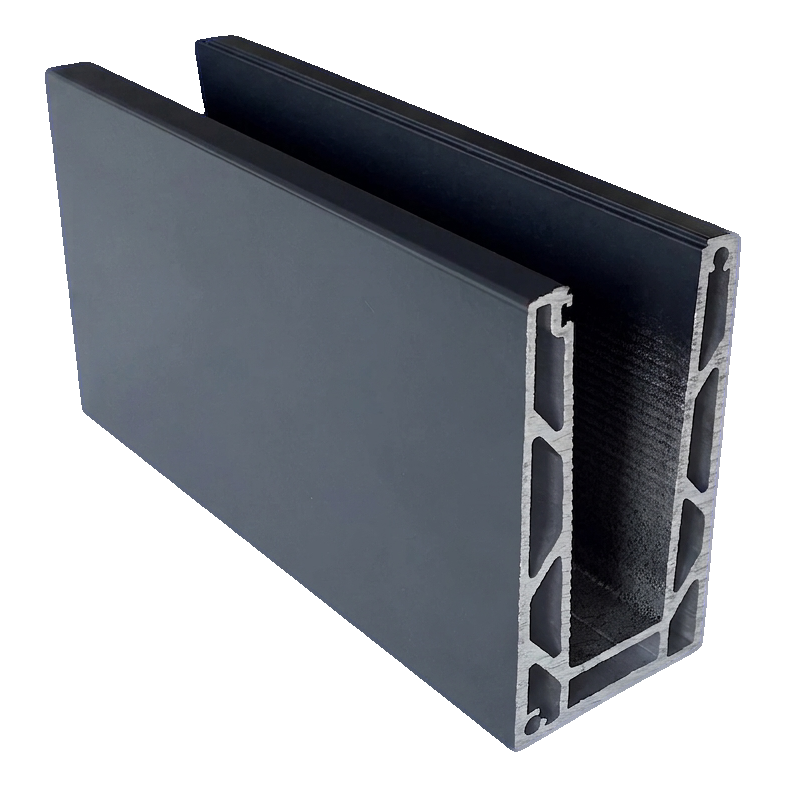

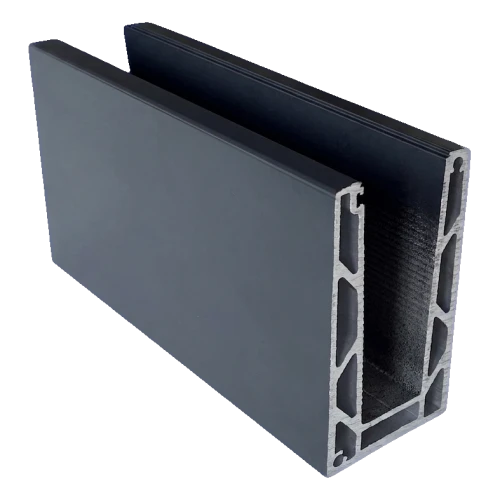

Kozza KE 100 – U-profil til helglasrækværker 5000 mm mørkegrå
produkt utilgængeligt
tilføj til ønskeliste
Beskrivelse
Kozza KE 100 – aluminium U-profil til helglasgelænder 5000 mm mørkegrå
Kammerprofil type U fra Kozza KE 100 serien er en professionel løsning til montering af helglasgelænder med fastgørelse fra toppen. Fremstillet af højkvalitets aluminium EN AW 6063, sikrer den stabil og sikker fastsættelse af glas med tykkelse fra 12 til 21,52 mm — uden behov for yderligere maskerende profiler. Det flade system, udviklet i samarbejde med arkitekter og udførende, kombinerer æstetik fra minimalistisk finish med høj modstandsdygtighed over for belastninger.
Profilen i mørkegrå farve passer perfekt til moderne arkitektur i bolig-, hotel- og kontorbygninger. Takket være GLASSMOVE systemet forløber monteringen problemfrit og kræver ikke specialværktøj, hvilket reelt forkorter gennemførelsestiden på byggepladsen.
Teknisk specifikation
- Serie: Kozza KE 100
- Materiale: aluminium EN AW 6063
- System: fladt, fastgørelse fra toppen
- Profillængde: 5000 mm
- Profilbredde: 60 mm
- Profilhøjde: 110 mm
- Indvendig spaltebredde (til glas): 30 mm
- Basishøjde: 15 mm
- Glastykkelse område: 12 – 21,52 mm
- Maksimal glashøjde: 120 cm
- Farve: mørkegrå (malet)
- Vægt: 23 kg
- EAN: 5903313208109

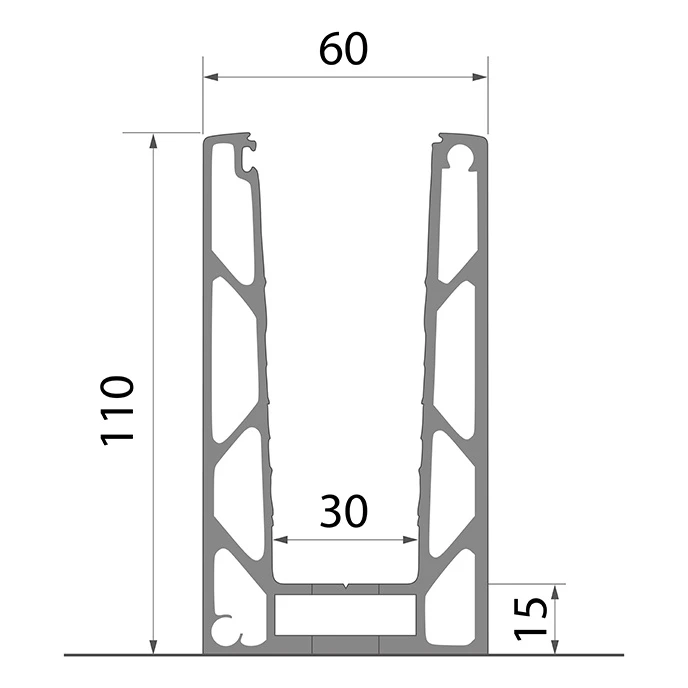

Dimensioner og profiltværsnit

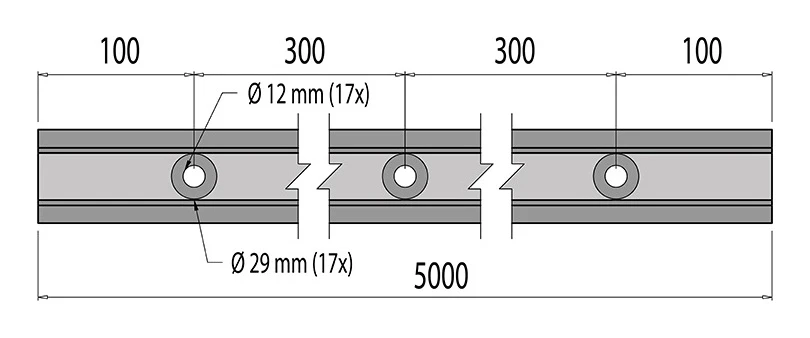

Profilen har 17 monteringshuller fordelt jævnt over hele længden på 5000 mm. Gennemgående huller har diameter Ø 12 mm med forsenkning Ø 29 mm. Hullernes akseafstand er 300 mm, og afstanden fra profilens kant til det første og sidste huls akse er 100 mm.
Kompatibilitet med glastykkelser

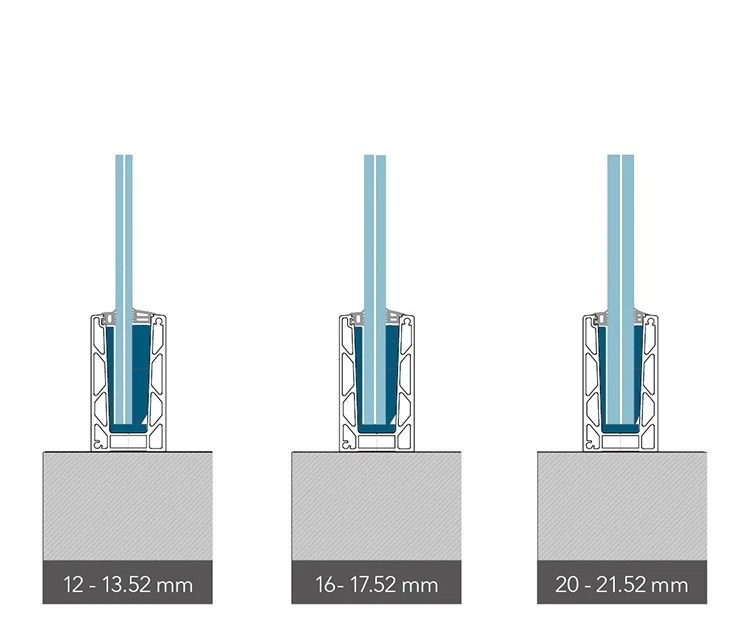

KE 100 profilen håndterer tre glastykkelsesområder, hvilket sikrer universel anvendelse:
- 12 – 13,52 mm — hærdet enkeltlags- eller lamineret glas
- 16 – 17,52 mm — lamineret sikkerhedsglas
- 20 – 21,52 mm — lamineret glas med øget modstandsdygtighed
Maksimal tilladte højde af glaspladen monteret i profilen er 120 cm.
Forankringsmetode
Profilen monteres fra toppen på det forberedte underlag. Forankringsdybden er 20 mm. Monteringssystemet fra toppen eliminerer behovet for adgang fra siden af konstruktionen, hvilket letter monteringen på balkoner, terrasser og trappers kanter. Profilen forankres ved hjælp af skruer gennem 17 fabriksforberedte huller.
Modstandsdygtighed over for belastninger og styrkeanalyse

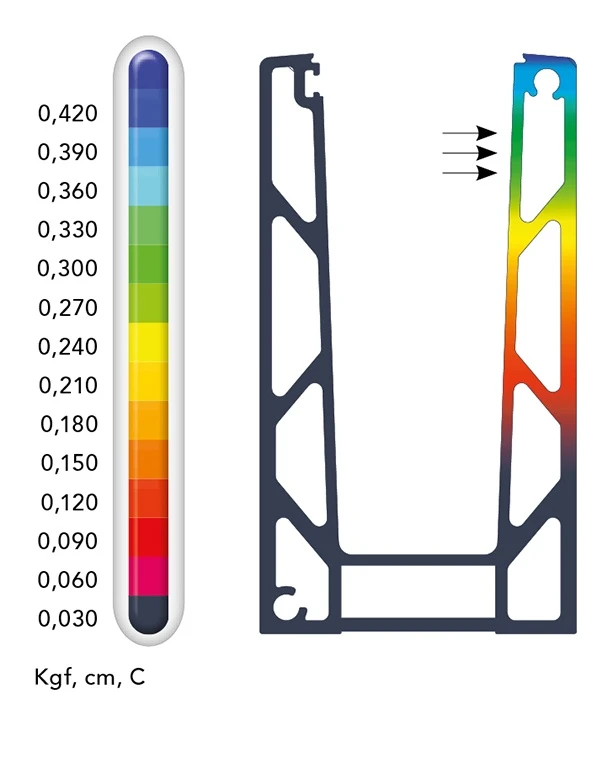

Profil med basislængde 1 m ved vandret belastning op til 500 kg (5000 N·t) bevarer høj stivhed og minimale forskydninger. Finite element analyse (FEM) bekræfter, at maksimale forskydningsværdier under vindbelastning ligger i området fra 0,030 til 0,420 Kgf/cm — største deformationer forekommer i den øvre del af profilen (ved klemmekanten), mens basen forbliver praktisk talt ubevægelig.
Maksimale vind- og stødelastninger
Nedenstående tabel viser tilladelige belastningsværdier for KE serien afhængigt af glastykkelse og -højde:
| KE serie | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas med højde 1,0 m | Glas med højde 1,2 m | Glas med højde 1,0 m | Glas med højde 1,2 m | Glas med højde 1,0 m | Glas med højde 1,2 m | |||||||
| Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | Maks. vind (kN/m²) | Maks. stød (kN/m) | |
| KE 100 | ||||||||||||
Tekniske data
| Materiale | Aluminium |
Sikkerhed
