L-formet ankerbolt (murremsanker) M16 × 350 mm, sort
Murremsanker type L (bøjet L-bolt) med gevind M16 og længde 350 mm i sort udførelse, uden beskyttende belægning. Ankeret er beregnet til varig forankring af murrem og trædele i tagkonstruktioner i betondæk og armerede betonkranse. Den bøjede ende i L-form sikrer en pålidelig forankring i betonen, og den gevindskårne stang gør det muligt at justere murremmens anlægstryk præcist med møtrik og spændskive.
Anvendelse
- Forankring af murrem i armerede betonkranse og betondæk
- Montering af trædele i tagkonstruktioner
- Sammenføjning af trækonstruktioner med betonunderlag
- Montering af syldstokke og underlag til tagstole
Ankeret støbes ind i betonen, når kransen støbes — den bøjede ende i L-form forankres varigt i betonmassen. Når betonen er hærdet, rager den gevindskårne stang lodret op over kransens overflade, så murrem, spændskive og spændemøtrik kan påsættes. Denne konstruktion giver mulighed for justering af anlægstrykket, efter at trædelen er monteret.
Ankerets opbygning

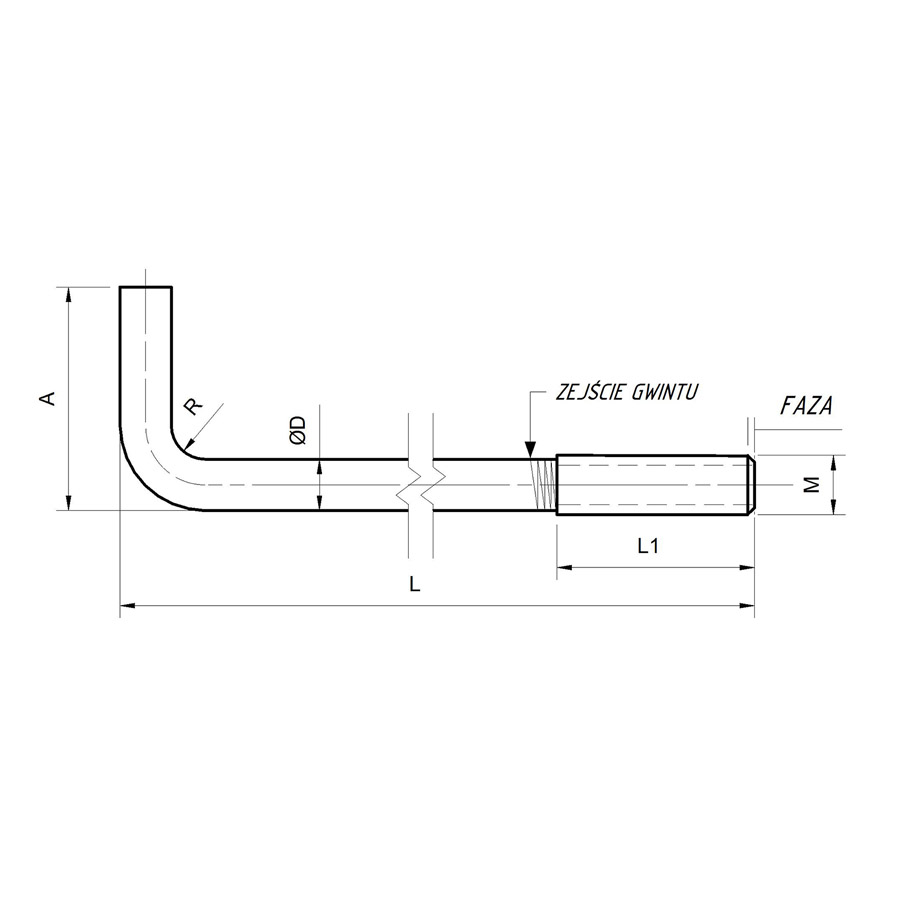

Den tekniske tegning viser ankerets opbygning med angivelse af de vigtigste mål: L — stangens samlede længde, A — længden af den bøjede arm, ØD — stangens diameter, M — gevind, L1 — længden af den gevindskårne del, R — bukkeradius. Stangen er forsynet med en affasning, som gør det lettere at skrue møtrikken på.

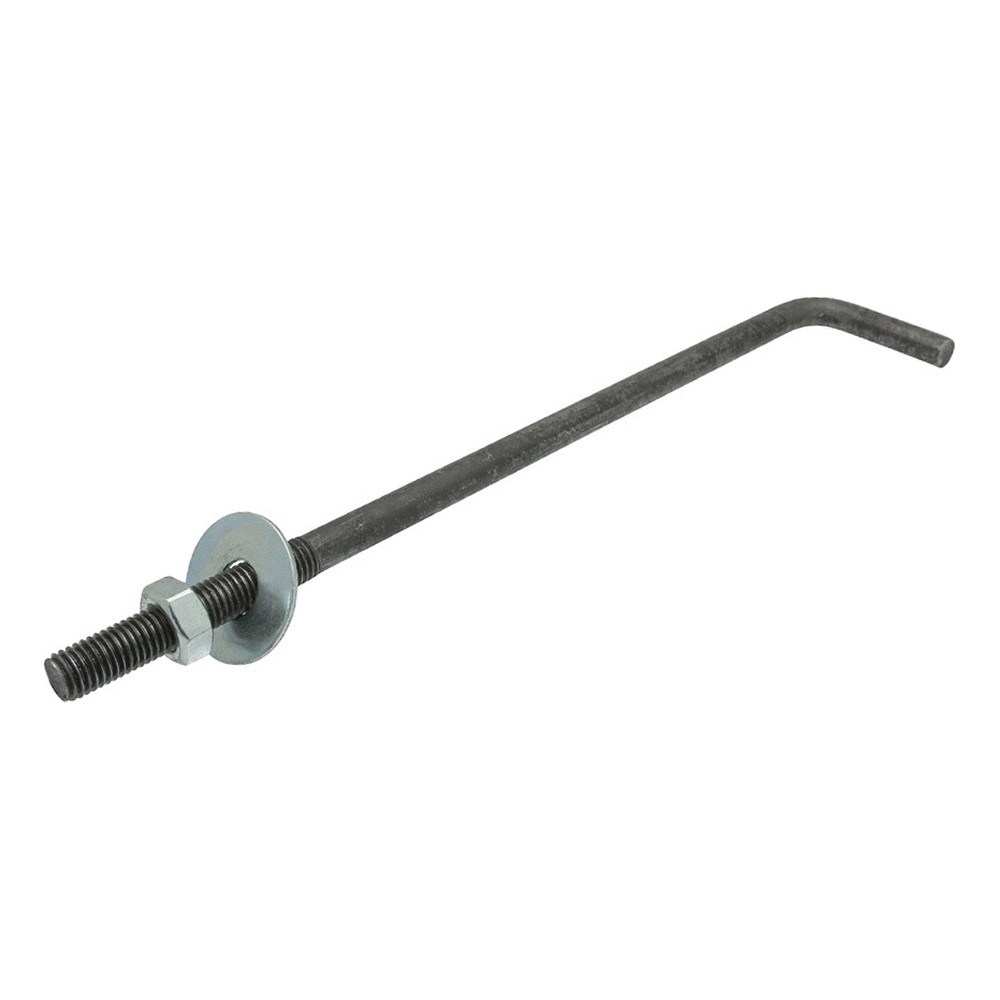

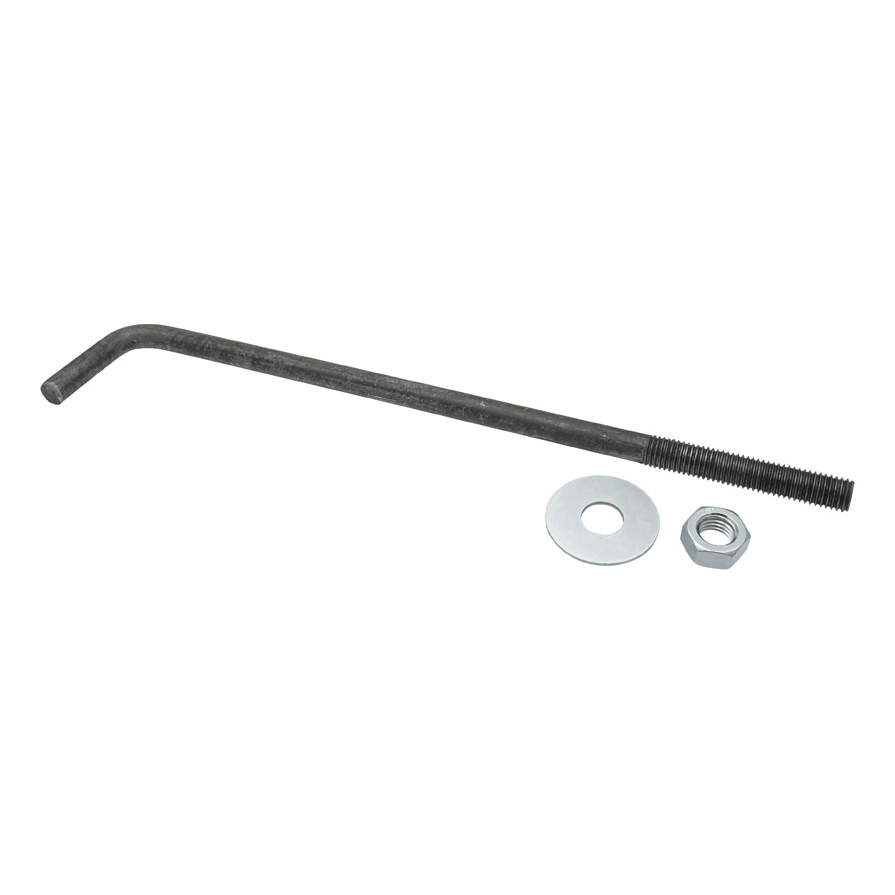

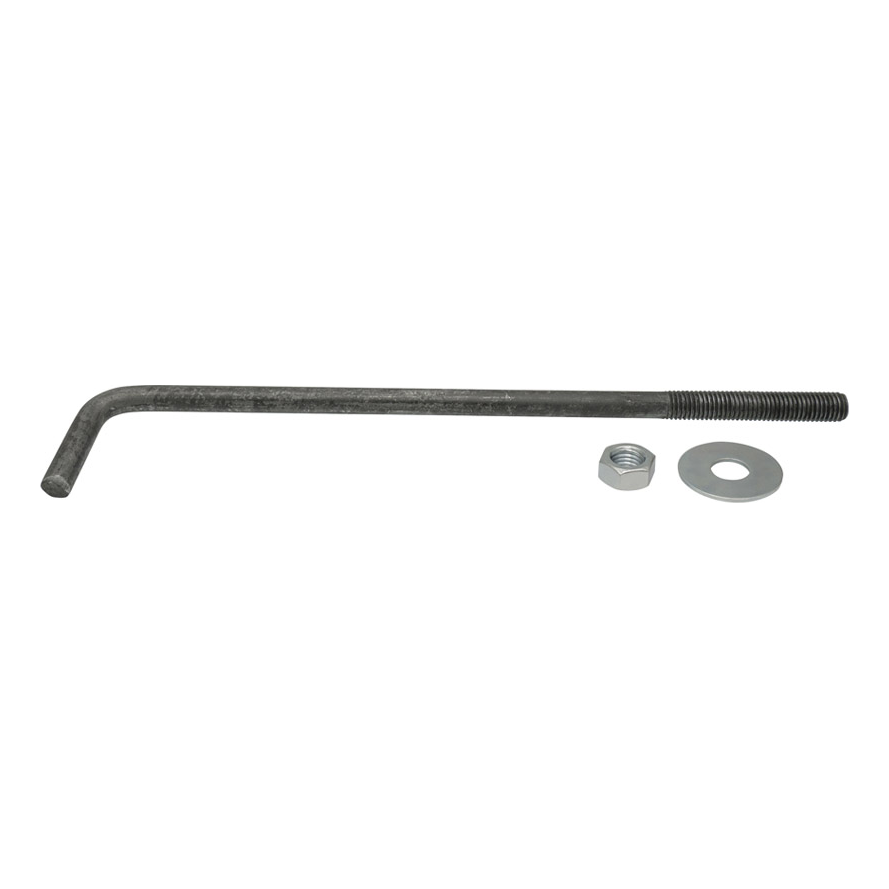

Ankeret leveres komplet med sekskantmøtrik og spændskive, hvilket gør det muligt at montere det med det samme uden at skulle købe yderligere befæstelsesdele. Den sorte udførelse (uden belægning) er beregnet til anvendelser, hvor ankeret arbejder i et beskyttet miljø — indstøbt i kransen og afdækket foroven af murremmen.
Montering og virkemåde
Ved udstøbning af kransen placeres ankeret lodret i forskallingen — den bøjede arm er nedsænket i betonen og fungerer som mekanisk forankring. Når betonen er hærdet, trækkes murremmen ned over den gevindskårne stang (gennem et forud boret hul) og fastspændes derefter med spændskive og møtrik. Gevind M16 giver en stor spændkraft, som er passende selv til tunge tagstole.
Tekniske data
| Gevindtype | M16 |
| Længde [mm] | 350 |
| Belægning | Sort stål (ubehandlet) |
| Materiale | Stål |
