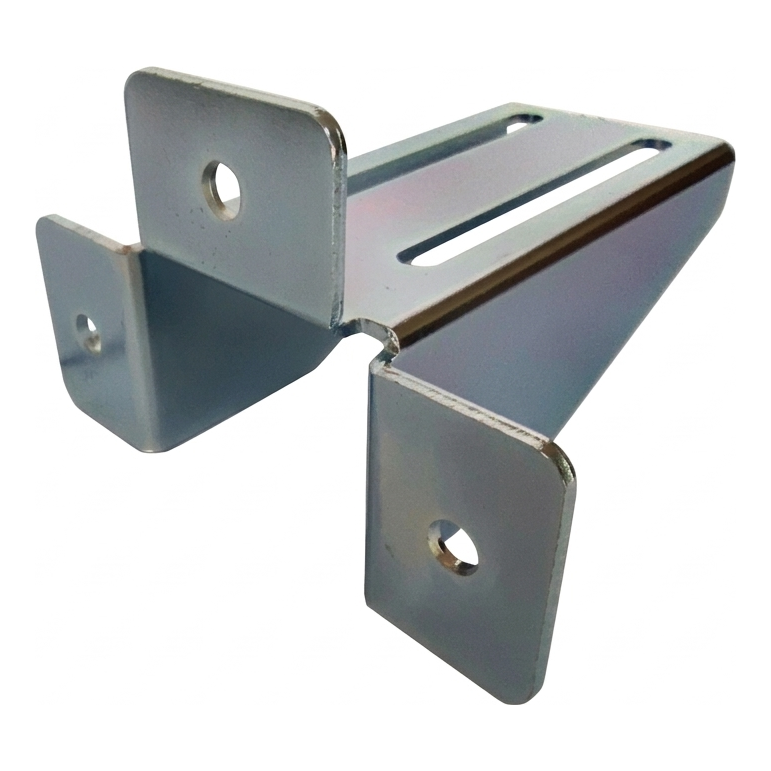

PSG beslag til kantopgang for skydeport – sidemontage, stål
PSG beslag til kantopgang er et stålkonstruktionselement beregnet til sidemontage af kantopgangsbøsning på selvbærende skydeporte. Takket være den solide konstruktion af stålplade med tykkelse på 4 mm og præcise monteringshuller sikrer det varig og stabil fastgørelse af rullebeslag til stolpe eller væg. Produktet forkorter installationstiden — de langsgående huller (bønneformede) muliggør justering af position uden behov for genborning.
Beslaget er et uundværligt element i skydeportsystemer, hvor kantopgangsbeslaget skal monteres fra siden og ikke oppefra. Det fungerer overalt, hvor stolpe- eller vægkonstruktionen kræver, at kantopgangsbøsningen flyttes væk fra monteringsoverfladen — udspringet på 175 mm sikrer tilstrækkelig afstand.

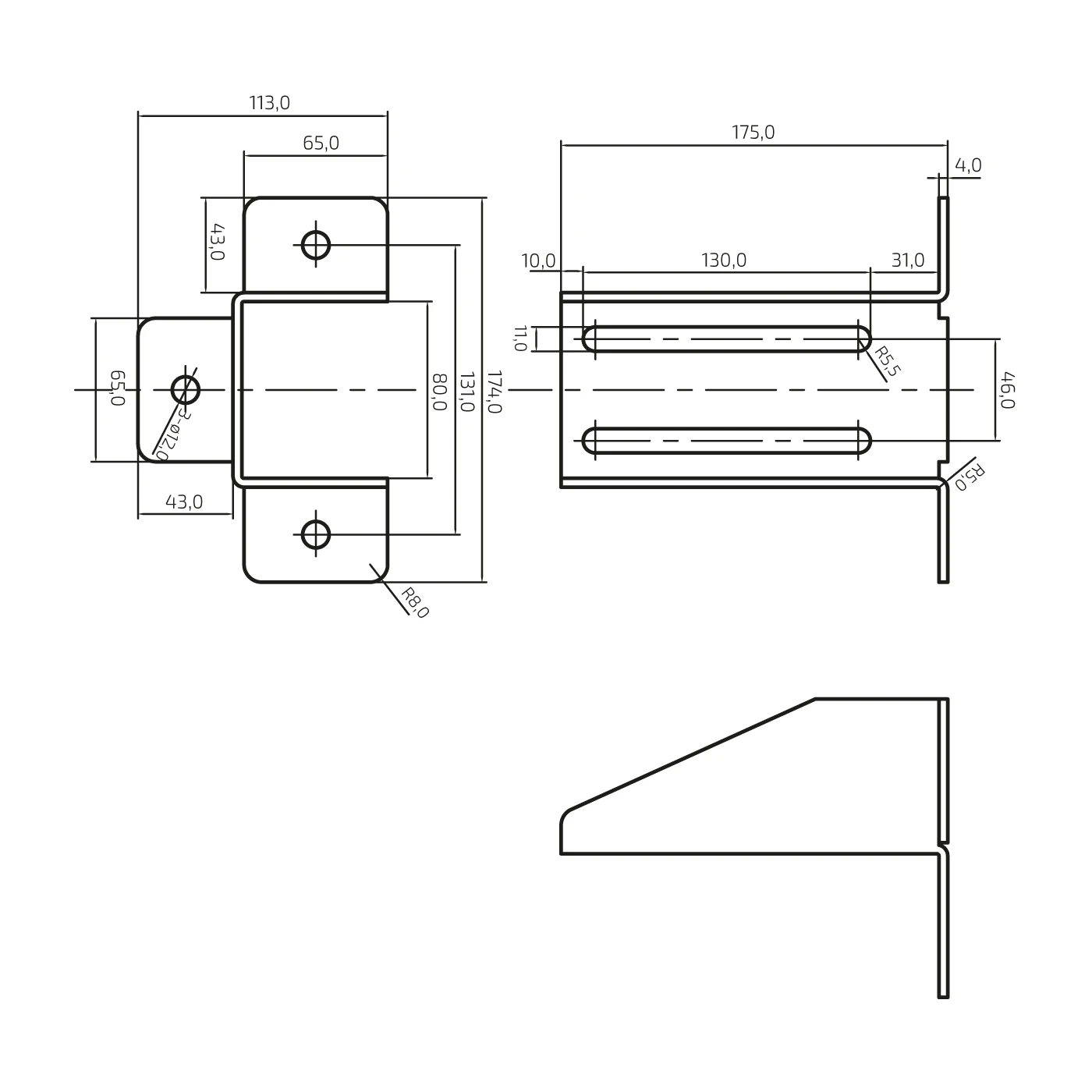

Ydre dimensioner
- Samlet højde: 174 mm
- Samlet bredde: 113 mm
- Længde (udspring fra væg): 175 mm
- Korpushøjde: 80 mm
- Pladetykkelse: 4 mm
- Vægt: 1,156 kg
Monterings- og justeringshuller
- Monteringshuller: 3 × ⌀12 mm (på sideflanger)
- Afstand mellem monteringshuller (lodret): 131 mm
- Langsgående huller (bønneformede): længde 130 mm, bredde 11 mm
- Afstand mellem bønnehuller (lodret): 46 mm
- Afstand fra bønnehul til forkant: 10 mm
- Afstand fra bønnehul til bagkant: 31 mm
- Afrundingsradius på bønnehul: R5,5
Fastgørelsesflanger
- Dimensioner på sideflanger: 65 × 43 mm
- Dimensioner på forflange: 65 × 43 mm
- Afrundingsradius på kanter: R8
- Bøjningsradius: R5
Materiale- og identifikationsdata
- Materiale: stålplade
- Producent: PSG
- EAN: 5903313203593
Beslaget egner sig til montering på både stål- og betonstolper. De langsgående huller muliggør præcis justering af kantopgangsbøsningens position vandret, hvilket er særligt nyttigt ved korrektion af portens akse efter stolpeopsætning. Tre runde huller ⌀12 mm på flangerne sikrer pålidelig forankring af elementet til underlaget.
