Sæt til skydeport – 2 løbevogne med 9 hjul + indløbsbeslag + indløbsrulle
Komplet beslagssæt til selvbærende skydeport, designet til skinner på 80×80×5 mm. Sættet indeholder to løbevogne med 9 plasthjul, et indløbsbeslag og en indløbsrulle – alt, hvad der skal til for en professionel montering af en port med en maksimal belastning på op til 600 kg.

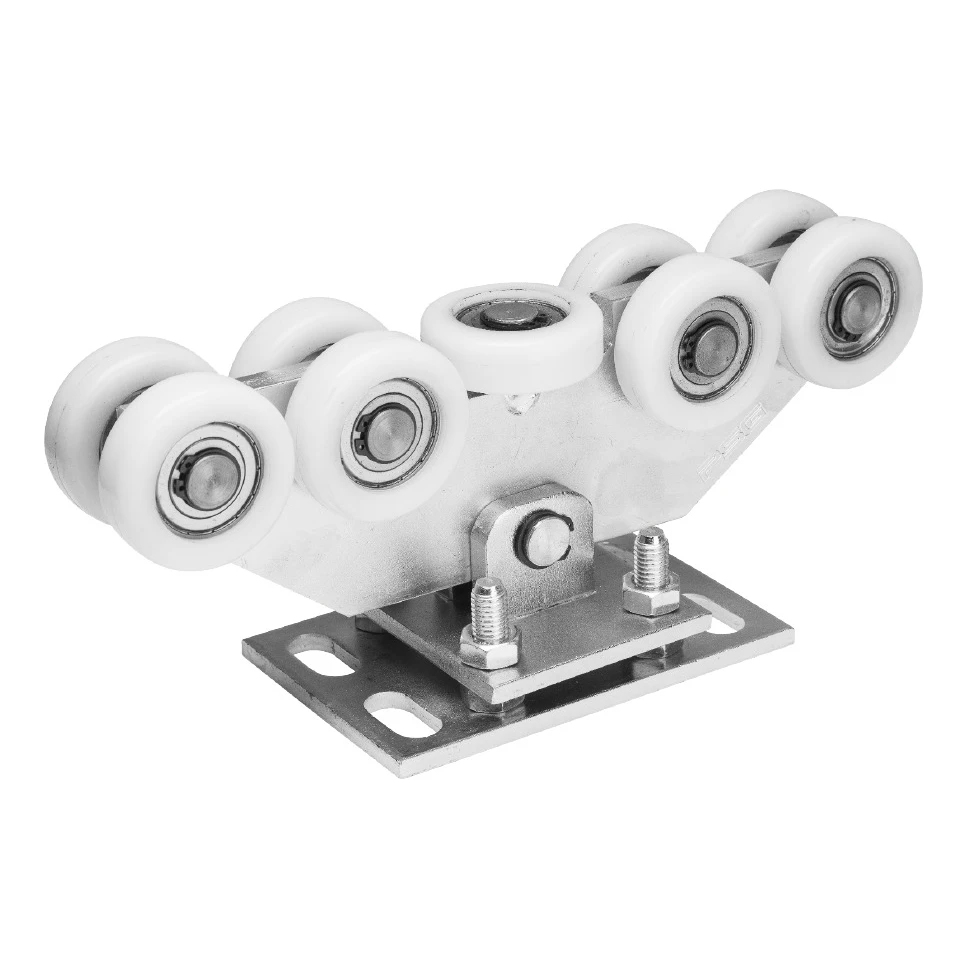

Løbevogn 80 – stille og jævn gang i porten
Løbevogne udstyret med 9 plasthjul sikrer en usædvanligt stille og jævn gang af skydeporten. Takket være kugleleje i hvert hjul opnås minimal rullemodstand, hvilket giver mindre slid på motoren og højere brugskomfort. Hver løbevogn er beregnet til en skinne på 80×80×5 mm og har en solid monteringsplade med huller til fastskruning.
- Maksimal belastning pr. løbevogn: 600 kg
- Antal hjul: 9 stk. (plast med kugleleje)
- Kompatibel skinne: 80×80×5 mm
- Løbevognens mål (l × h × b): 180 × 120 × 155 mm
- Hulafstand på monteringspladen: 140 mm
- Hjulakslernes højde: 65 mm
- Pladens bredde: 68 mm
- Antal i sættet: 2 stk.

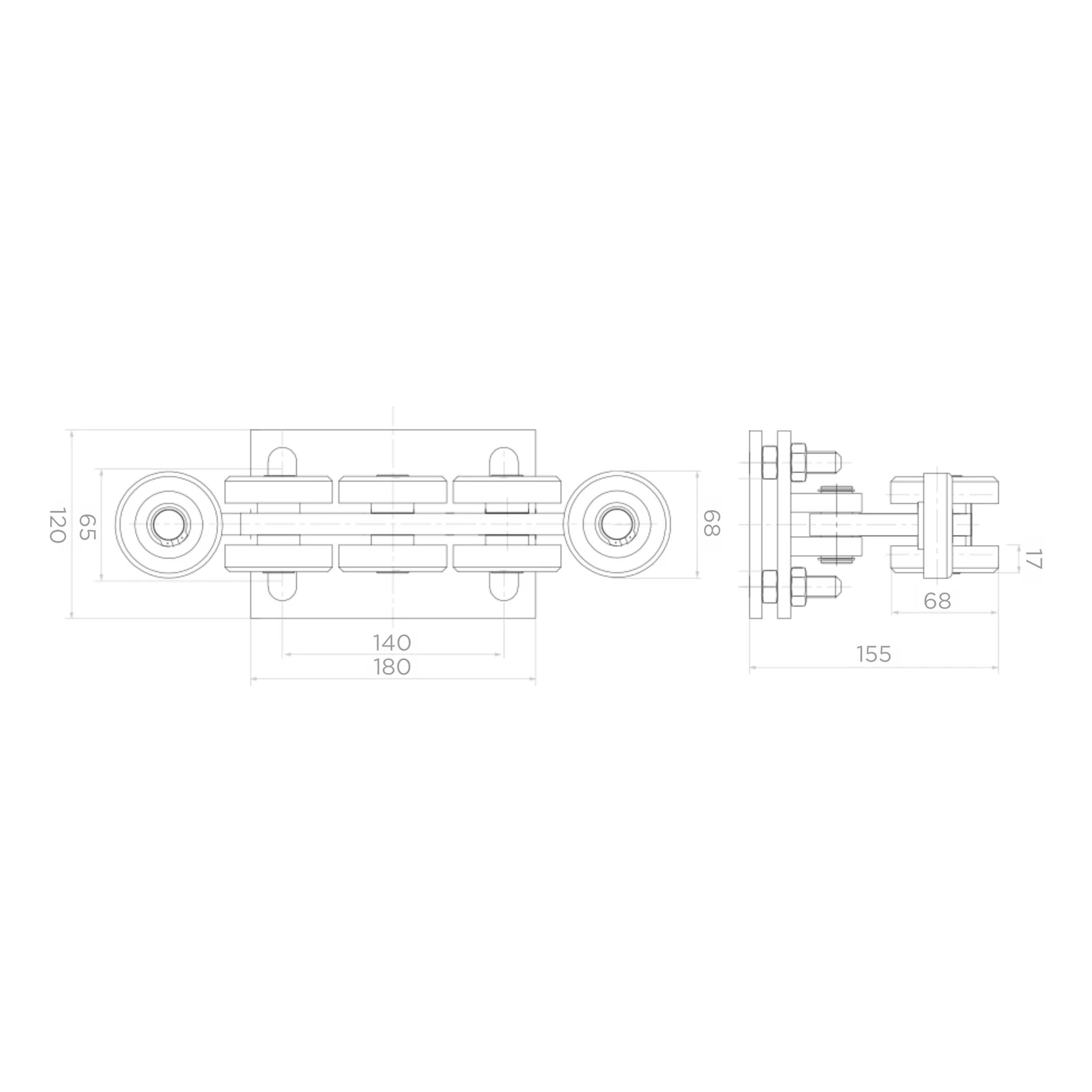

Den detaljerede tekniske tegning af løbevognen viser alle vigtige monteringsmål. Bundpladen på 180 × 68 mm med justerbare skruer gør det muligt at indstille portens niveau præcist efter montering. Løbevognens samlede højde er 120 mm og dybden 155 mm, hvilket skal tages i betragtning ved projektering af fundamentet.

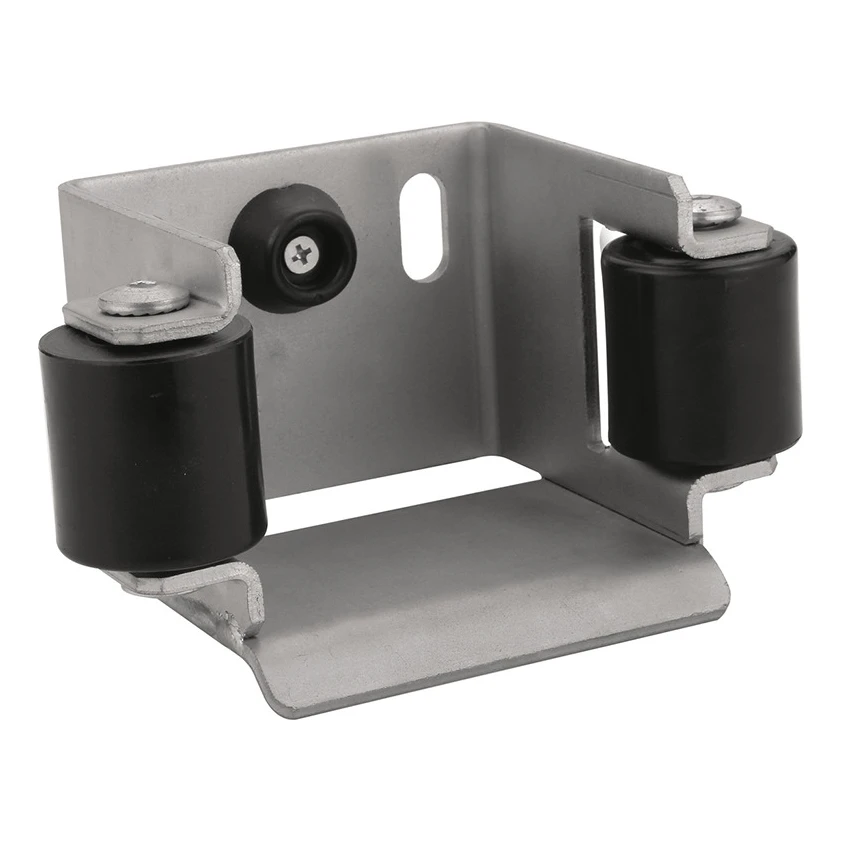

Indløbsbeslag – stabilisering og beskyttelse
Indløbsbeslaget i stål har en dobbelt funktion – det stabiliserer porten, når den er lukket, og fordeler portens vægt på flere bærende elementer, hvilket forlænger løbevognenes levetid betydeligt. Beslaget er udstyret med to styrehjul i plast med en afstand på 88 mm og styrer portens skinne præcist ind. På bagsiden er der to monteringshuller og en gummibuffer, der dæmper stødet ved lukning. Produktet er galvaniseret og vejrbestandigt.
- Kompatibel skinne: 80×80 mm
- Afstand mellem hjulene: 88 mm
- Beslagets mål (l × b × h): 100 × 90 × 85 mm
- Pladetykkelse: 4 mm
- Overfladebehandling: galvaniseret
- Antal i sættet: 1 stk.

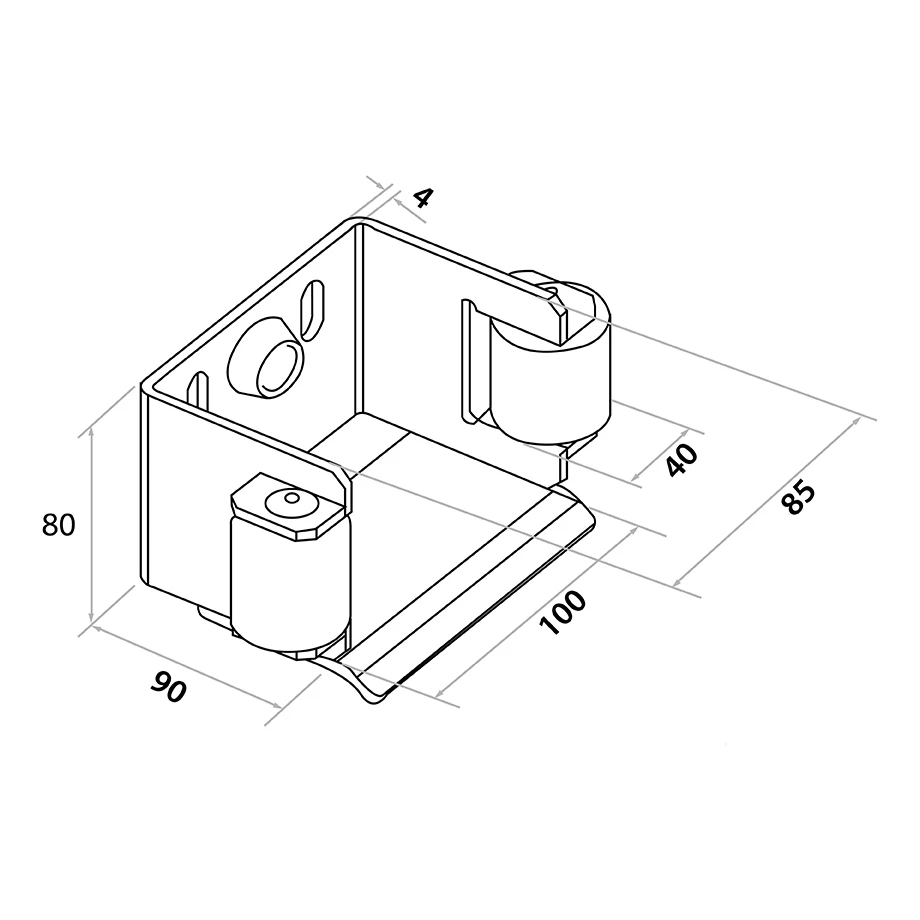

Målskitsen af indløbsbeslaget viser de vigtigste monteringsparametre: bund på 100 × 90 mm, højde 80 mm (med hjul 85 mm), hul til styrehjul med en diameter på 40 mm. Konstruktionen i plade med en tykkelse på 4 mm sikrer tilstrækkelig stivhed og holdbarhed.

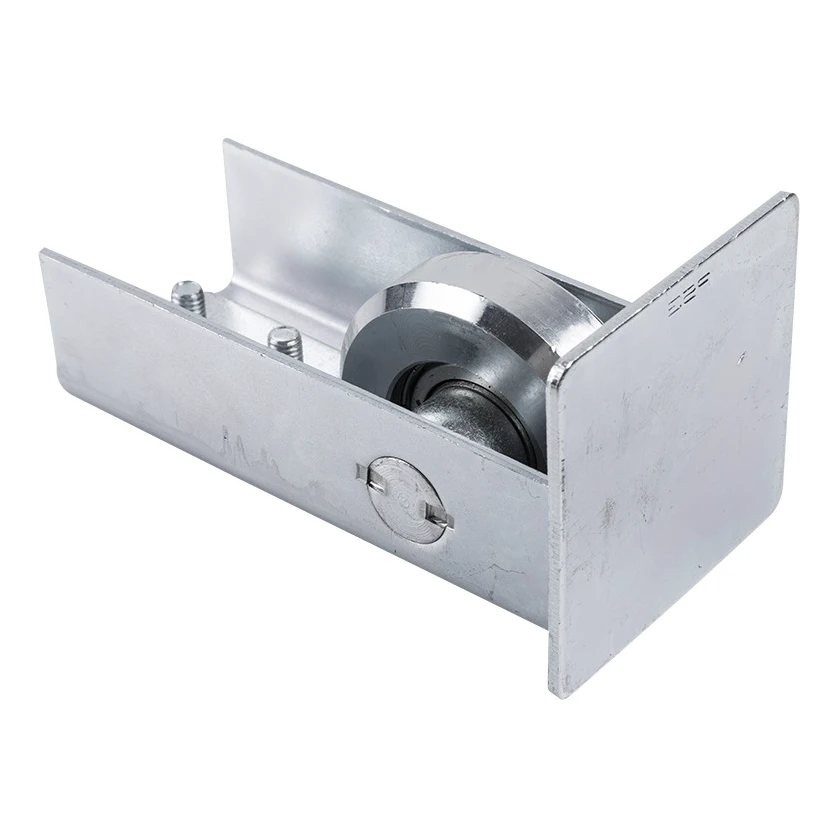

Indløbsrulle – forlænget levetid for systemet
Indløbsrullen i stål monteres i begyndelsen af skinnen på den selvbærende skydeport. Dens opgave er at føre skinnen blidt ind på løbevognene hver gang porten lukkes, hvilket reducerer stød betydeligt og forlænger hele mekanismens levetid. Derudover giver den beskyttelse mod sne og is, der samler sig inde i skinnen. Monteringsskruer medfølger. Produktet er galvaniseret.
- Kompatibel skinne: 80×80×5 mm
- Husets mål (l × b × h): 148 × 80 × 62 mm
- Rullens bredde: 64 mm
- Husets pladetykkelse: 3 mm
- Overfladebehandling: galvaniseret
- Medfølger: monteringsskruer
- Antal i sættet: 1 stk.

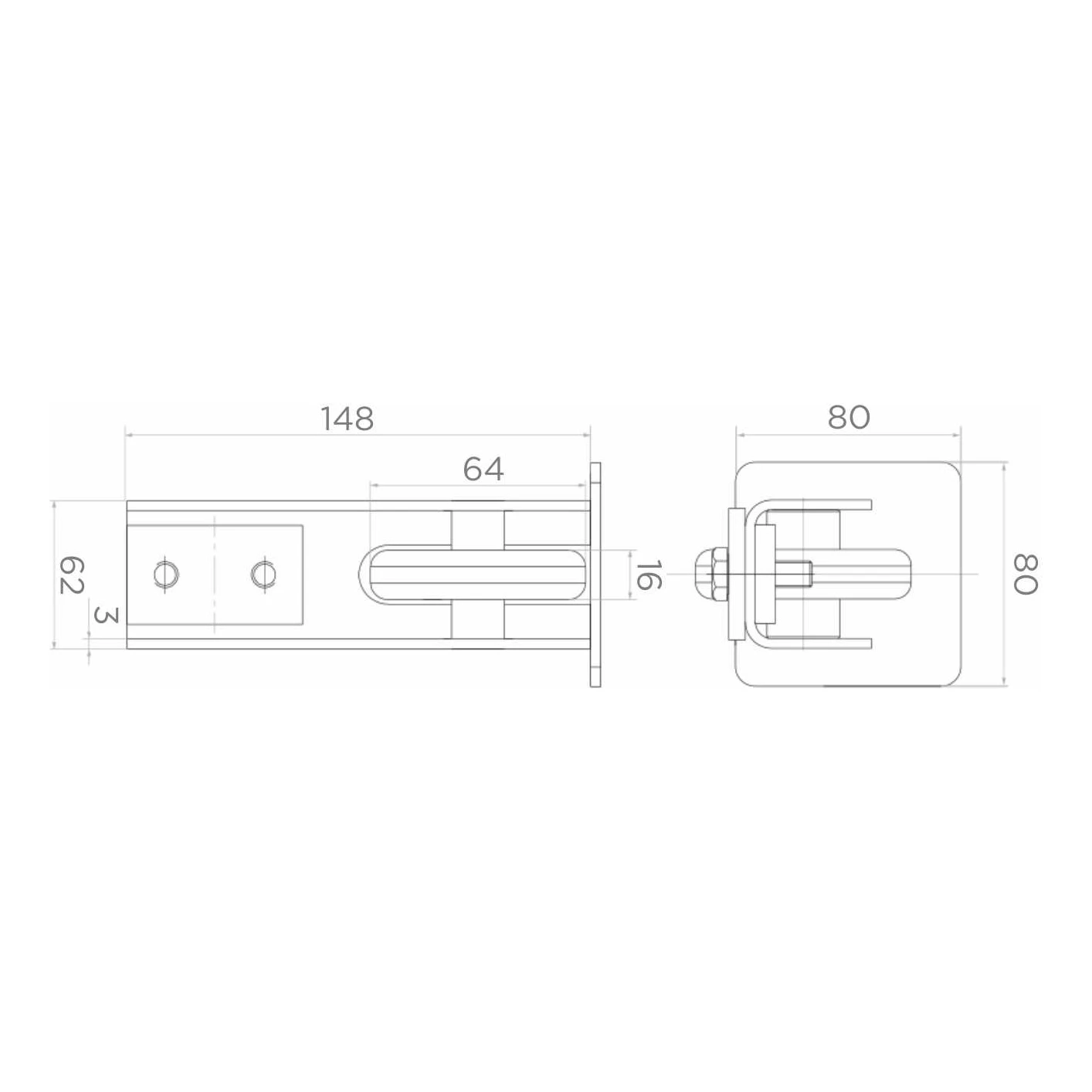

Den tekniske tegning af indløbsrullen viser husets mål: længde 148 mm, bredde 80 mm, højde 62 mm (pladetykkelse 3 mm). Den indvendige rulles bredde er 64 mm, og akselhøjden er 16 mm fra husets bund.

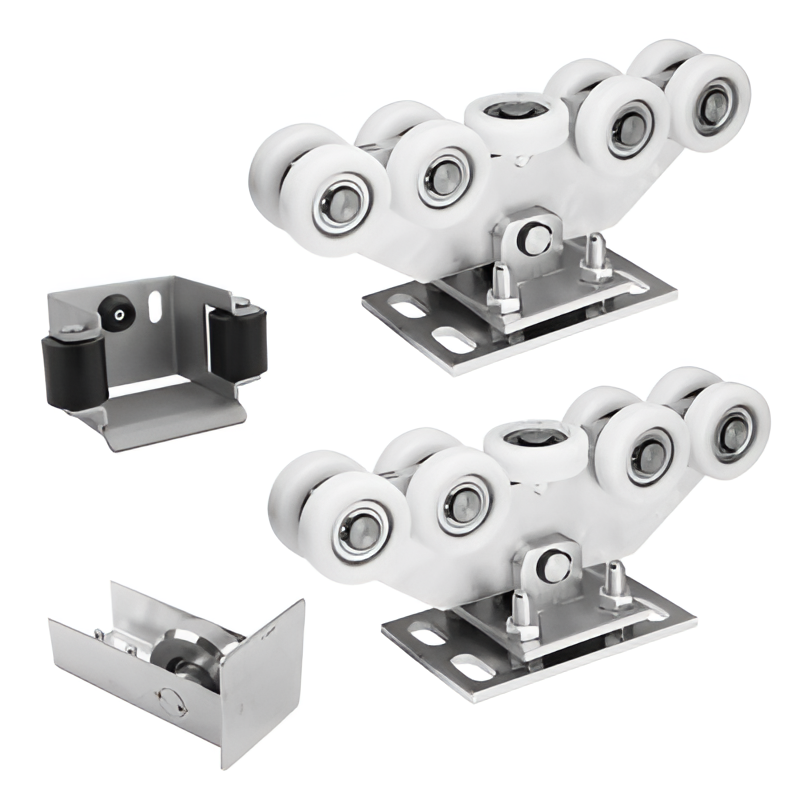

Sættets indhold
- Løbevogn 80 (9 hjul, plasthjul) – 2 stk.
- Indløbsbeslag med to styrehjul – 1 stk.
- Indløbsrulle med monteringsskruer – 1 stk.
Sættet er beregnet til professionel montering af selvbærende skydeporte på skinner på 80×80×5 mm. Alle stålelementer er galvaniserede, hvilket sikrer korrosionsbestandighed og lang levetid under udendørs forhold. Hele sættets vægt er 17,22 kg.
Tekniske data for sættet
- Kompatibel skinne: 80×80×5 mm
- Maksimal belastning (pr. løbevogn): 600 kg
- Materiale i løbevognenes hjul: plast med kugleleje
- Overfladebehandling af stålelementer: galvaniseret
- Sættets vægt: 17,22 kg
- EAN: 5903313203586
Tekniske data
| Antal ruller [szt.] | 9 |
| Vognkonstruktion | Fast |
| Maks. bæreevne [kg] | 600 |
| Hjulmateriale | Plast |
| Løbeskinne størrelse | 80x80x5 |
| Produkttype | Pakke / KIT med tilbehør |
| Type løbesystem | Løbesystem |
