Sideklemme H30 sort anodiseret – PV endeklemme L50

Tilgængelighed: In voorraad (grote hoeveelheden)

Levering inden for: 8 Arbejdsdage

Vægt: 0.02 kg

Pris/ stk: 2,60 kr 2.60

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk: (2,08 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

* Emballagemuligheder:

Stykke
Pakke: 250 stk.
Pakke: 5000 stk.
Pakke: 10000 stk.

antal stk

Total:

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: -

Produktkode: PV-03-02

anbefal til en ven

Beskrivelse

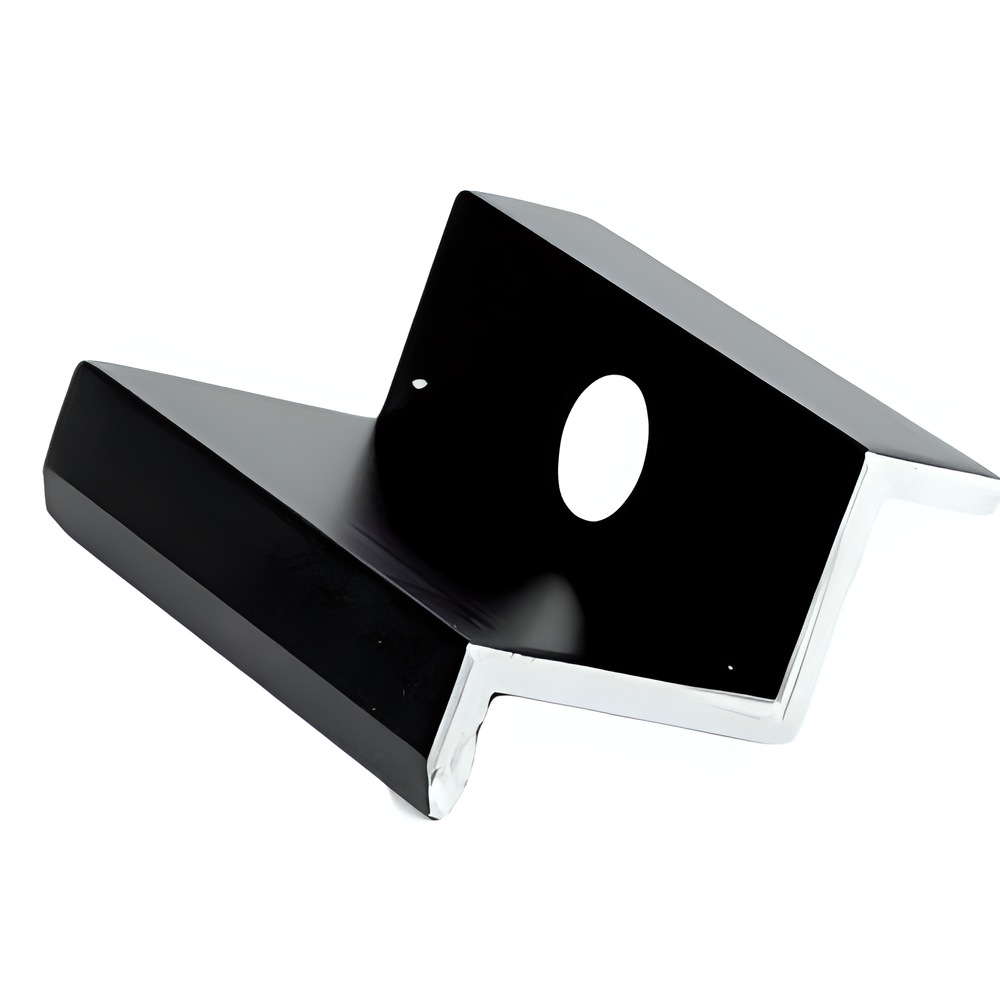

Sideklemme H30 sort anodiseret – PV endeklemme L50

Sideklemme (endeklemme) H30 til fastgørelse af den udvendige kant på solcellepaneler med en rammetykkelse på 30 mm. Fremstillet af aluminium 6060 med sort anodisering, som øger korrosionsbestandigheden og giver installationen et æstetisk udseende.

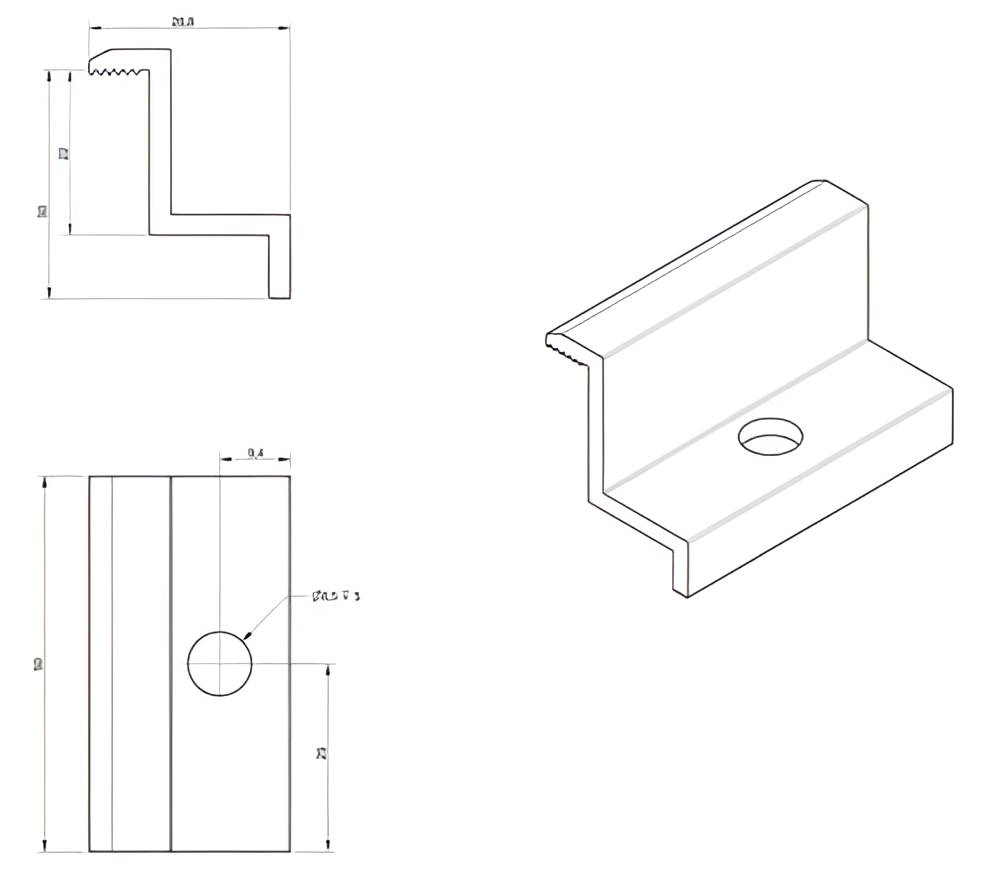

Teknisk tegning af sideklemme H30 – dimensionerede visninger og isometrisk visning

Anvendelse og montering

Sideklemmen fungerer som et afsluttende element for enderne af rækker af solcellemoduler — både på flade tage og skrå tage. Til fastgørelse af paneler til hinanden skal der anvendes midterklemmer. Sættet indeholder kun aluminiumsklemmen — skrue og møtrik skal vælges separat.

Kompatibilitet med monteringsprofiler

Aluminiumsprofiler til sekskantskrue

Aluminiumsprofiler til T-skrue

Trapezprofiler til tage af trapezplade

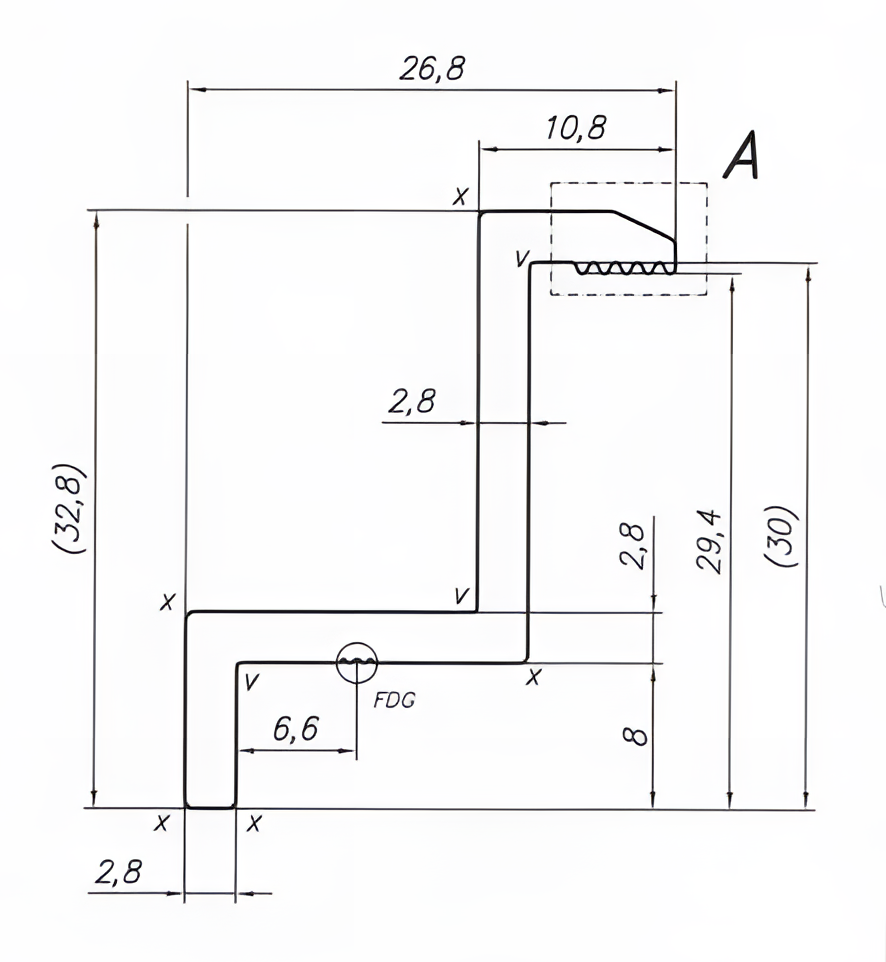

Dimensioneret tegning af sideklemmeprofil H30 – tværsnit med detaljerede mål

Mål og tekniske parametre

Bredde: 26,8 mm

Total højde: 32,8 mm

Arbejdshøjde (H): 30 mm

Længde: 50 mm

Monteringshul: Ø8,5 mm (til M8-skrue)

Vægtykkelse: 2,8 mm

Materiale: aluminium 6060

Finish: sort anodisering

Farve: sort

Valg af unbrakoskrue DIN 912

Profiltype	Skruestørrelse
T-profil	M8x20
Sekskantprofil	M8x20
Trapezbro (til not)	M8x20
Trapezbro (til sekskantskrue)	M8x20

Det anbefalede tilspændingsmoment skal fastlægges i overensstemmelse med solcellepanelproducentens retningslinjer.

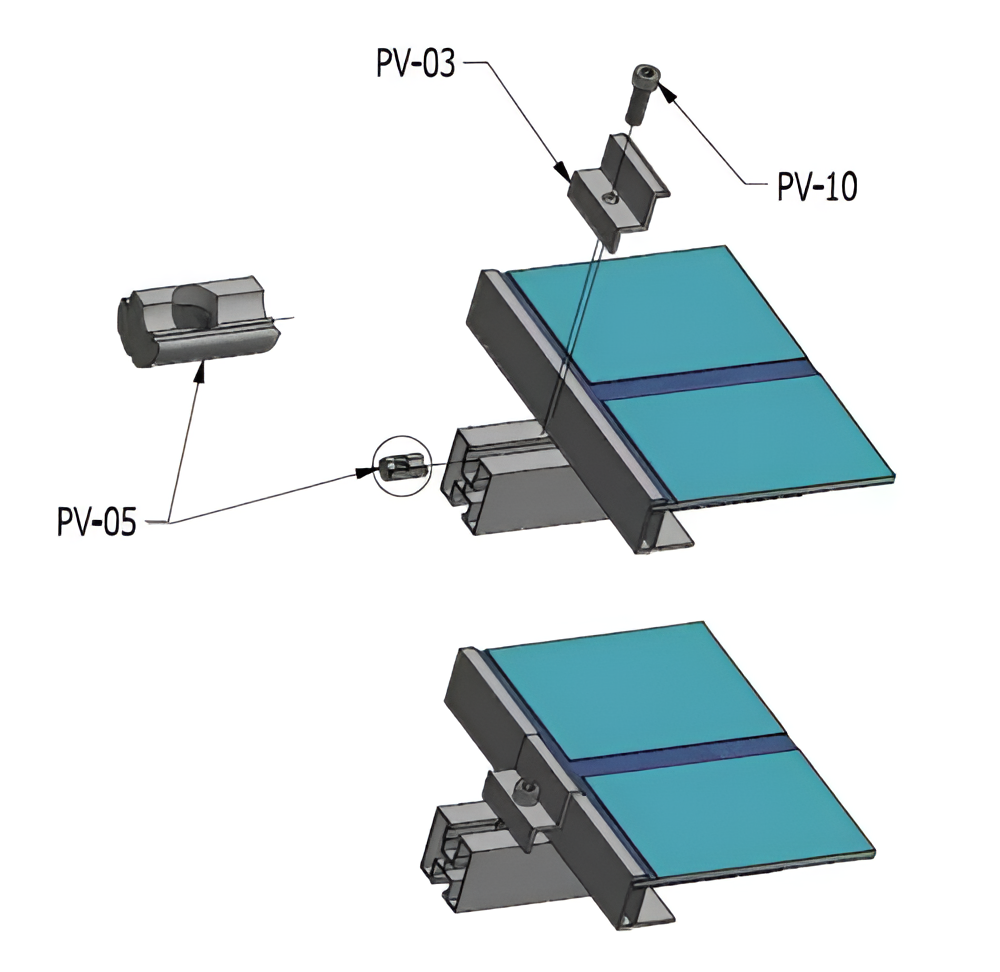

Monteringsdiagram for sideklemme med glidenot og skrue på aluminiumsprofil

Monteringsdiagrammet viser, hvordan sideklemmen placeres på aluminiumsprofilen ved brug af en glidenot og en unbrakoskrue. Klemmen presser mod kanten af solcellemodulet og sikrer en stabil og sikker fastgørelse.

Monteringsvejledning til glidenoter og skruer på aluminiumsprofilen i solcellesystemet

Tekniske data

Klemtype	Endeklemme
Jordstift	Nej
Medfølgende tilbehør	Uden tilbehør
Paneltykkelse [mm]	30
Farve	Sort

Sikkerhed
