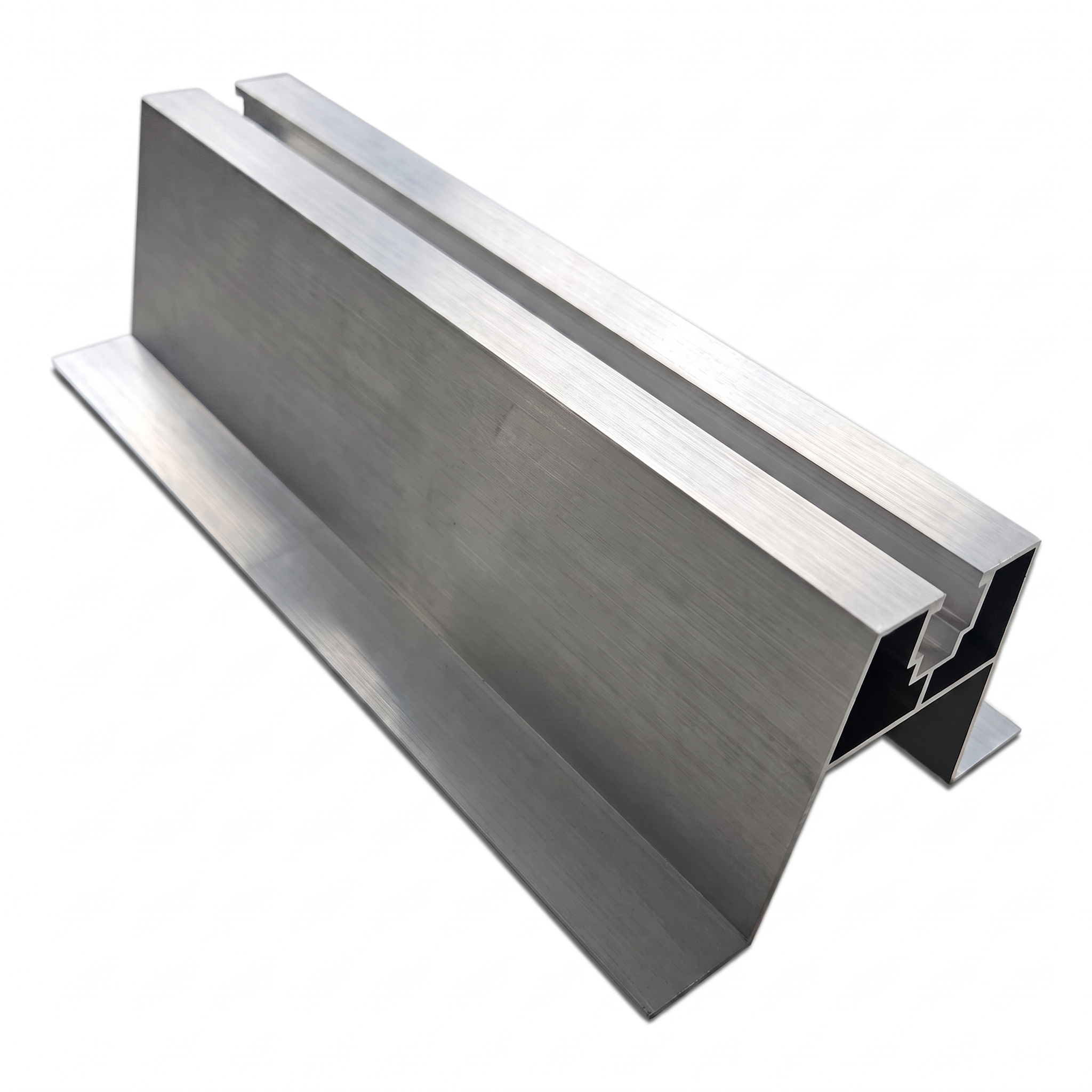

Skrå trapezbroklods med EPDM-pakning H63 L330 – aluminium
Skrå trapezbroklods med EPDM-pakning er et aluminium afstandselement beregnet til montering af solcelleanlæg på tage beklædt med trapezplade. Profilets skrå form afspejler nøjagtigt bølgegeometrien på trapezpladen og sikrer et stabilt og tæt underlag for montageskinnen uden behov for yderligere udligningsunderlag.
Takket være den indbyggede EPDM-pakning beskytter broklodsen effektivt tagbeklædningen mod vandindtrænging ved fastgøringspunktet. Pakningen kompenserer for ujævnheder i pladernes overflade og dæmper mikrosvingninger, hvilket forlænger forbindelsens levetid og minimerer risikoen for korrosion ved kontaktpunktet.
Fordele for monteringsteamet
- Skrå geometri — profil tilpasset hældningen på trapezpladens bølge, eliminerer behovet for at skære og bøje elementer på byggepladsen
- EPDM-pakning medfølger — monteringsklar komponent, der ikke kræver separat bestilling og liming af pakninger
- Aluminium — let materiale med høj korrosionsbestandighed, som gør det nemt at transportere op på taget og sikrer årelang holdbarhed
- Kompakt vægt på 0,350 kg — let at håndtere og opbevare, belaster ikke tagkonstruktionen
Mål og tekniske parametre
- Længde (L): 330 mm
- Højde (H): 63 mm
- Samlet basisbredde: 94,4 mm
- Øvre platforms bredde: 40 mm
- Profilets vægtykkelse: 1,2 mm
- Vægtykkelse i fastgøringskanal: 1,3 mm
- Øvre kanalbredde (udvendig): 16,3 mm
- Øvre kanalbredde (indvendig): 13,7 mm
- Vægt: 0,350 kg
Materiale og overfladebehandling
- Profilets materiale: aluminium
- Overfladebehandling: standard anodisering
- Pakning: EPDM
Profilets opbygning

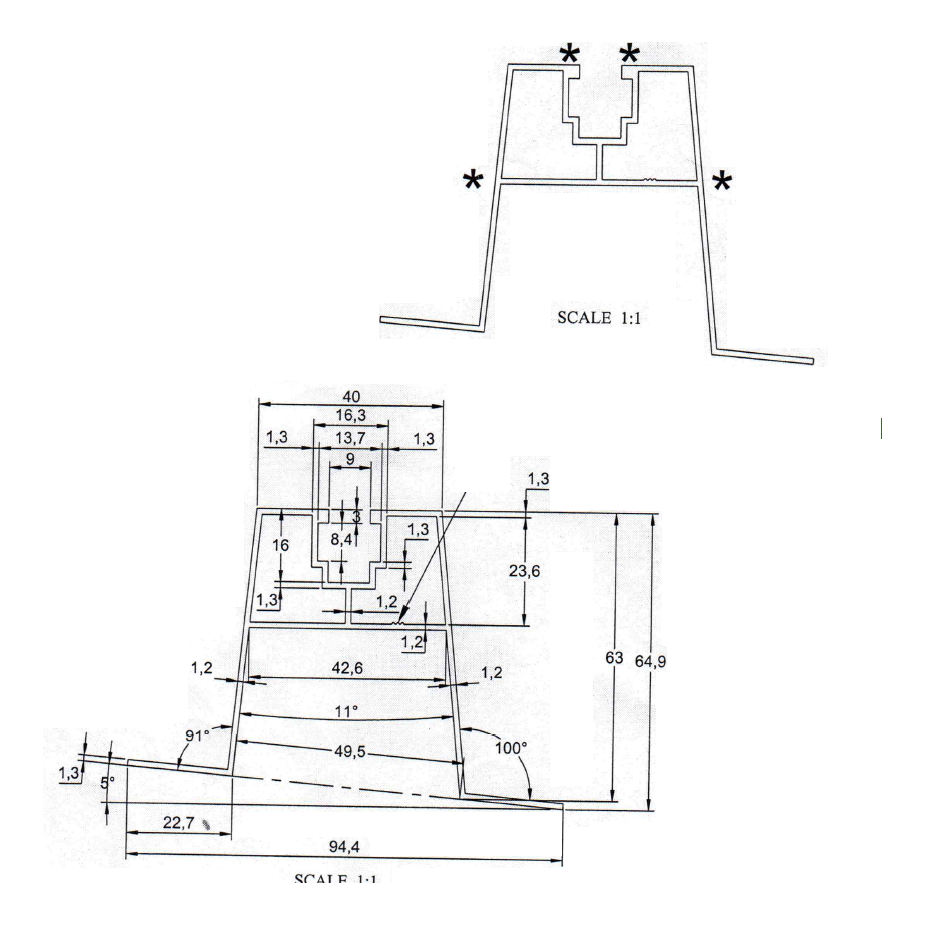

Profilets trapezformede tværsnit har to symmetriske fødder, der hviler mod tagpladernes overflade. Sidevæggene overgår til en indvendig forstærkningsribbe. I den øverste del af profilet er der en monteringskanal med en indvendig bredde på 13,7 mm og en åbning på 8,4 mm, som muliggør fastgøring af bolte og klemmer til bæreskinner. Steder markeret med et stjerne-symbol kan vise termiske mærker (heat lines), der opstår under aluminiumsekstruderingsprocessen – dette betragtes ikke som en kvalitetsfejl.
Den skrå trapezbroklods H63 L330 er et pålideligt mellemled mellem trapezpladen og solcelleanlæggets konstruktion, som reducerer monteringstiden og øger kvaliteten af enhver taginstallation.
