Synerga Balus 1 – PV-monteringssæt til altanbalustrade
Synerga Balus 1 er et komplet monteringssæt, der gør det muligt at fastgøre solcellepaneler på altan-, terrasse- eller andre gelændere. Takket være brugen af rustfrit stål H17 og aluminium 6060 er konstruktionen let, holdbar og modstandsdygtig over for vejrforhold. Sættet er beregnet til PV-moduler med en maksimal højde på 1052 mm og giver panelet en hældningsvinkel på 10°.
Beslagets moderne, minimalistiske design gør, at det monterede panel harmonerer smukt med bygningens facade. En ideel løsning til flerfamilieboliger og alle steder, hvor det ikke er muligt at montere PV-anlægget på tag eller jord.
Tekniske parametre
- Maksimal størrelse på PV-paneler: 1052 mm
- Panelets hældningsvinkel: 10°
- Materiale til beslag: rustfrit stål 1.4016/H17, tykkelse 5 mm
- Materiale til vinkelbeslag 65×65: rustfrit stål 1.4016/H17
- Materiale til samlestykker og profiler: aluminium 6060
- Monteringsprofiler: 40×40×1040 mm
- Tætning: EPDM 80 cm

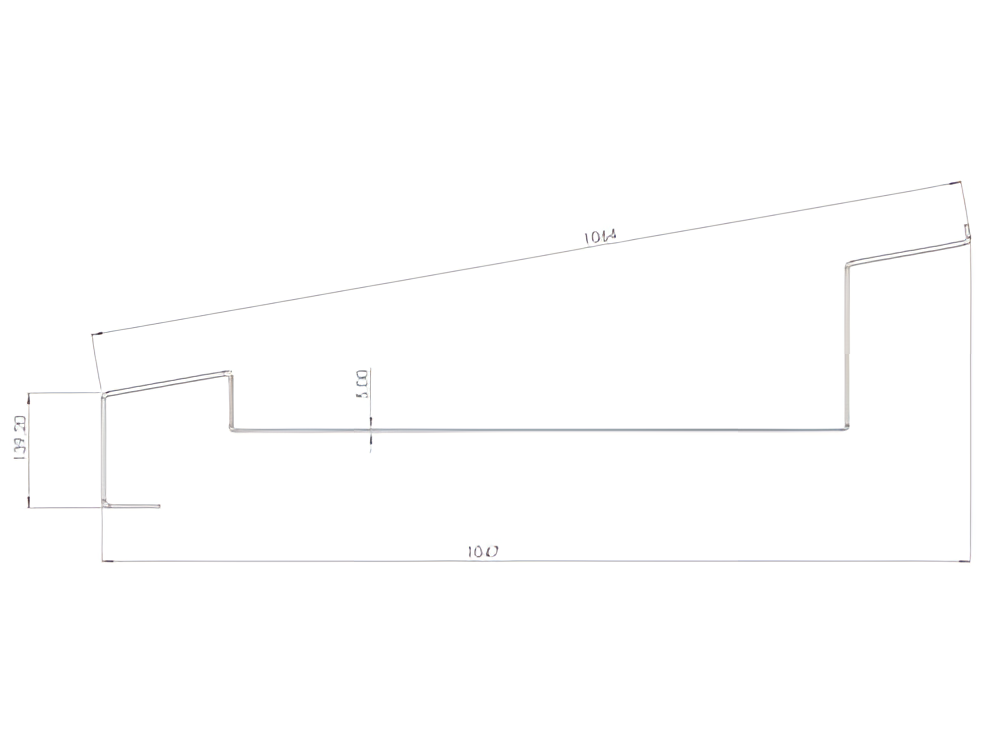

- Mål på bærebeslag: længde 1000 mm, skrå 1014 mm, dybde 139,20 mm, tykkelse 3 mm
- Emballagevægt: 6,75 kg
- Emballagens mål: 114 × 36 × 7 cm

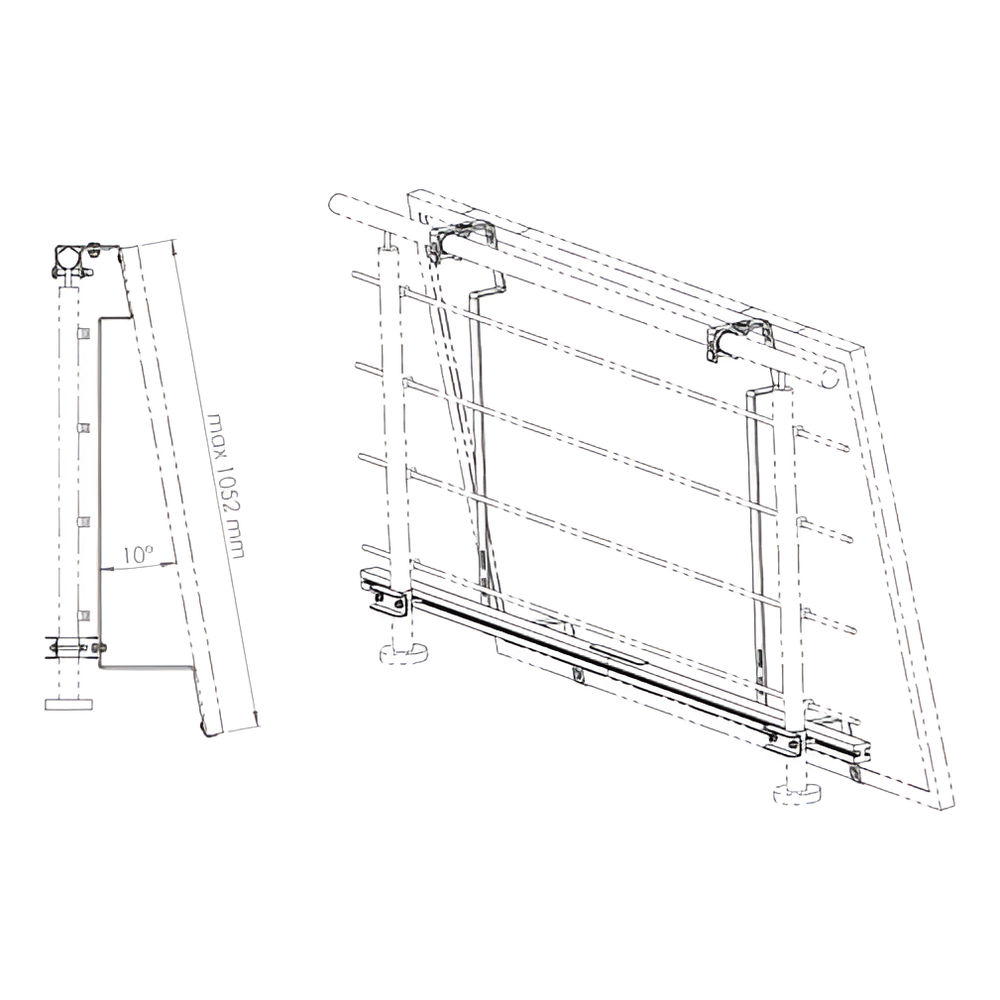

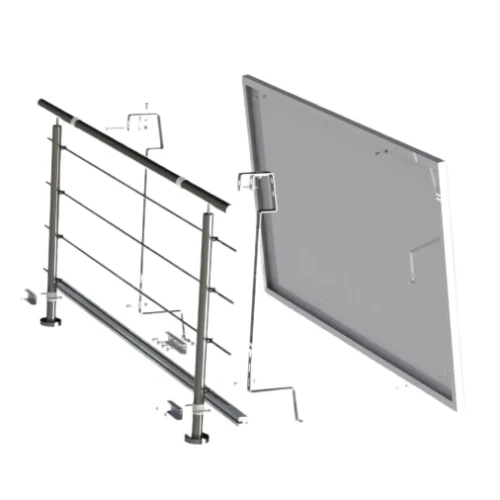

Monteringsskema og konstruktionsvisning

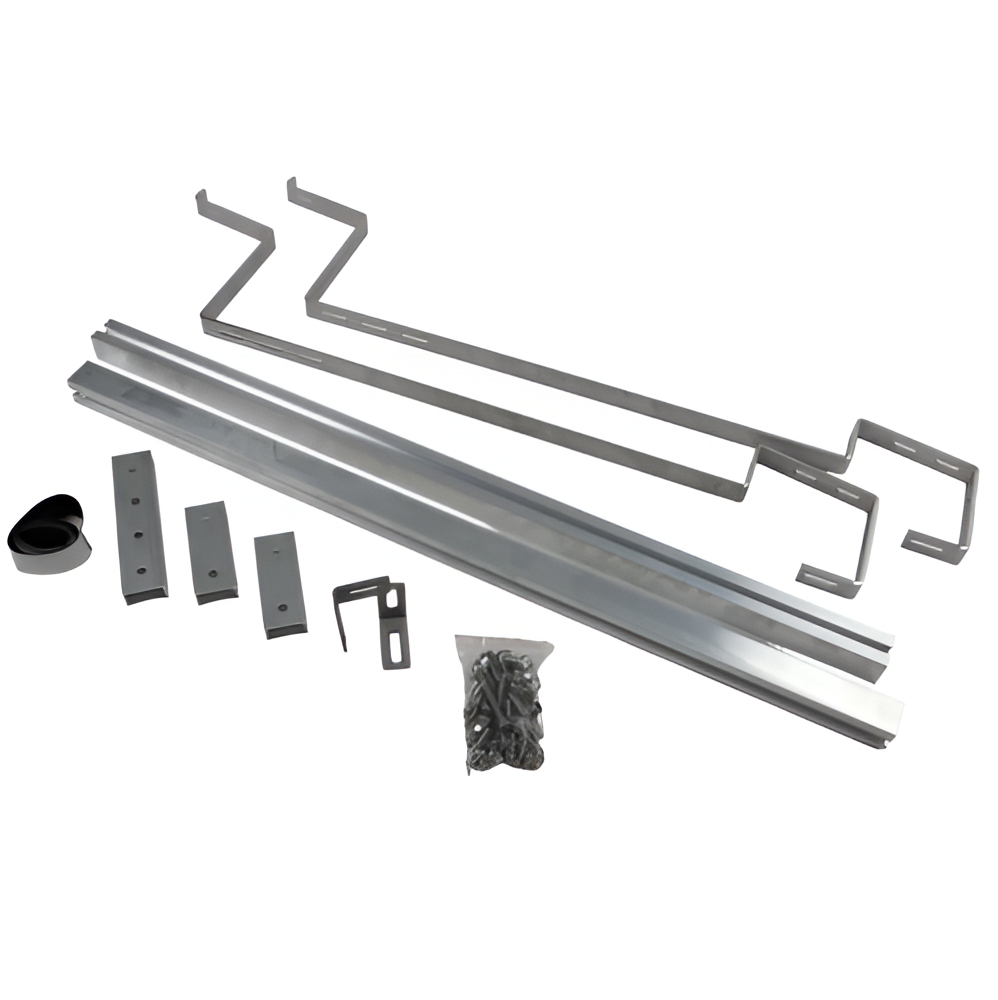

Sættets indhold
Sættet består af to beslag til solcellepaneler, monteringsprofiler 40×40×1040 mm, EPDM-tætning 0,8 m samt et komplet sæt skruer, møtrikker og samlestykker, der er nødvendige for at montere panelet på gelænderet.

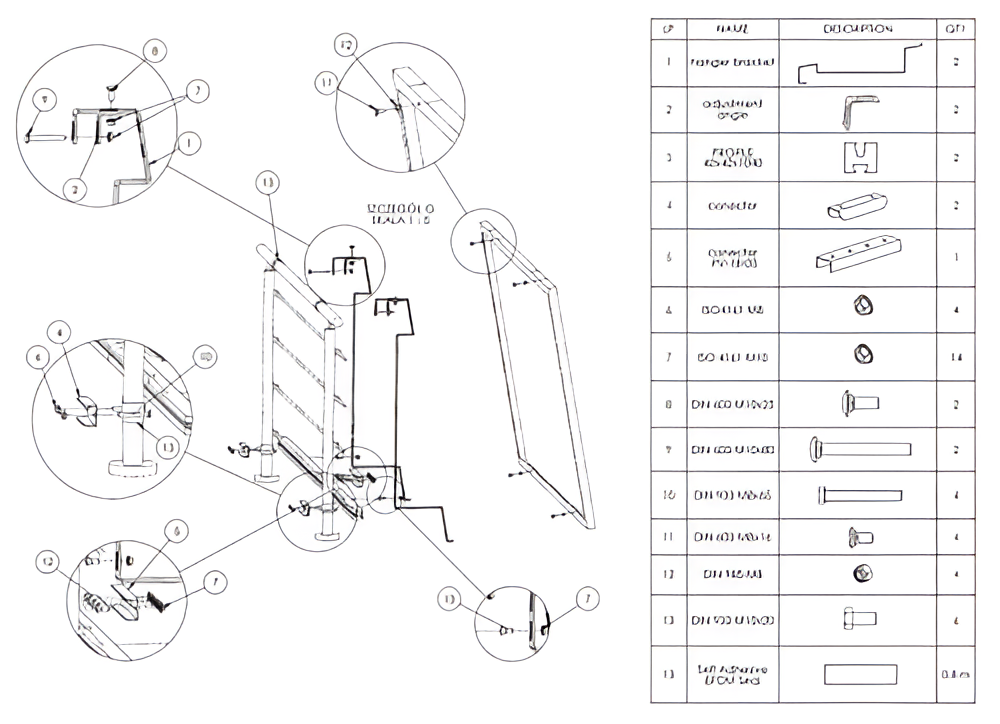

Liste over dele i Balus 1-sættet
| Nr. | Navn | Antal |
|---|---|---|
| 1 | Rammebeslag | 2 |
| 2 | Vinkelsamling | 2 |
| 3 | Plastikindlæg | 2 |
| 4 | Samlestykke | 2 |
| 5 | Samlestykkebeslag | 1 |
| 6 | Møtrik M6 | 4 |
| 7 | Møtrik M8 | 14 |
| 8 | Skrue M6×20 | 2 |
| 9 | Skrue M8×40 | 2 |
| 10 | Rawlplug 8×40 | 4 |
| 11 | Skrue M4×10 | 4 |
| 12 | Møtrik M4 | 4 |
| 13 | Skrue M8×20 | 6 |
| 14 | Selvklæbende EPDM-tape | 0,4 m |
Materialespecifikation
Teknisk specifikation
| Parameter | Værdi |
|---|---|
| Maksimal størrelse på PV-paneler | 1052 mm |
| Hældningsvinkel | 10° |
| Materiale til beslag | Rustfrit stål 1.4016/H17 |
| Materiale til vinkelbeslag 65×65 | Rustfrit stål 1.4016/H17 |
| Materiale til samlestykker og profiler | Aluminium 6060 |
| Monteringsprofiler | 40×40×1040 mm |
| Beslag – længde | 1047 mm |
| Beslag – tykkelse | 5 mm |
| EPDM-tætning | 80 cm |
| Emballagevægt | 6,75 kg |
| Emballagens mål | 114 × 36 × 7 cm |
Anvendelse
Sættet Balus 1 er beregnet til montering på altangelændere. Det er en løsning, der er skræddersyet til flerfamilieboliger og bygninger, hvor det ikke er muligt at installere et klassisk solcelleanlæg på tag eller jord. Alle komponenter er fremstillet af korrosionsbestandige materialer, hvilket sikrer en langvarig og sikker understøttelse af panelet under udendørs forhold.

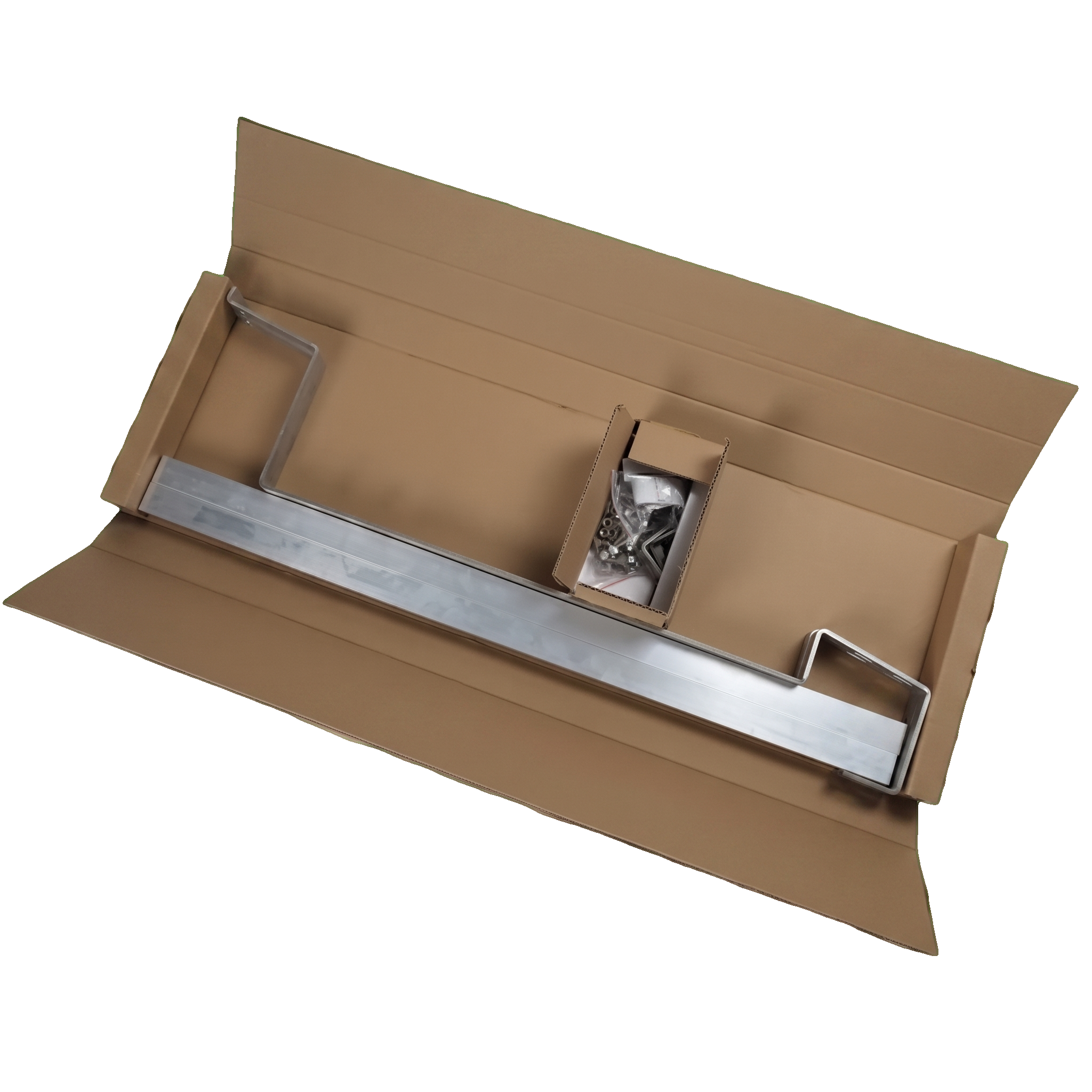

Emballering og logistik
Sættet leveres i en kompakt papemballage med målene 114 × 36 × 7 cm og en vægt på 6,75 kg, hvilket letter opbevaring og transport. Alle monteringsdele — beslag, profiler, samlestykker, skruer og tætning — er omhyggeligt pakket i én forsendelse.
