Trapezbro aluminium H100 L330 med EPDM-pakning 2 mm til PV-montering
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse
Trapezbro aluminium H100 L330 med EPDM-pakning 2 mm til PV-montering

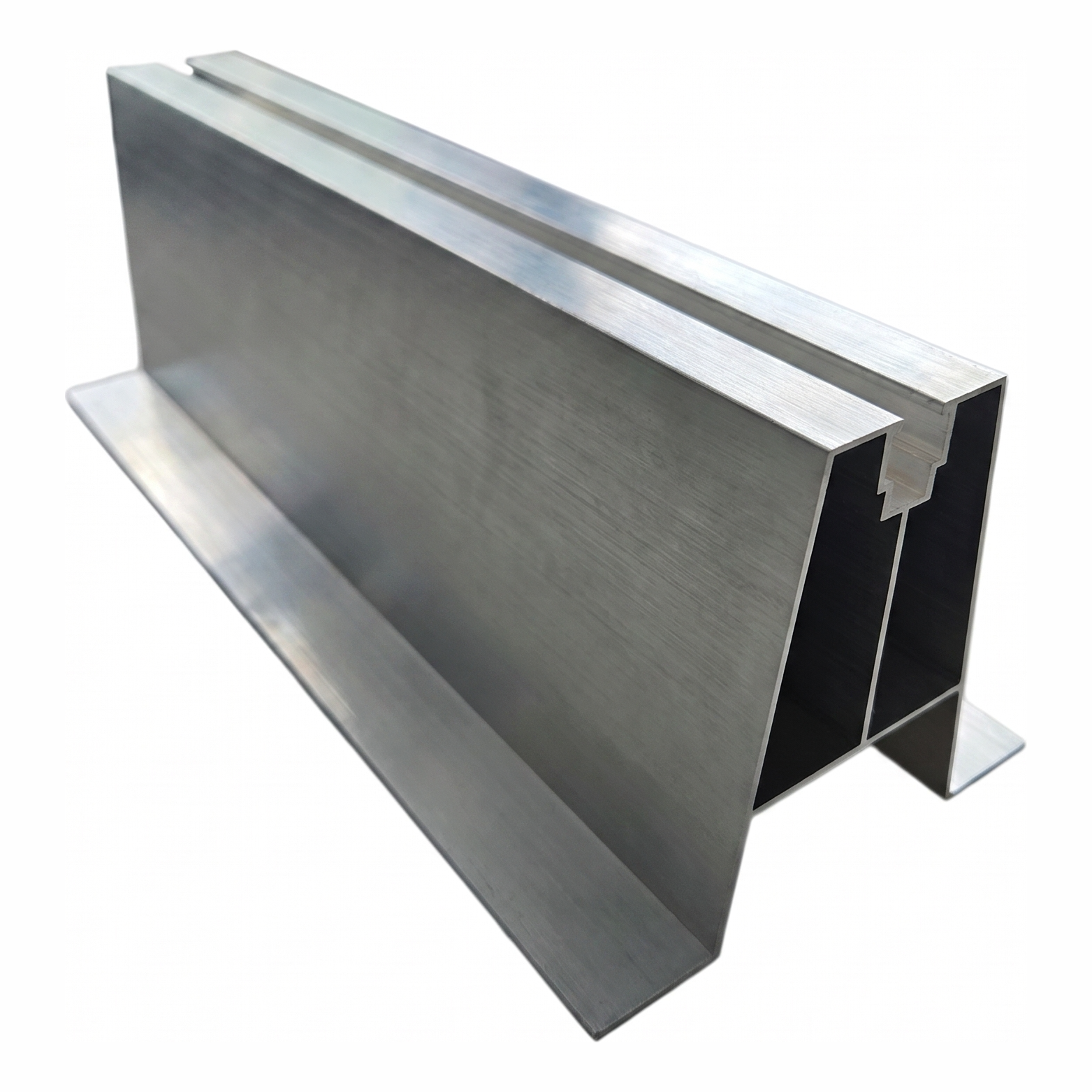

Trapezbro aluminium H100 L330 er en færdig tagadapter beregnet til montering af fotovoltaiske konstruktioner på tage beklædt med trapezpladebeklædning. Takket være den fabriksmonterede EPDM-pakning på 2 mm sikrer broen en tæt anlægning mod pladeprofilet, hvilket eliminerer behovet for yderligere tætning og væsentligt fremskynder monteringen.
Profilen er fremstillet af aluminium med standard anodisering, hvilket sikrer høj korrosionsbestandighed og lang holdbarhed under udendørs forhold. Den trapezformede tværsnitsprofil afspejler nøjagtigt geometrien på populære tagplader – broen hviler stabilt på bølgekammene og fordeler belastningerne jævnt på tagunderkonstruktionen.
Den øverste del af profilen er udstyret med en monteringskanal med en åbningsbredde på 9 mm og en dybde på 16 mm, som muliggør hurtig fastgørelse af monteringsskinner eller klemmer ved hjælp af krogsbolte eller T-møtrikker. Denne løsning giver fleksibel positionering af PV-konstruktionens elementer uden behov for at bore yderligere huller.

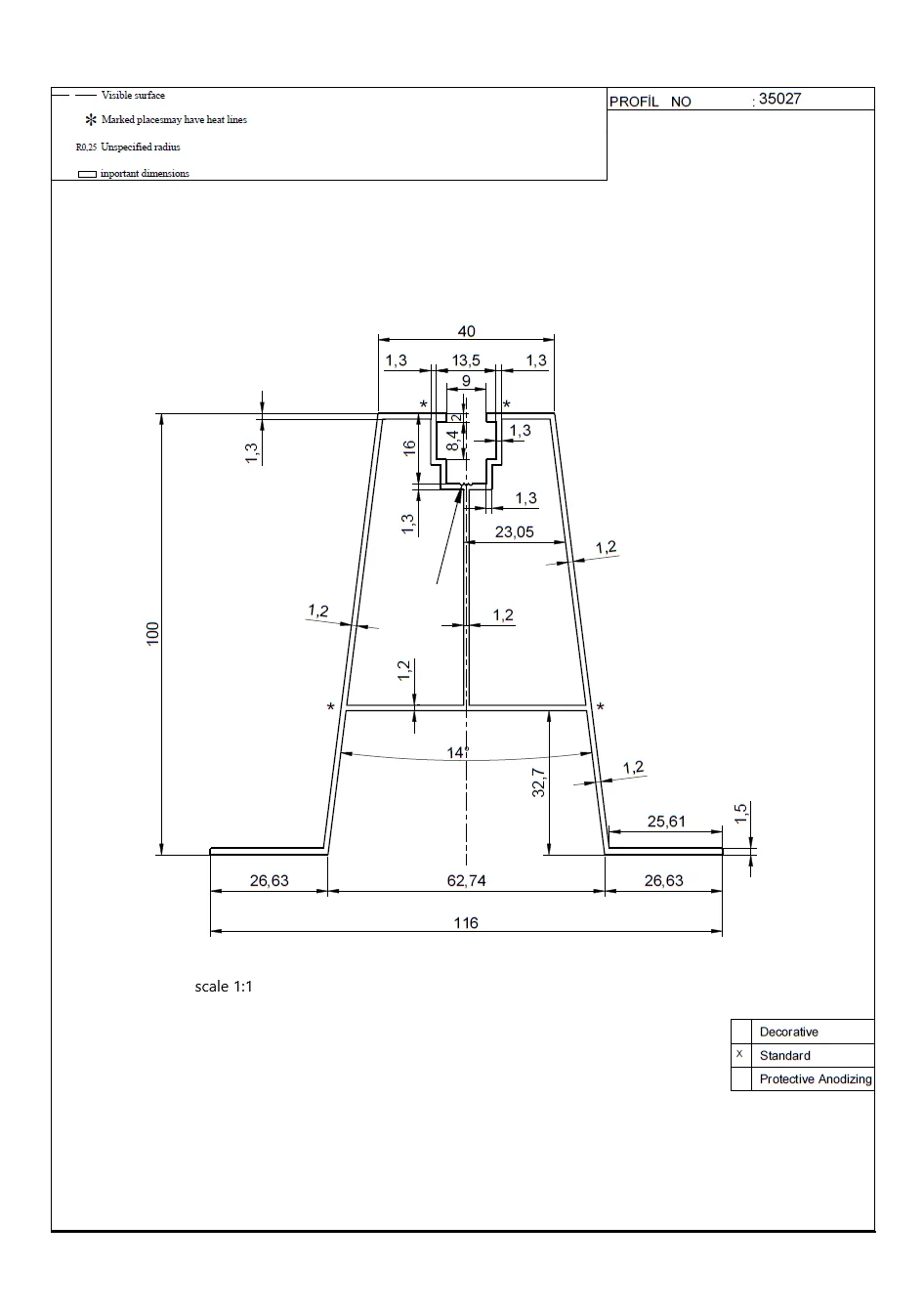

Profildimensioner og geometri
- Broens længde: 330 mm
- Samlet højde: 100 mm
- Samlet bredde af basis: 116 mm
- Bredde af øverste platform: 40 mm
- Indvendig bredde af basis: 62,74 mm
- Bredde af sidefødder: 26,63 mm (hver)
- Hældningsvinkel på sidevægge: 14°
Monteringskanal (øverste del af profilen)
- Åbningsbredde: 9 mm
- Indvendig kanalbredde: 13,5 mm
- Kanaldybde: 16 mm
- Dybde af nedre kammerkanal: 8,4 mm
- Tykkelse af kanalkant: 2 mm
Vægtykkelser og konstruktion
- Tykkelse af sidevægge: 1,2 mm
- Tykkelse af indvendig tværstiver: 1,2 mm
- Tykkelse af øverste platformsvægge: 1,3 mm
- Tykkelse af basisfod: 1,5 mm
- Udefineret radius: R0,25 mm
- Højde til indvendig tværstiver: 32,7 mm
Produktparametre
- Profimateriale: aluminium (standard anodisering)
- Pakning: EPDM 2 mm
- Vægt: 0,438 kg
- Ydermål: L 330 × H 100 mm
Trapezbroen er et uundværligt element, der forbinder tagpladen med bærekonstruktionen for PV-paneler. Takket være EPDM-pakningen beskytter den tagbelægningen mod vandindtrængning ved monteringspunkterne, og aluminiumskonstruktionen belaster ikke taget væsentligt. Den universelle geometri betyder, at profilen passer til de mest populære trapezplader, der anvendes i industri- og lagerbygninger.
