Trapezbro i aluminium H40 L330 med EPDM-pakning 2 mm til PV-montering
produkt utilgængeligt
tilføj til ønskeliste
0
Beskrivelse

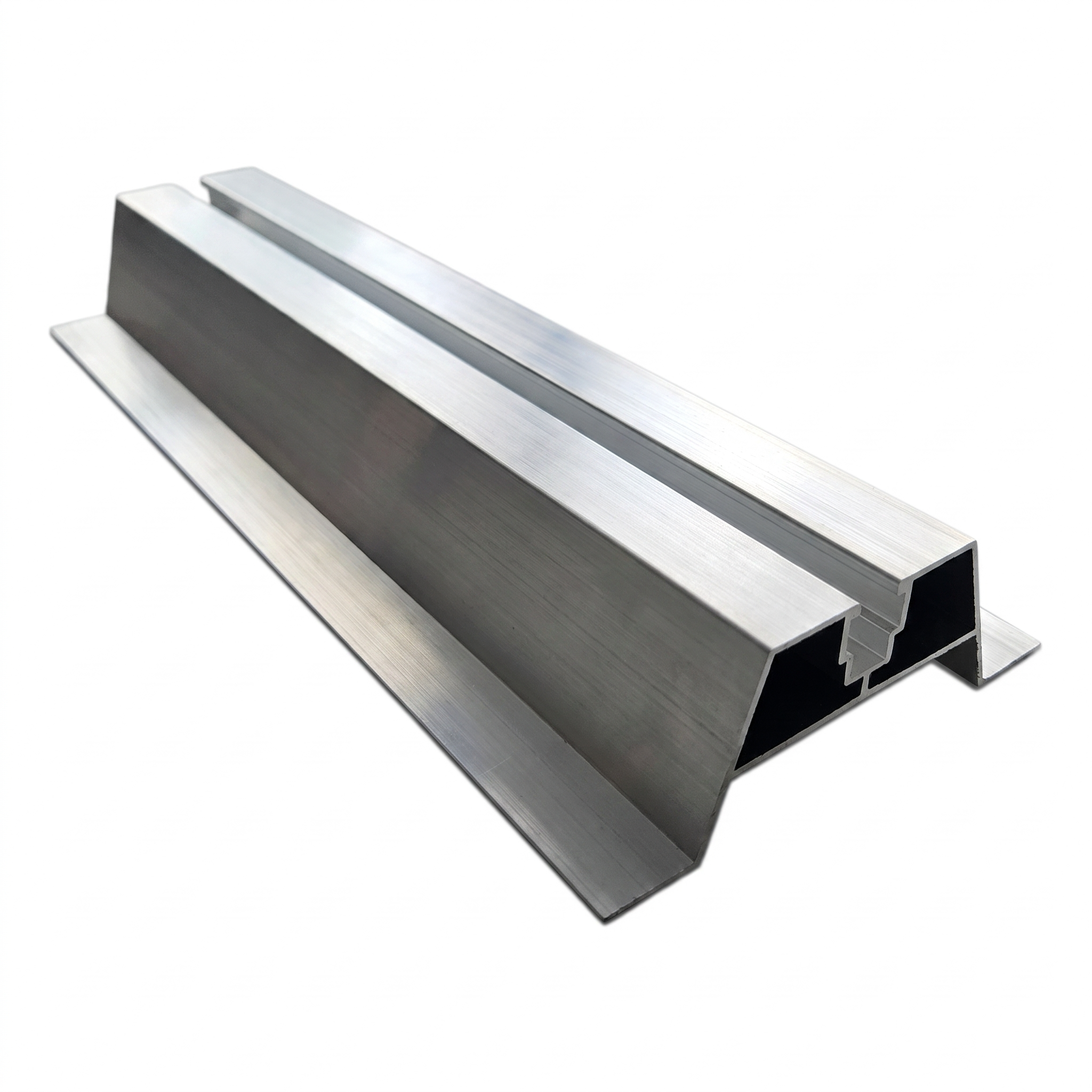

Trapezbro i aluminium H40 L330 med EPDM-pakning 2 mm til PV-montering
Trapezbro i aluminium med EPDM-pakning er en professionel tagsokkel til montering af fotovoltaiske konstruktioner på trapezplader. Takket være profilets højde på 40 mm passer broen perfekt til bølgeformen på pladen og giver et stabilt og tæt underlag til PV-monteringsskinner. Medfølger gummipude i EPDM med en tykkelse på 2 mm, som dæmper vibrationer, kompenserer for ujævnheder og beskytter pladens overflade mod beskadigelse.
Vigtigste fordele for installatøren
- Integreret monteringskanal – muliggør hurtig fastgørelse af skinner med glideskruer uden yderligere komponenter
- Standardanodisering – holdbar korrosionsbeskyttelse af aluminium, der sikrer årelang modstandsdygtighed over for vejrforhold
- EPDM-pakning 2 mm medfølger – eliminerer galvanisk kontakt mellem aluminium og stålplade og sikrer vandtæt forbindelse
- Vægt på kun 0,315 kg – belaster ikke tagkonstruktionen og letter transporten til byggepladsen

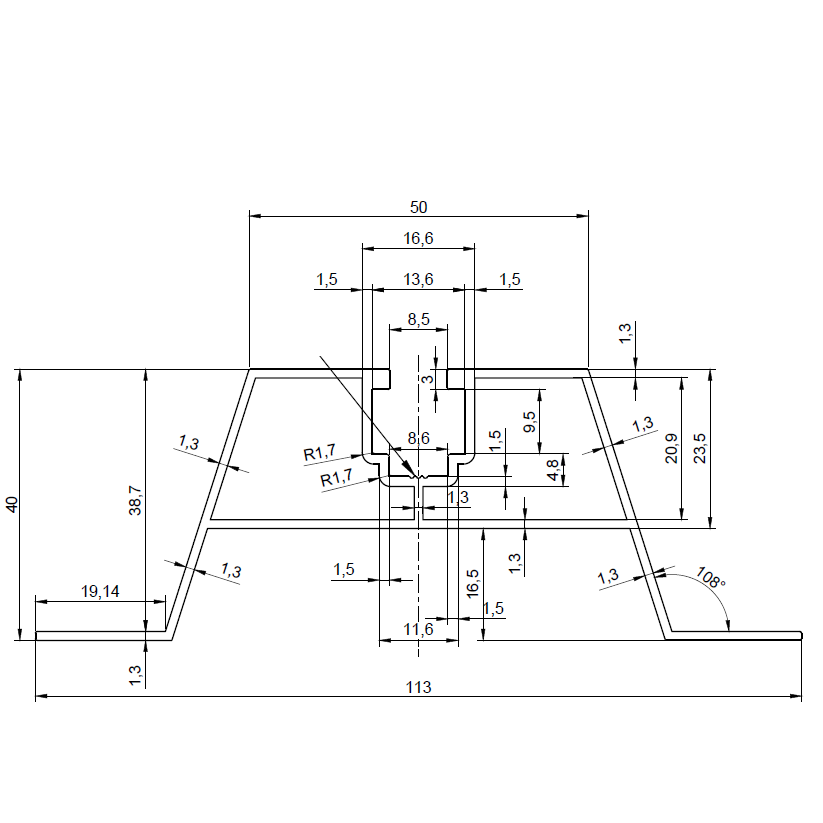

Profildimensioner og parametre (tværsnit)
- Brolængde: 330 mm
- Samlet profilhøjde: 40 mm
- Øvre bredde (hoved): 50 mm
- Samlet bredde ved base: 113 mm
- Bredde af sidefødder: 19,4 mm (venstre og højre)
- Tykkelse af sidevægge: 1,3 mm
- Tykkelse af øvre vægge: 1,3 mm
- Monteringskanal – åbning: 8,5 mm, indvendig bredde: 13,6 mm
Generelle data
- Profillmateriale: aluminium med standardanodisering
- Pakning: EPDM 2 mm
- Vægt: 0,315 kg
- Ydre dimensioner: 330 × 113 × 40 mm (L × B × H)
Trapezbroen er et uundværligt element i PV-monteringssystemet på tage med trapezplade. Dens symmetriske konstruktion med indvendig forstærkende tværbjælke sikrer jævn overførsel af belastninger fra monteringsskinnen til pladebølgen. Steder markeret på tegningen kan vise termiske spor opstået under ekstruderingsprocessen – dette er en normal produktionsegenskab, der ikke reducerer profilets styrkemæssige egenskaber.
