Aluminium trapezbrolagt PV med EPDM H70 L330 til trapezpladedage

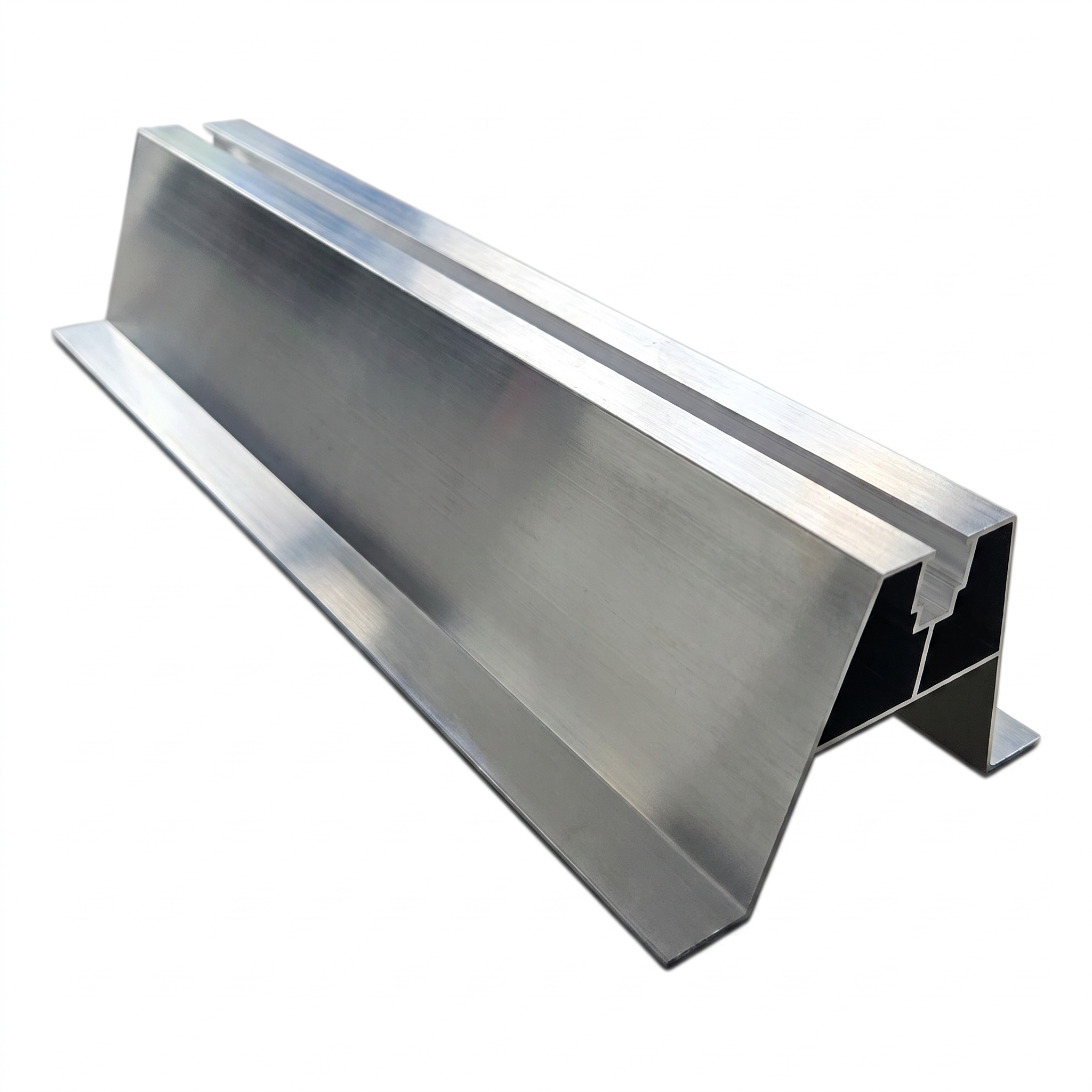

Aluminium trapezbrolagt H70 L330 er et robust monteringsprofil til solcelleanlæg på tage beklædt med trapezplade. Takket være EPDM-pakningen på 2 mm sikres tæt og stabil anlægning mod underlaget, hvilket eliminerer risikoen for mikrovibrationer og skader på pladernes overflade. Det færdige element forkorter monteringstiden og sikrer ensartethed på ethvert tag.
Profilet er fremstillet af aluminium med finish Standard (beskyttende anodering). Den trapezformede tværsnitsform med central styrekanal muliggør sikker fastgørelse med bolt eller selvborende skrue og garanterer høj bæreevne ved en lav egenvægt på blot 0,357 kg.
Anvendelse
- Montering af PV-monteringsskinner på tage med trapezplade
- Kompensation af trapezprofilet – brolaget fordeler trykket jævnt over pladebølgerne
- Kompatibel med selvborende skruer eller bolte med EPDM-skive
Produktparametre
- Længde: 330 mm
- Højde: 70 mm
- Profil materiale: aluminium
- Finish: Standard (beskyttende anodering)
- Pakning: EPDM 2 mm
- Vægt: 0,357 kg
Mål og tekniske parametre
- Længde (L): 330 mm
- Højde (H): 63 mm (profildimension: 70 mm iht. tværsnitstegning)
- Øvre bredde: 40 mm
- Bredde af basisflanger: 26,63 mm (venstre og højre)
- Indvendig afstand mellem flanger: 62,74 mm
- Skråvægs vinkel: 14°
- Vægtykkelse: 1,2–1,5 mm
- Øvre vægtykkelse: 1,3 mm
- Styrekanal – åbningsbredde: 9 mm, dybde: 16 mm
- Uspecificerede radier: R0,25
Det præcist udformede trapezformede tværsnit med indvendig forstærkningsribbe og central styrekanal sikrer profilets stivhed og nem placering af fastgørelseselementer.
