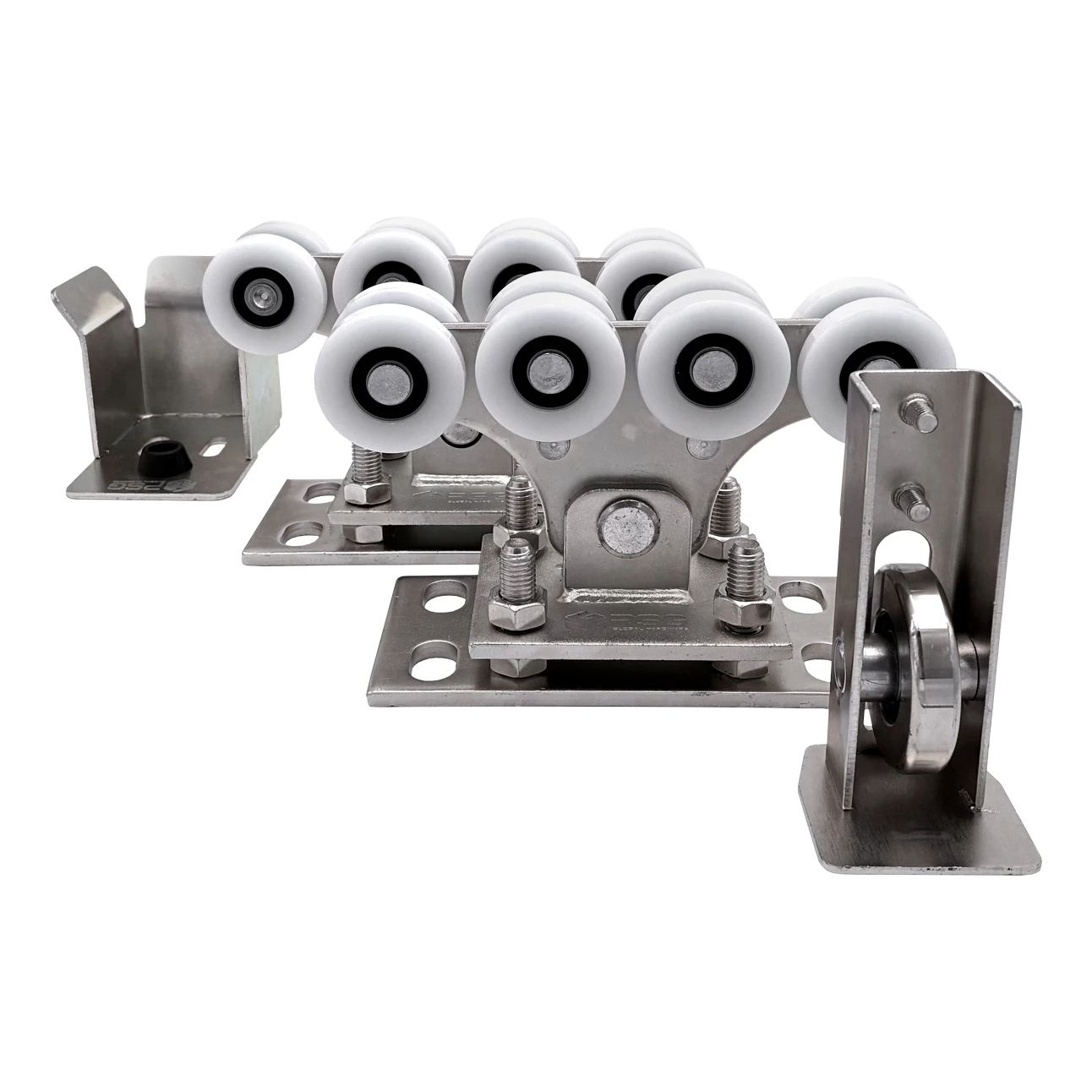

Vognpakke til profil 68x68 mm med plasthjul, med opkøringsrulle og opkøringsholder

Sættets indhold

• Løbevogn — 2 stk.
• Opkøringsrulle — 1 stk.
• Opkøringsholder (opkøringsleje) — 1 stk.

Sættet udgør den komplette udrustning til løbesystemet på en selvbærende skydeport — monter blot elementerne på fundament og stolpe for at opnå et fuldt funktionelt skydesystem.

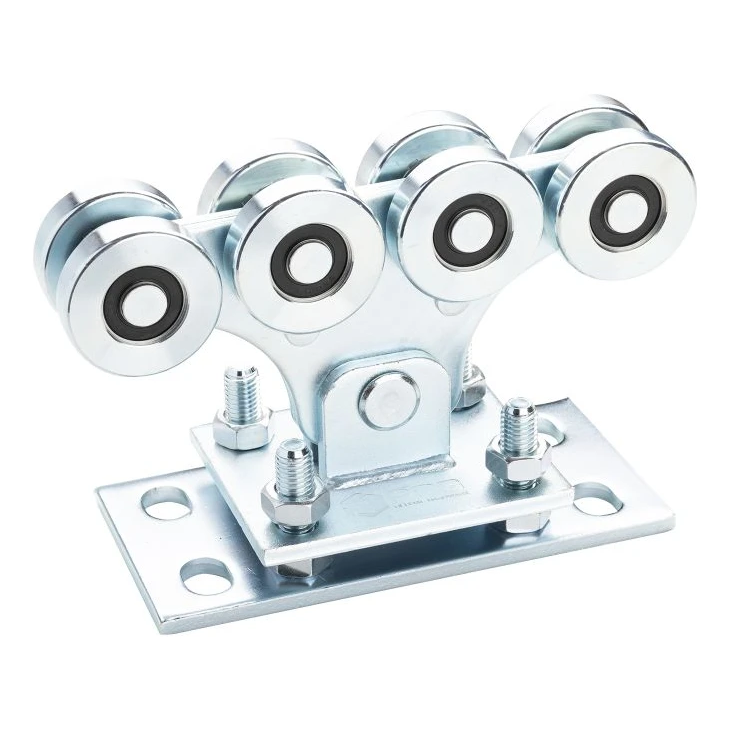

Løbevogne — systemets hjerte

De to løbevogne sørger for at føre og bære portfløjen. Hver vogn er udstyret med 8 ruller af kunststof fordelt på to niveauer, hvilket sikrer jævn føring og stabilisering af fløjen. Kunststofruller arbejder lydsvagt og kræver ikke hyppig smøring, mens kuglelejer 6201 RS med gummitætning garanterer lav rullemodstand og beskyttelse mod forurening.

Tekniske specifikationer for løbevogn

• Konstruktionsmateriale: galvanisk forzinket stål
• Løbesystem: 8 kunststofruller på to niveauer
• Lejer: kuglelejer 6201 RS
• System: 68×68 mm
• Basisdimensioner: 200 × 100 × 8 mm
• Samlet bredde af rullearrangement: 48 mm
• Rullens rulningsdiameter: 56 mm
• Rullens ydre diameter: 60 mm
• Enkelt rulles bredde: 14,5 mm
• Tykkelse af midterbærer: 10 mm
• Gevind på justeringsskruer: M14
• Tykkelse af bundplader: 2 × 8 mm
• Vognhøjde: 157 mm
• Rullediameter: 68 mm

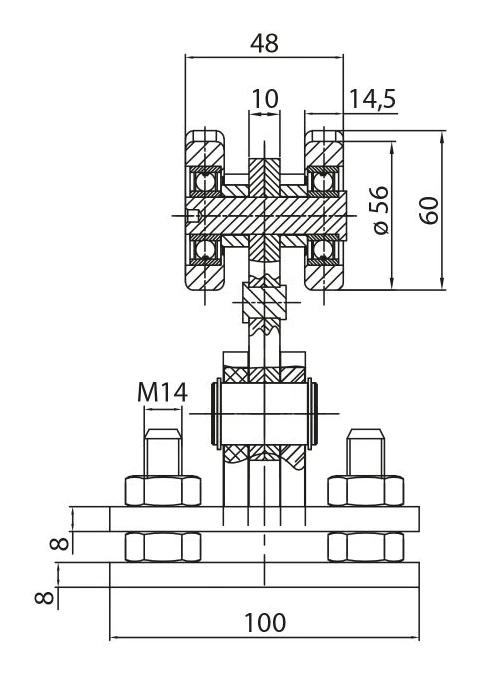

Målstegningen viser et tværsnit af løbevognen med de vigtigste mål angivet. Det toniveaus rullearrangement sikrer optimal kraftfordeling, og den dobbelte bundplade med justering via M14-skruer muliggør præcis indstilling af portfløjens højde og lodrethed efter montering.

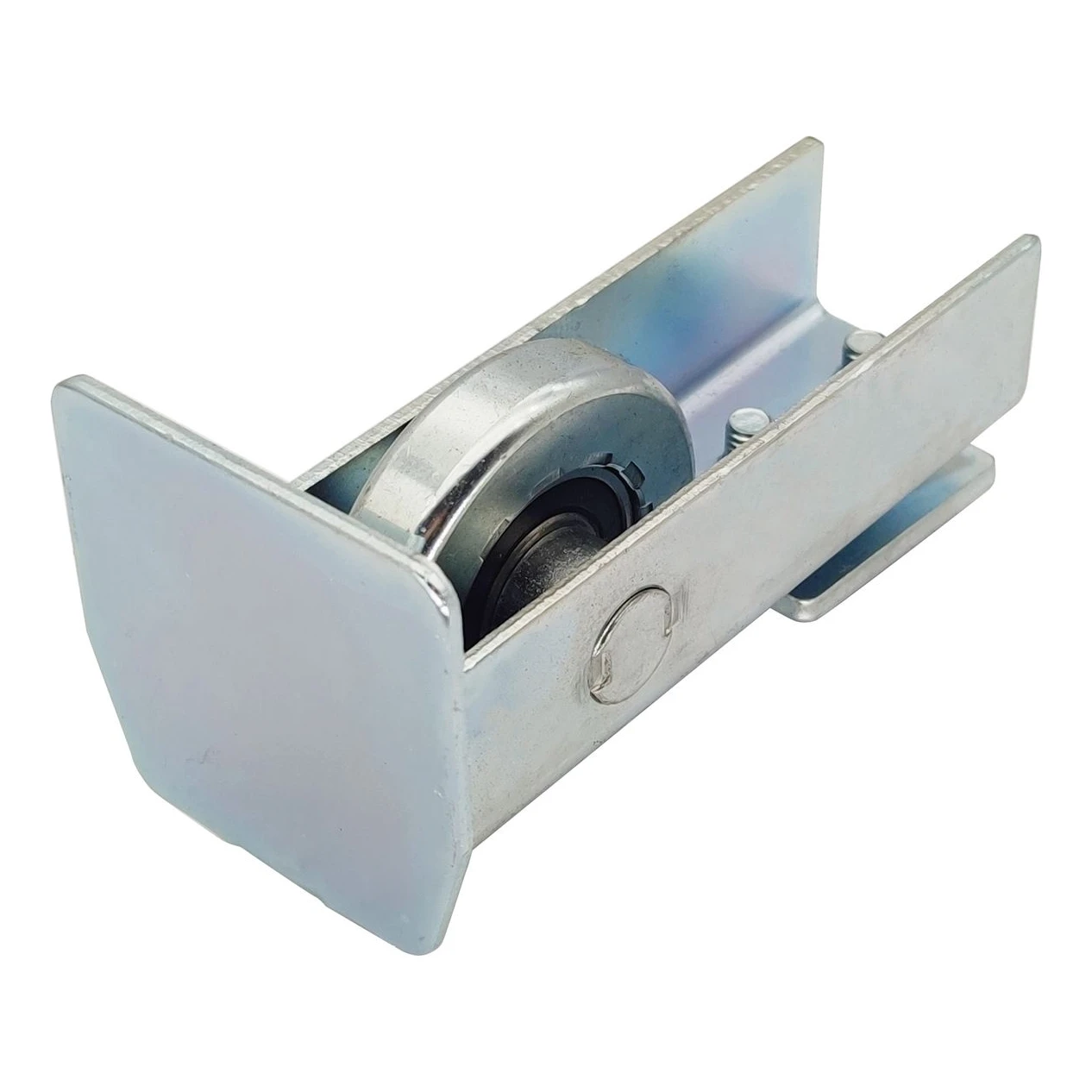

Opkøringsrulle — stabilisering og beskyttelse

Opkøringsrullen monteres i begyndelsen af den selvbærende skinne. Dens forzinkede stålkonstruktion overtager en del af belastningen og stabiliserer portfløjen, hvilket forbedrer portens driftskomfort. Den samarbejder med opkøringsholderen ved stolpen, hvilket letter sikker lukning og reducerer vibrationer. Rullen mindsker desuden sliddet på løbevognene og minimerer i vintermånederne snens og isens indvirkning på portens funktion.

• Kompatibilitet: system 68×68 mm
• Overflade: forzinket — korrosionsbeskyttelse

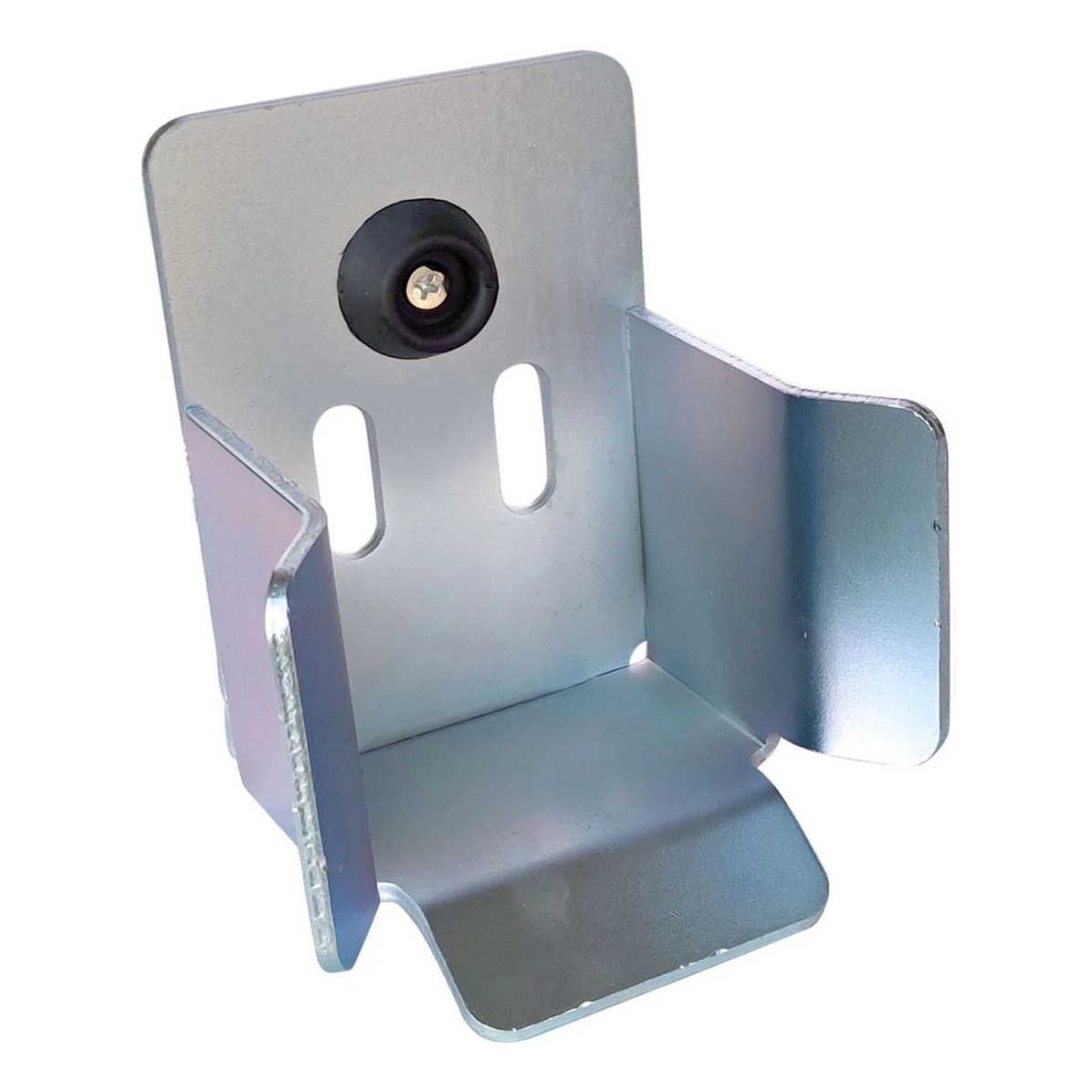

Opkøringsholder — præcis lukning

Opkøringslejet fører portfløjen og forbedrer stabiliteten i hele systemet. Monteringen er hurtig og enkel — elementet skrues fast på den nederste del af afslutningsstolpen. Sammen med opkøringsrullen udgør det et sæt, der leder porten ind mod stolpen, letter sikker lukning og reducerer vibrationer. På bagsiden findes to monteringshuller samt en gummibuffer, der dæmper portfløjens ankomst.

• Kompatibilitet: system 68×68 mm
• Overflade: forzinket
• Buffer: gummi — dæmpning af portfløjens ankomst

Sætdata

• Sætets vægt: 12,934 kg
• Emballagens volumen: 10 486,88 cm³
• EAN: 5903313208031
• Kompatibilitet med føreskinne: skinne 68×68
