Vognsæt 80 (10-hjulede, nylonhjul) KIT til skydeport med tilbehør

PSG løbesætpakke med tilbehør er et komplet monteringssæt til selvbærende skydeporte, beregnet til skinne 80 × 80 × 5 mm. Sættet indeholder to 10-hjuls løbesæt med nylonhjul, en opkørselsbeslag med styringsruller samt en opkørselsrulle — alt hvad et monteringshold behøver for at montere porten hurtigt, sikkert og uden ekstra indkøb.

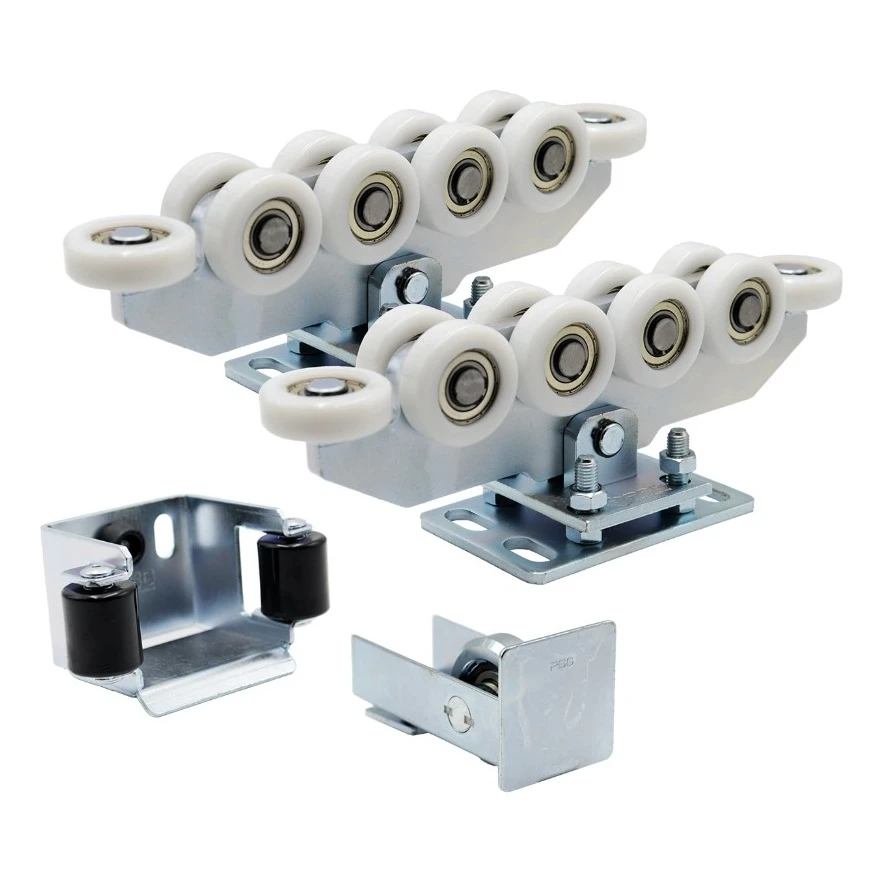

Sættets indhold

• 2 × 10-hjuls løbesæt — med nylonhjul (heraf to vandrette), der sikrer stille og jævn portbevægelse
• 1 × opkørselsbeslag — i stål med to styringsruller i plast, der stabiliserer porten ved lukning
• 1 × opkørselsrulle — monteres i begyndelsen af skinnen og beskytter løbesættene mod sne og is
• Monteringsskruer medfølger

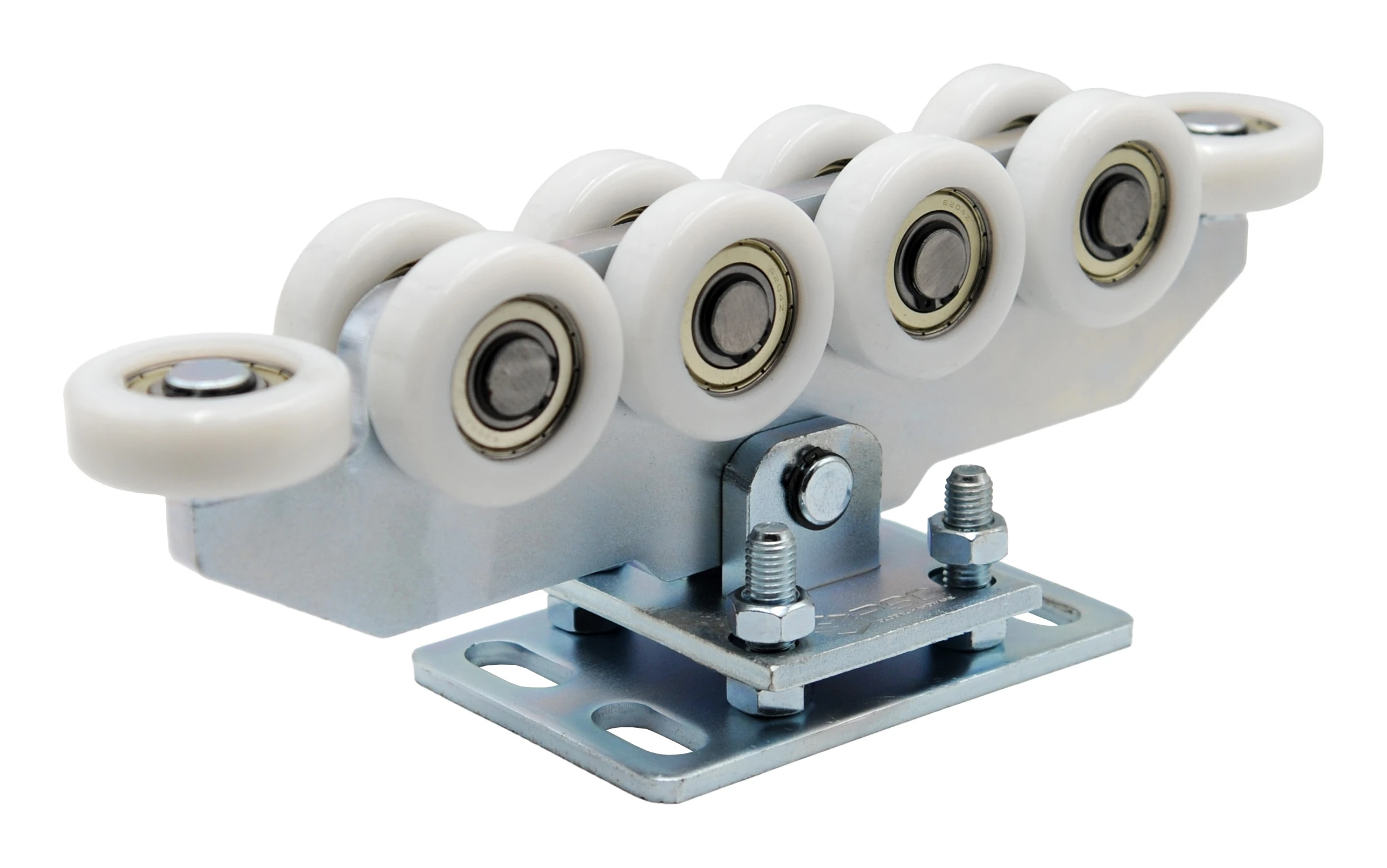

10-hjuls løbesæt

Hvert løbesæt er udstyret med 10 nylonhjul (heraf to vandrette), som minimerer friktion og reducerer støj under portbevægelsen. Den svingbare konstruktion i forbindelsen mellem base og tap giver løbesættet mulighed for at vinkle let, hvilket kompenserer for ujævnt underlag og varierende belastninger — og dermed reducerer spændinger og forlænger hele systemets levetid. Mekanismen til højdejustering via skruer giver mulighed for præcis tilpasning af løbesættene til portkonstruktionen under monteringen. Den maksimale belastning pr. løbesæt er 900 kg, hvilket gør sættet egnet selv til tunge industriporte.

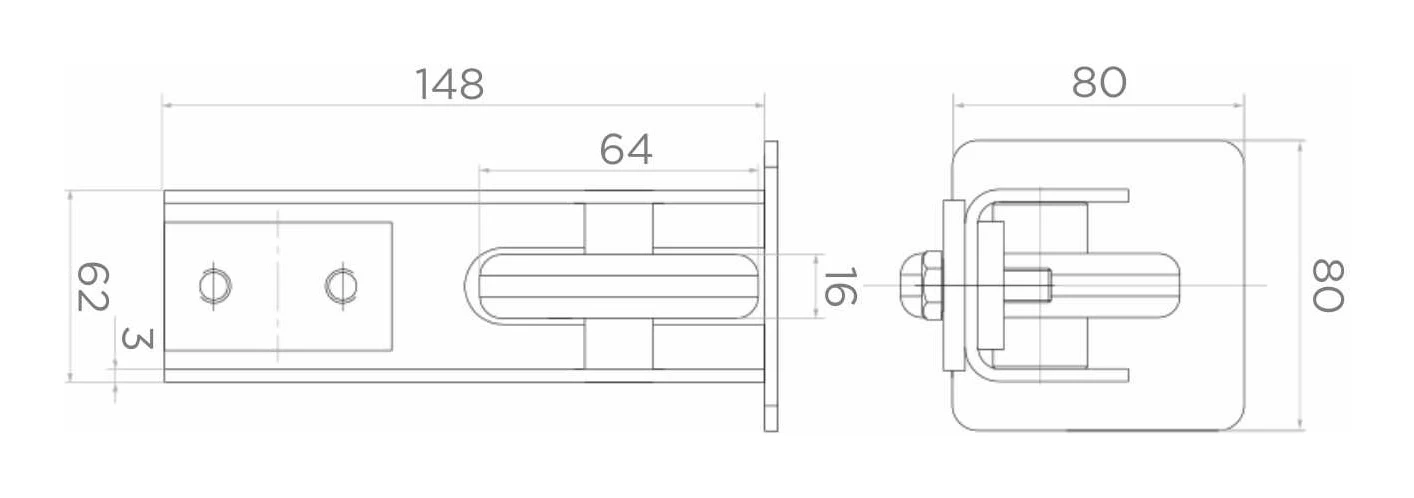

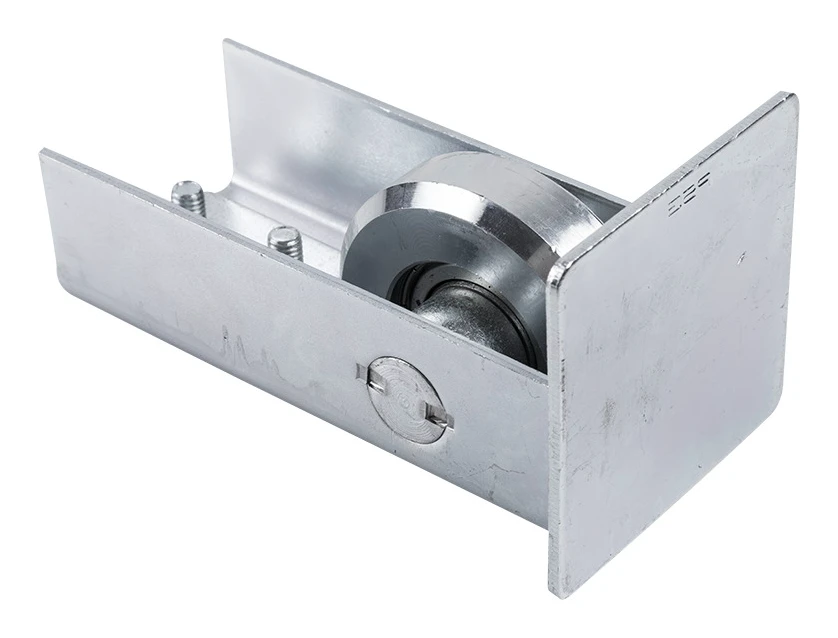

Opkørselsrulle — mål og opbygning

Opkørselsrullen monteres i begyndelsen af skinnen og har en beskyttende funktion — den leder porten ind på løbesættene og beskytter dem samtidig mod isbelægning og forurening. Dermed fungerer systemet jævnt selv under vanskelige vejrforhold.

• Samlet længde: 148 mm
• Åbningslængde til rulle: 64 mm
• Bredde på indskydningsprofil: 62 mm
• Hjulbredde: 16 mm
• Pladetykkelse: 3 mm
• Frontplade: 80 × 80 mm
• Til skinne: 80 × 80 × 5 mm
• Overflade: galvaniseret

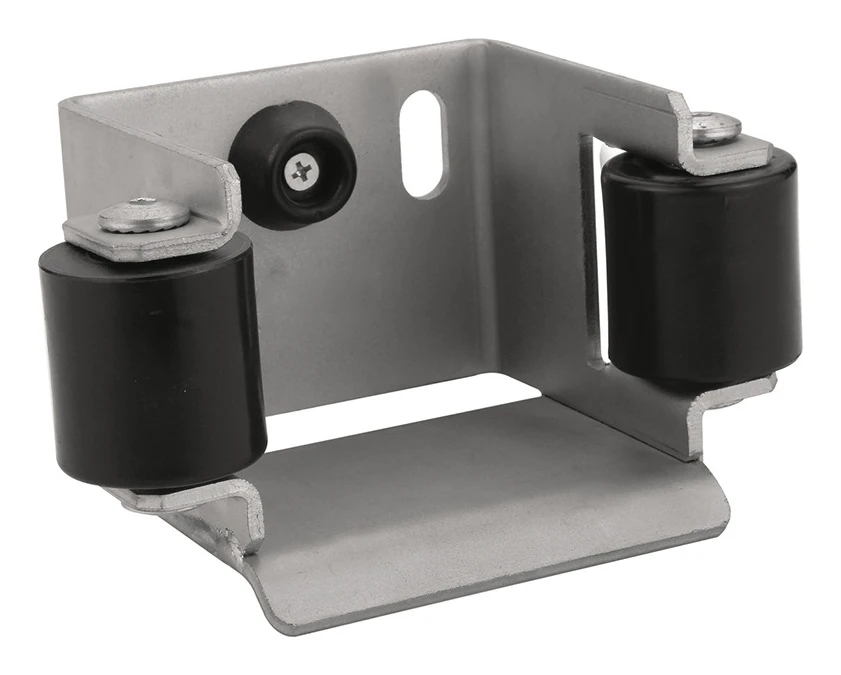

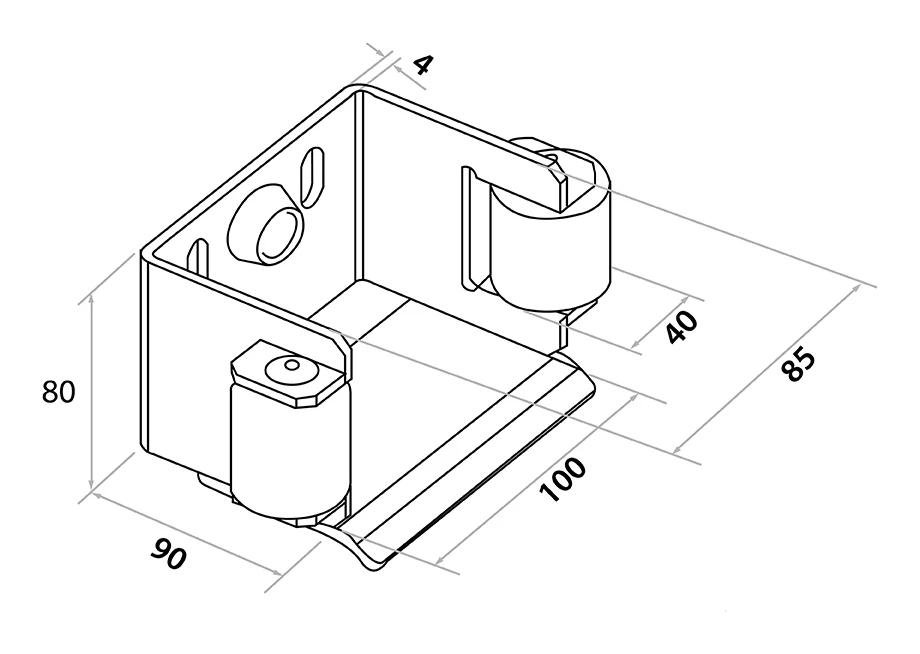

Opkørselsbeslag — mål og opbygning

Stål opkørselsbeslagget monteres på stolpen og stabiliserer porten ved lukning, mens portens vægt fordeles på yderligere konstruktionselementer. To styringsruller i plast sikrer præcis portføring og reducerer slid på løbesættene.

• Monteringspladens højde: 80 mm
• Monteringspladens bredde: 90 mm
• Samlet dybde: 100 mm
• Lysåbning mellem ruller: 85 mm
• Styringsrullernes højde: 40 mm
• Pladetykkelse: 4 mm
• Monteringshulafstand: 70 mm
• Monteringshullets mål (langhul): 25 × 10 mm
• Til skinne: 80 × 80 × 5 mm
• Overflade: galvaniseret

Teknisk specifikation for sættet

• Anvendelse: selvbærende skydeport
• Løbesættype: 80 (10-hjuls)
• Hjulmateriale: nylon (plast)
• Antal hjul pr. løbesæt: 10 (heraf 2 vandrette)
• Kompatibel skinne: 80 × 80 × 5 mm
• Maks. belastning pr. løbesæt: 900 kg
• Højdejustering: ja (justeringsskruer)
• Overflade: galvaniseret
• Mærke: PSG
• Sættets vægt: 21 kg

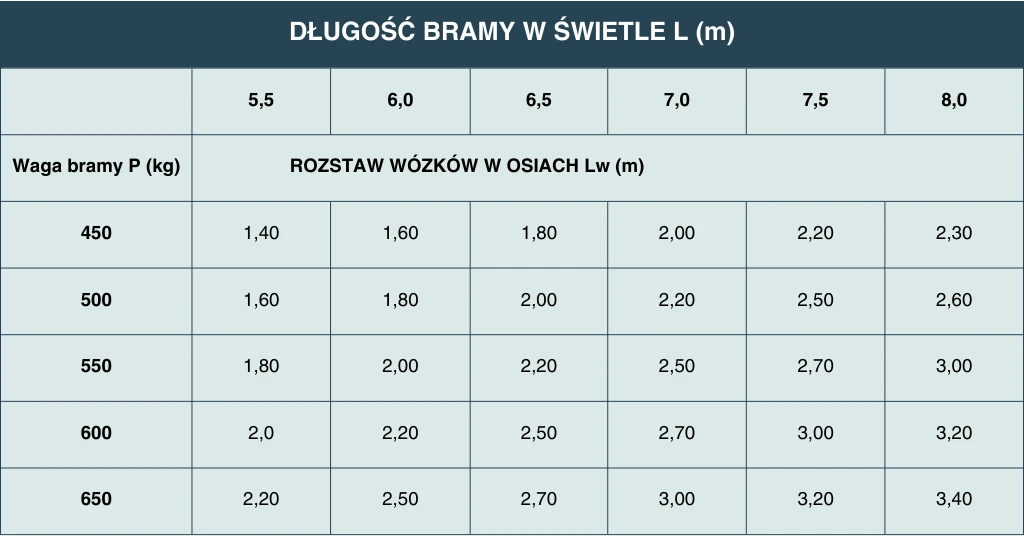

Valg af løbesætafstand

Den korrekte afstand mellem løbesættene afhænger af portens lysbredde og vægt. Nedenstående tabel giver et hurtigt overblik over den optimale løbesætafstand i akserne (Lw) for porte med en lysbredde fra 5,5 m til 8,0 m og en vægt fra 450 kg til 650 kg.

Alle sættets komponenter er galvaniserede, hvilket sikrer effektiv korrosionsbeskyttelse og lang levetid selv under vanskelige vejrforhold. Produkter fra mærket PSG er gennemprøvede løsninger til professionelle monteringsfirmaer, der garanterer pålidelighed og ensartet montage.
