Endeklemme H30 L50 - rå med jordingsstift

Sidet fastgørelsesklemme H30 med jordingsstift PV-03-32 (1)

Tilgængelighed: In voorraad (grote hoeveelheden)

Levering inden for: 8 Arbejdsdage

Vægt: 0.02 kg

Pris/ stk: 1,59 kr 1.59

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk: (1,27 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

Spar flere penge med større emballage!
Jo større emballageenhed, jo lavere enhedspris!

* Emballagemuligheder:

Stykke
Pakke: 250 stk.
Pakke: 5000 stk.
Pakke: 10000 stk.

antal stk

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: Synerga

Produktkode: PV-03-32

anbefal til en ven

Beskrivelse

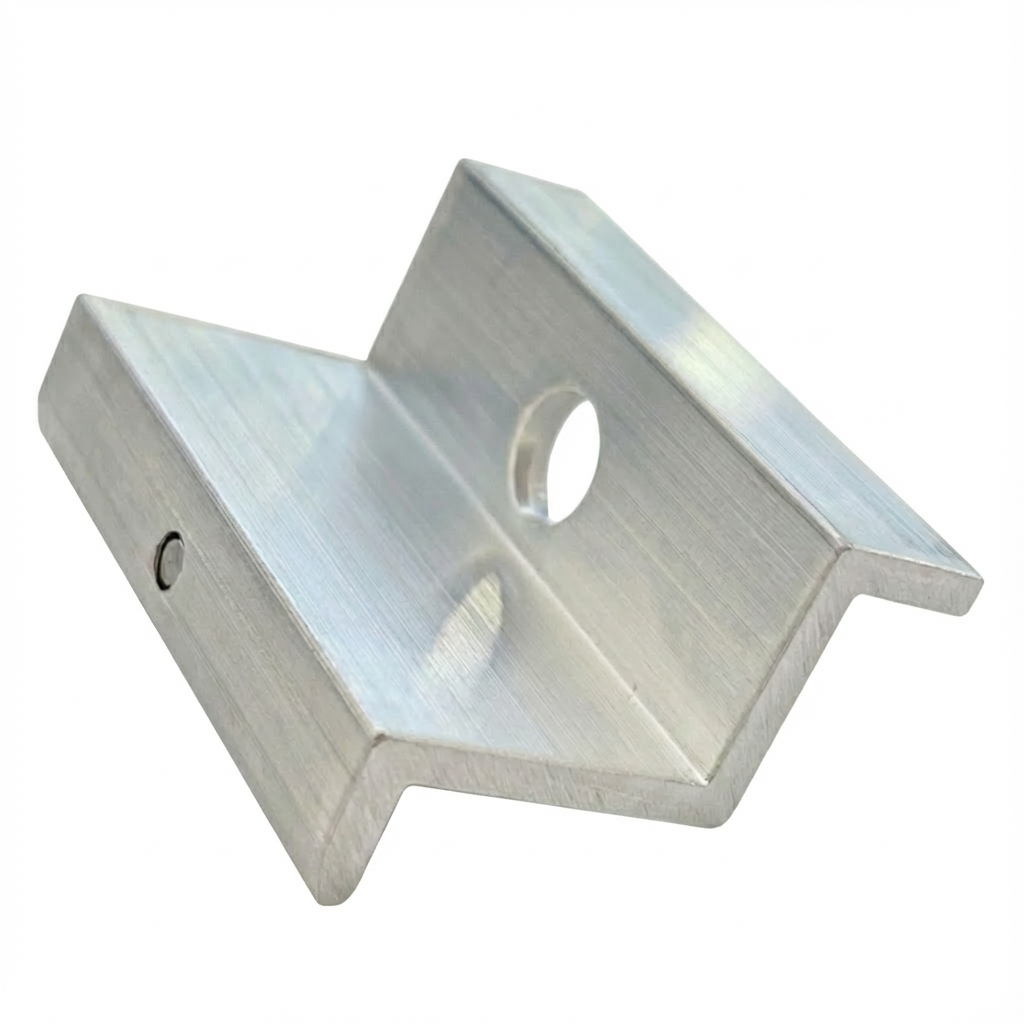

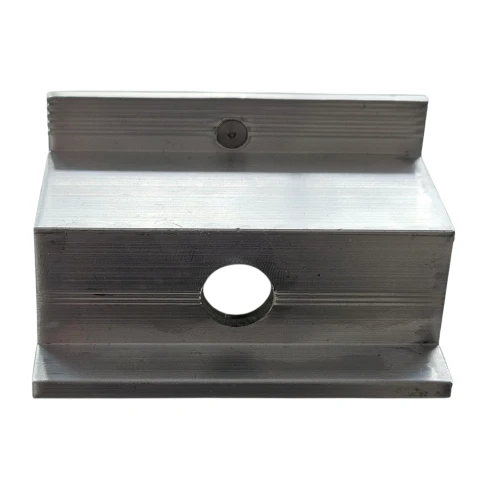

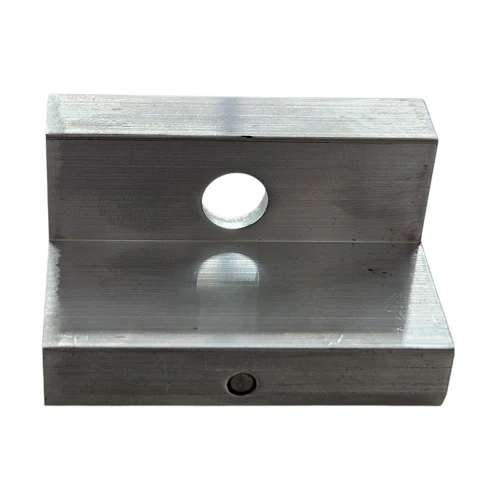

Endeklemme H30 med jordforbindelsesstift

Endeklemme H30 med jordforbindelsesstift er et professionelt monteringselement beregnet til fastgørelse af fotovoltaiske moduler med rammehøjde på 30 mm. Fremstillet af højkvalitets aluminiumslegering 6063-T66, sikrer den varig og sikker fastgørelse af solpaneler på bærekonstruktionen. Elementets overflade forbliver rå, uden yderligere beskyttende belægninger, hvilket muliggør præcis og pålidelig potentialudligning mellem installationens elementer.

Det karakteristiske træk ved denne klemme er den integrerede jordforbindelsesstift, som muliggør hurtig og effektiv potentialudligning mellem det fotovoltaiske modul og bærekonstruktionen. Under tilspænding gennembryder stiften det anodiserede lag på rammen og sikrer kontinuitet i forbindelsen. Denne løsning letter ikke kun monteringen – ved at eliminere behovet for yderligere jordskinner – men forkorter også installationstiden betydeligt og tilbyder et højt niveau af sikkerhed og effektivitet for hele systemet.

Denne innovative løsning understøtter installationer af lyn- og overspændingsbeskyttelse, hvilket er særligt nyttigt i fotovoltaiske systemer. Endeklemmen med jordforbindelsesstift er ideel til paneler monteret enkeltvis eller på yderpositioner i en række.

Tekniske data

Modulrammehøjde: 30 mm

Samlet højde: 32,8 mm

Monteringshullets diameter: 9 mm (M8)

Materiale: aluminium EN AW 6060

Finish: rå

Anbefalet tilspændingsmoment: værdi afhænger af PV-modulproducentens dokumentation

Anvendte skruer: M8

Anvendelse Endeklemmen er et væsentligt fastgørelseselement i installationer af solmoduler – den bruges til at fastgøre yderpaneler i en række til aluminiumsprofilen. Produktet er beregnet til montering af solmoduler på flade og skrå tage. Brug endeklemmen til at fastgøre paneler i begyndelsen og slutningen af hver række. Mellem tilstødende paneler i rækken skal der anvendes midterklemmer.

Kompatibilitet

Aluminiumsprofiler tilpasset sekskantskruer

Aluminiumsprofiler til T-skruer

Trapezprofiler til tage med trapezplader

Fordele

Materiale af høj kvalitet – fremstillet af aluminium EN AW 6060, karakteriseret ved stor modstandsdygtighed over for vejrforhold.

Holdbarhed – høj produktionskvalitet garanterer varig fastgørelse af fotovoltaiske panelkonstruktioner.

Korrosionsbestandighed – modstandsdygtig over for eksterne faktorer og korrosion.

Mekanisk styrke – modstandsdygtig over for stød og mekaniske skader.

Indbygget jordforbindelse – jordforbindelsesstiften eliminerer behovet for jordskinner, hvilket forkorter tiden og øger monteringskomforten.

Potentialudligning – sikrer kontinuitet i den elektriske kontakt mellem modulet og bærekonstruktionen.

Ideel til enkelte paneler – fremragende løsning til moduler monteret enkeltvis eller på yderpositioner i en række.

Monteringsvejledning

Monter klemmen på monteringsskinnen ved hjælp af en glidende møtrik og en M8-skrue.

Placer det yderste fotovoltaiske panel inden for klemmen, og sørg for, at jordforbindelsesstiften har kontakt med modulrammen.

Tilspænd skruen i henhold til PV-modulproducentens anbefalinger.

For hver række paneler kræves minimum fire endeklemmer – to i begyndelsen og to i slutningen af panelrækken.

Brug ikke anodiserede eller lakerede endeklemmer med stift. I så fald skal du bruge en endeklemme uden stift samt en speciel kontaktplade monteret mellem panelrammen og aluminiumsprofilen.

Pakkeindhold Endeklemme H30 med jordforbindelsesstift. Bemærk: skruer, møtrikker og glidende møtrikker skal købes separat.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Tekniske data

Klemtype	Endeklemme
Jordstift	Ja
Medfølgende tilbehør	Uden tilbehør
Paneltykkelse [mm]	30
Farve	Sølv
