Midterklemme H25 L50 - rå med jordstift

Midterste fastgørelsesklemme L50 H25 med jordingsstift PV-04-19 (1)

Tilgængelighed: In voorraad (grote hoeveelheden)

Levering inden for: 8 Arbejdsdage

Vægt: 0.03 kg

Pris/ stk: 3,52 kr 3.52

inkl. 25% MOMS, ekskl. forsendelsesomkostninger

Netto pris/ stk: (2,83 kr)

ekskl. 25% MOMS, ekskl. forsendelsesomkostninger

Spar flere penge med større emballage!
Jo større emballageenhed, jo lavere enhedspris!

* Emballagemuligheder:

Stykke
Pakke: 250 stk.
Pakke: 5000 stk.
Pakke: 10000 stk.

antal stk

produkt utilgængeligt

tilføj til ønskeliste

* - Felt påkrævet

Bedømmelse:

Leverandør: Synerga

Produktkode: PV-04-19

anbefal til en ven

Beskrivelse

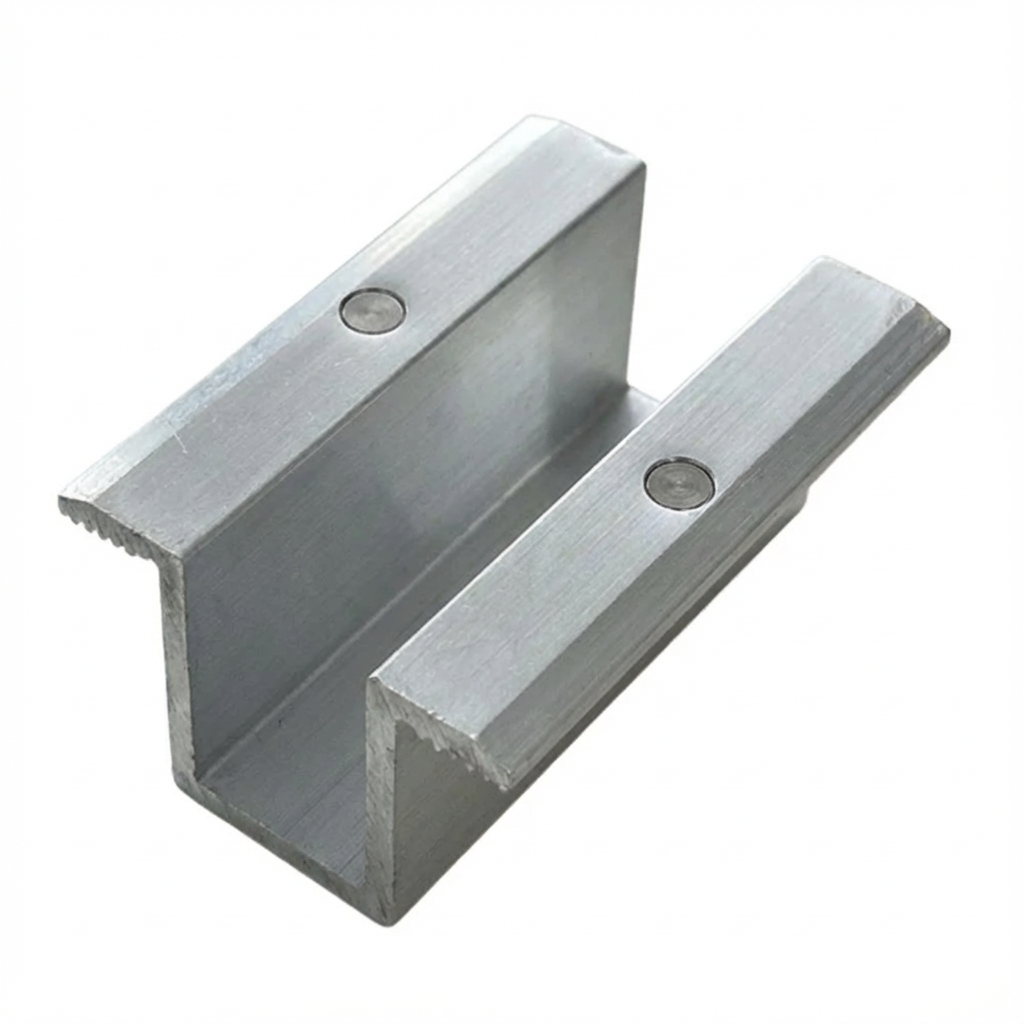

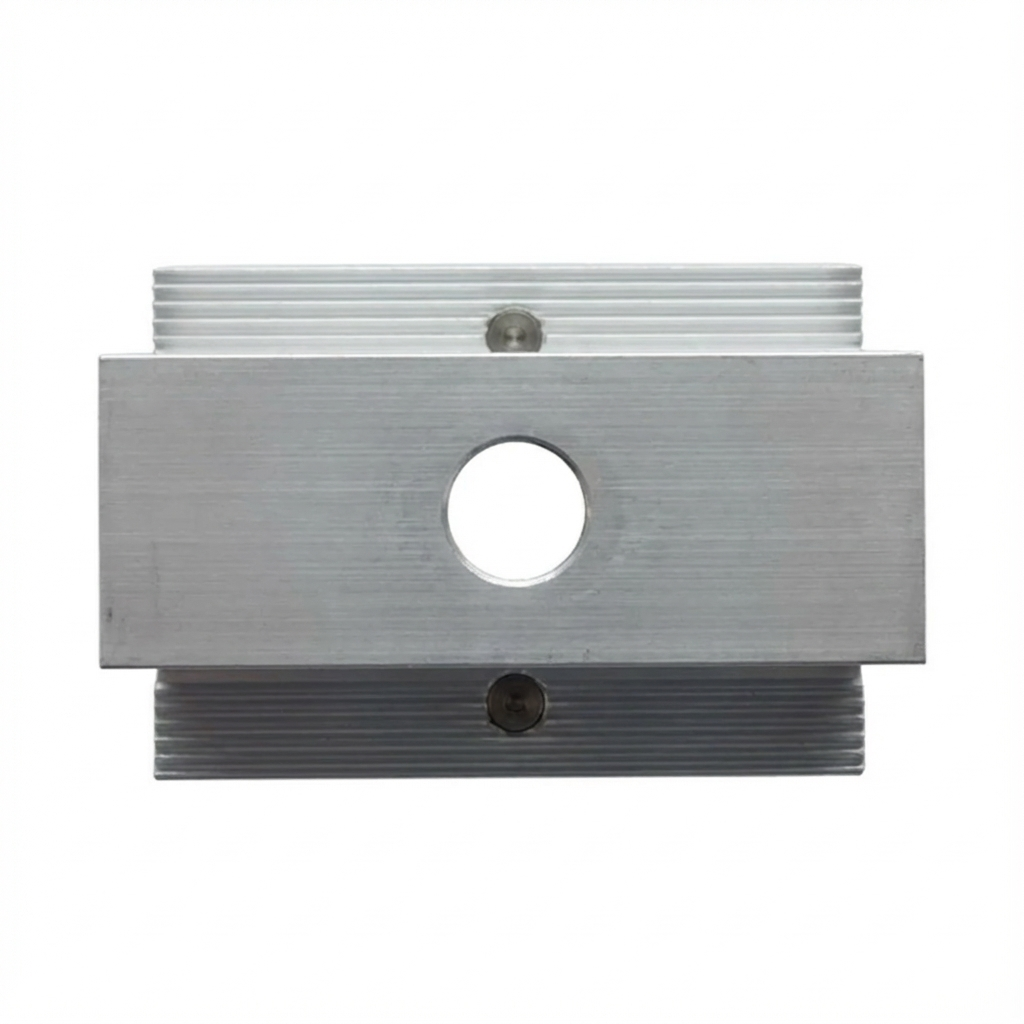

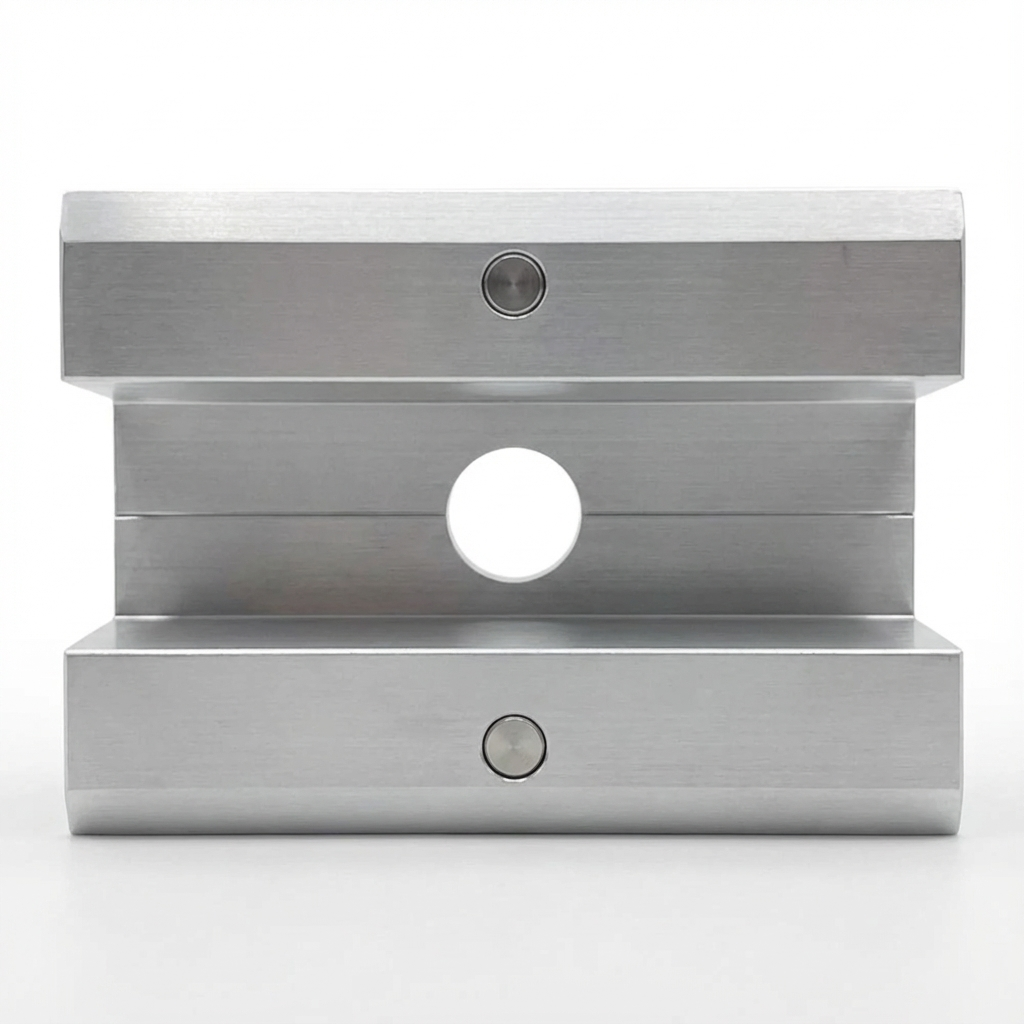

Midterklemme L50 H25 - høj - rå med jordforbindelsesstift

Midterklemme H25 med jordforbindelsesstift er et professionelt monteringselement, beregnet til fastgørelse af fotovoltaiske moduler med rammehøjde fra 30 mm og opefter. Fremstillet af højkvalitets aluminiumslegering 6063-T66, sikrer den varig og sikker fastgørelse af solpaneler på bærekonstruktionen. Elementets overflade forbliver rå, uden yderligere beskyttende belægninger, hvilket muliggør præcis og pålidelig potentialudligning mellem installationens elementer.

Det karakteristiske ved denne klemme er to integrerede jordforbindelsesstifter – én på hver side – som muliggør hurtig og effektiv potentialudligning mellem tilstødende fotovoltaiske moduler ved at gennemtrænge deres anodiserede lag under tilspænding. Denne løsning letter ikke kun monteringen ved at eliminere behovet for yderligere jordforbindelsesunderlægsskiver, men forkorter også installationstiden betydeligt og sikrer et højt niveau af sikkerhed og effektivitet i hele systemet.

Dette er en innovativ løsning, der understøtter installationer af lyn- og overspendingsbeskyttelse, særligt nyttig i fotovoltaiske systemer.

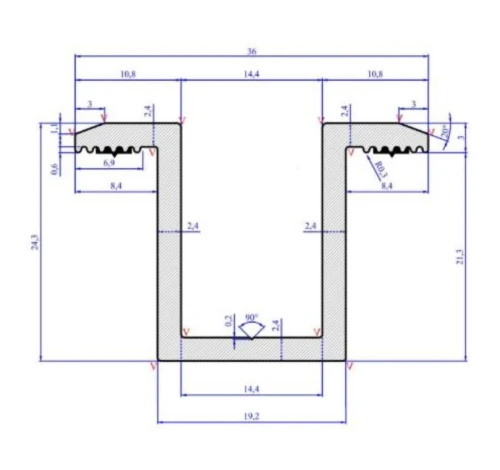

Tekniske data

Modulrammehøjde: fra 30 mm og opefter

Samlet bredde: 36 mm

Samlet højde: 24,3 mm

Samlet længde: 50 mm

Indvendig kanalbredde: 14,4 mm

Monteringshullets diameter: 9 mm (M8)

Materiale: aluminium 6063-T66

Finish: rå aluminium

Anbefalet tilspændingsmoment: den nøjagtige værdi skal altid kontrolleres i modulproducentens specifikation

Anvendte skruer: M8

Anvendelse Midterklemmen er et væsentligt fastgørelseselement til installation af solmoduler – den bruges til at forbinde og fastgøre to tilstødende paneler til aluminiumsprofilen. Produktet er beregnet til montering af solmoduler på flade og skrå tage. Anvend midterklemmer mellem tilstødende paneler i en række. Til fastgørelse af yderpaneler (i enderne af rækkerne) skal der anvendes sideklemmer.

Kompatibilitet

Aluminiumsprofiler tilpasset sekskantskruer

Aluminiumsprofiler til T-skruer

Trapezprofiler til tage med trapezplade

Fordele

Højkvalitetsmateriale – fremstillet af aluminium 6063-T66, karakteriseret ved høj modstandsdygtighed over for vejrforhold.

Holdbarhed – høj fremstillingskvalitet garanterer varig fastgørelse af fotovoltaiske panelkonstruktioner.

Korrosionsbestandighed – modstandsdygtig over for ydre påvirkninger og korrosion.

Mekanisk styrke – modstandsdygtig over for slag og mekaniske skader.

Sikker ledningsevne – specialdesignede stifter gennemtrænger panelernes anodiserede belægning og sikrer sikker potentialudligning uden behov for jordforbindelsesunderlægsskiver.

Potentialudligning – sikrer ledningskontinuitet mellem moduler og bærekonstruktion.

Riflet overflade – tandede trykflader sikrer sikkert greb og forhindrer panelerne i at glide.

Monteringsvejledning

Monter klemmen på monteringsskinnen ved hjælp af en glidemøtrik og en M8-skrue.

Placer to tilstødende fotovoltaiske paneler inden for klemmen, og sørg for, at jordforbindelsesstifterne har kontakt med begge modulers rammer.

Spænd skruen til – kontroller panelproducentens specifikation – den angiver den optimale tilspændingsstyrke.

Pakkeindhold Midterklemme H25 med jordforbindelsesstift. Bemærk: skruer, møtrikker og glidemøtrikker skal købes separat.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Tekniske data

Klemtype	Midterste
Jordstift	Ja
Medfølgende tilbehør	Uden tilbehør
Paneltykkelse [mm]	30-45
Farve	Sølv
