Trapezbro i aluminium H-40 med EPDM 330 mm – PV-montage til trapezplade
produkt utilgængeligt
tilføj til ønskeliste
4.94
Beskrivelse
Trapezbro i aluminium H-40 med EPDM 330 mm – PV-montage til trapezplade

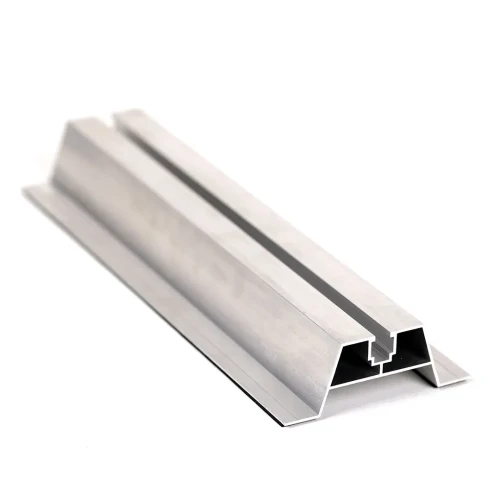

Trapezbro H-40 med EPDM-tætning er en aluminiumsbroprofil beregnet til direkte montering af solcellemoduler på tage beklædt med trapezplade. Fremstillet af aluminiumslegering 6060 kombinerer profilen høj korrosionsbestandighed med god mekanisk styrke, hvilket sikrer installationens holdbarhed gennem hele driftsperioden. Profilen placeres øverst på trapezpladens bølge, og dens højde sikrer fri luftgennemstrømning under panelet — den naturlige køling af modulerne forbedrer deres ydeevne og adskiller panelet fra den opvarmede tagflade. Den øverste monteringskanal gør det muligt at fastgøre midter- og endeklemmer med sekskantskruer og firkantmøtrikker, hvilket giver installationsteamet fleksibilitet i placeringen af modulerne.
Vigtigste fordele for installatøren
- EPDM-tætning medfølger — tæt tilslutning til pladen uden ekstra tætningsmaterialer
- Monteringshuller bores på stedet — fri tilpasning af skrueafstand til den specifikke trapezplades bølgeafstand, uden behov for at bestille varianter til forskellige tagprofiler
- Aluminium 6060 er korrosionsbestandigt og modstandsdygtigt over for vejrforhold
- Profilen er velegnet til anodisering, hvilket giver ekstra overfladebeskyttelse
- Profilens højde sikrer naturlig ventilation af modulerne og adskiller dem fra den varme tagflade

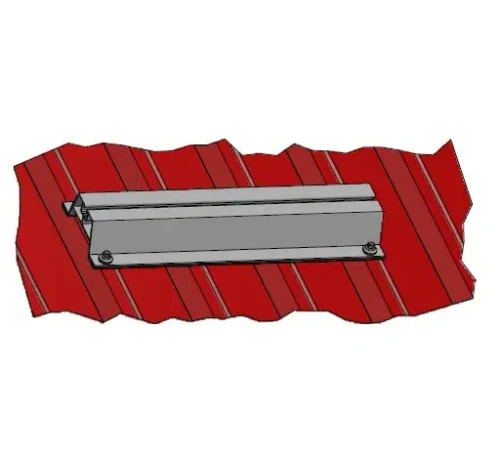

Montage på tag med trapezplade

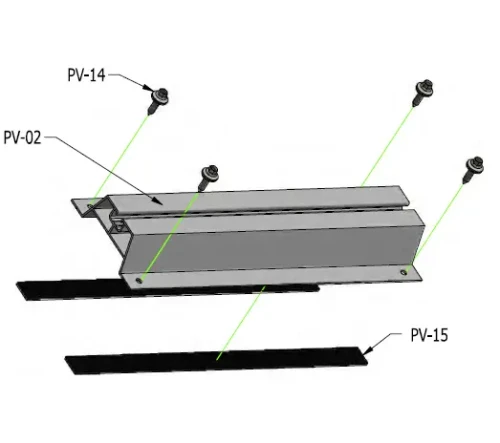

Trapezbroen placeres direkte øverst på trapezpladens bølge. EPDM-tætningen sikrer tæt tilslutning af profilen til underlaget og beskytter pladen mod skader ved monteringspunktet. Hullerne til skruerne, der fastgør profilen til tagkonstruktionen, bores på byggepladsen — dette gør det muligt for installatøren at tilpasse afstanden til den specifikke pladeprofil. Solcellepanelerne fastgøres til broens øverste kanal ved hjælp af midter- eller endeklemmer.
Kompatibilitet med klemmesystem

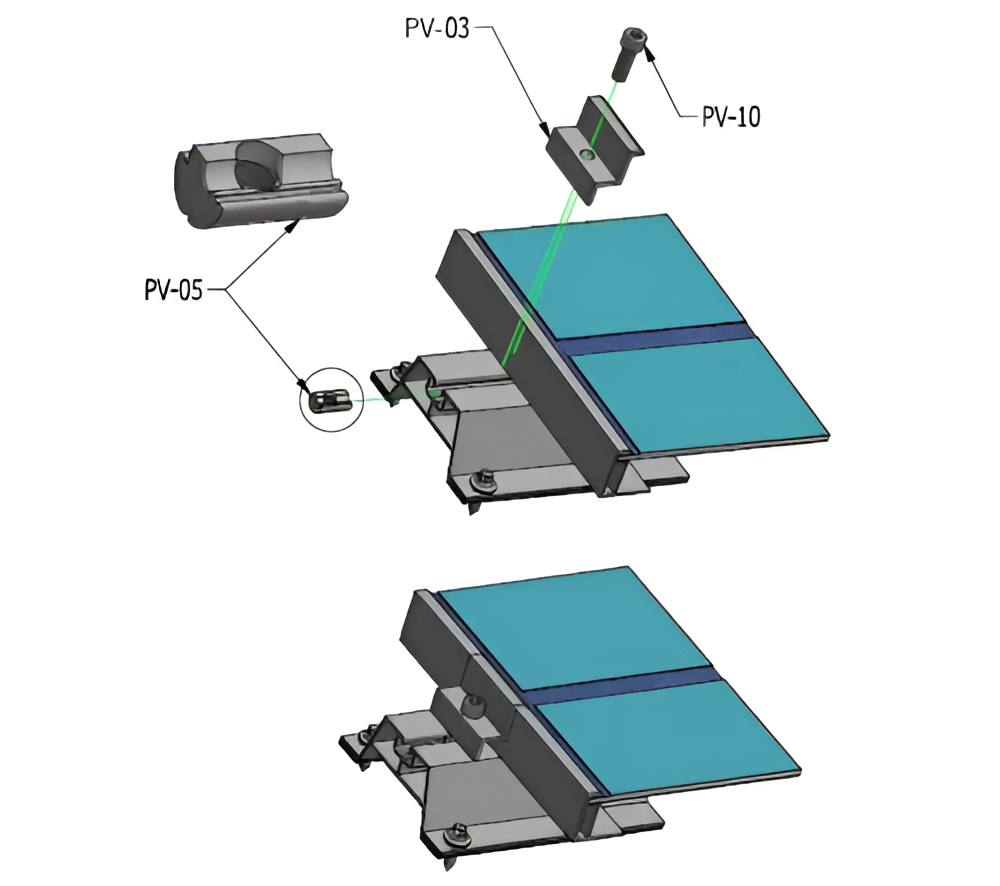

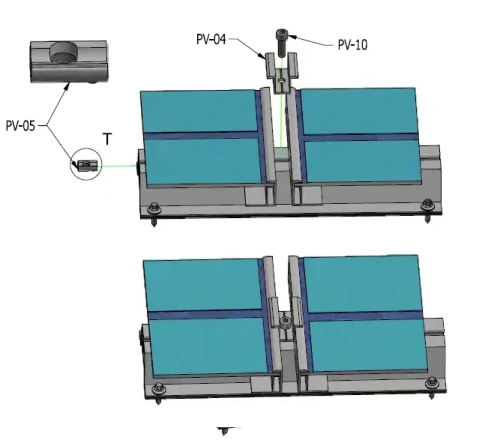

Profilen fungerer sammen med et bredt udvalg af monteringstilbehør. Midter- og endeklemmer placeres i skinnens øverste kanal, og firkantmøtrikker med sekskanthoved låser dem i den ønskede position. Nedenstående diagrammer viser eksempler på konfigurationer med brug af ende- og midterklemmer.

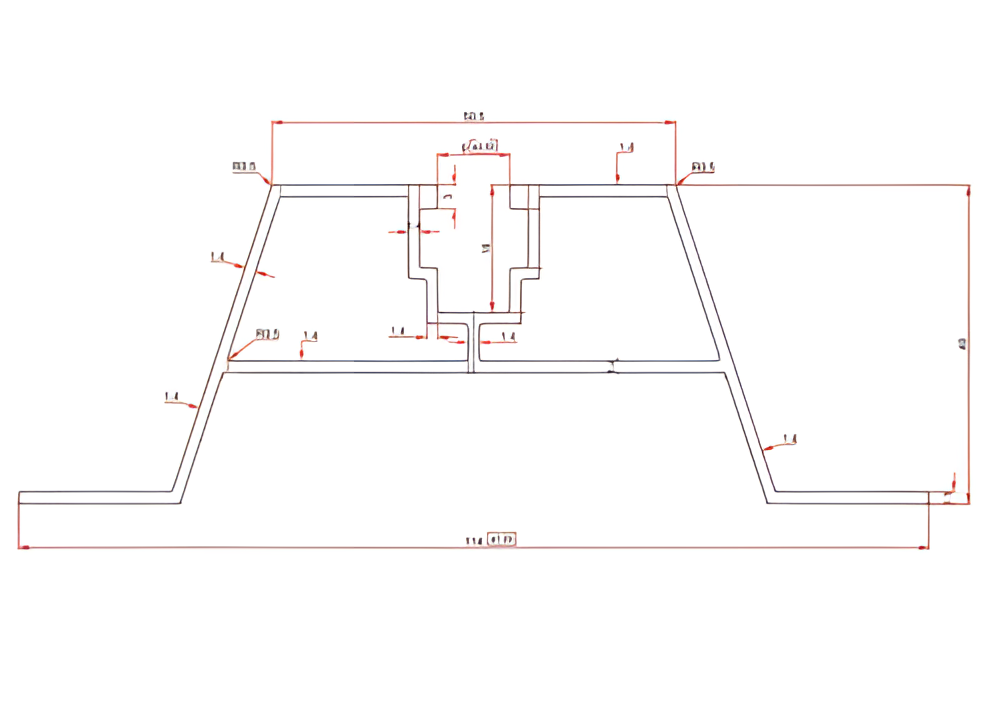

Profilens konstruktion er baseret på et symmetrisk trapezformet tværsnit med en central monteringskanal øverst. Den store kontaktflade med pladen sikrer stabilitet, og den ensartede vægtykkelse garanterer passende stivhed samtidig med lav vægt. Den jævne fordeling af belastningen gør det muligt at fastgøre klemmer på et hvilket som helst punkt langs kanalen.
