Trapezbro i aluminium H-70 med EPDM 330 mm – PV-beslag til trapezplade

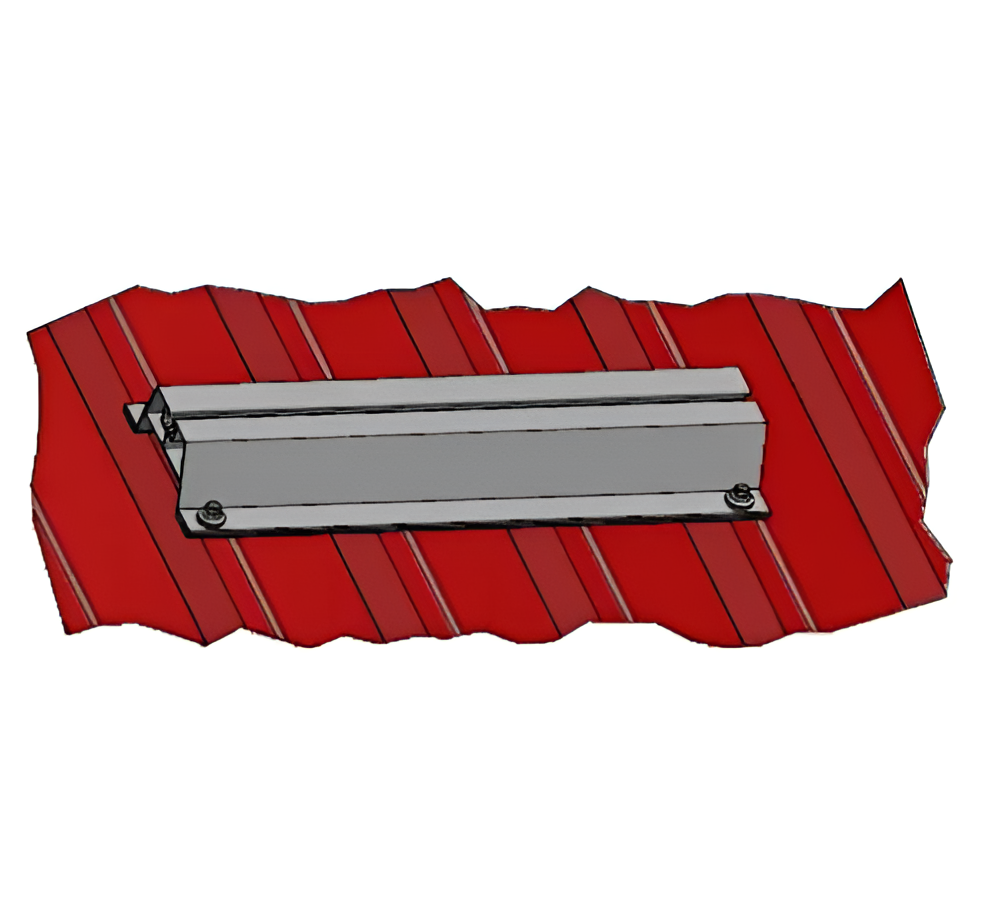

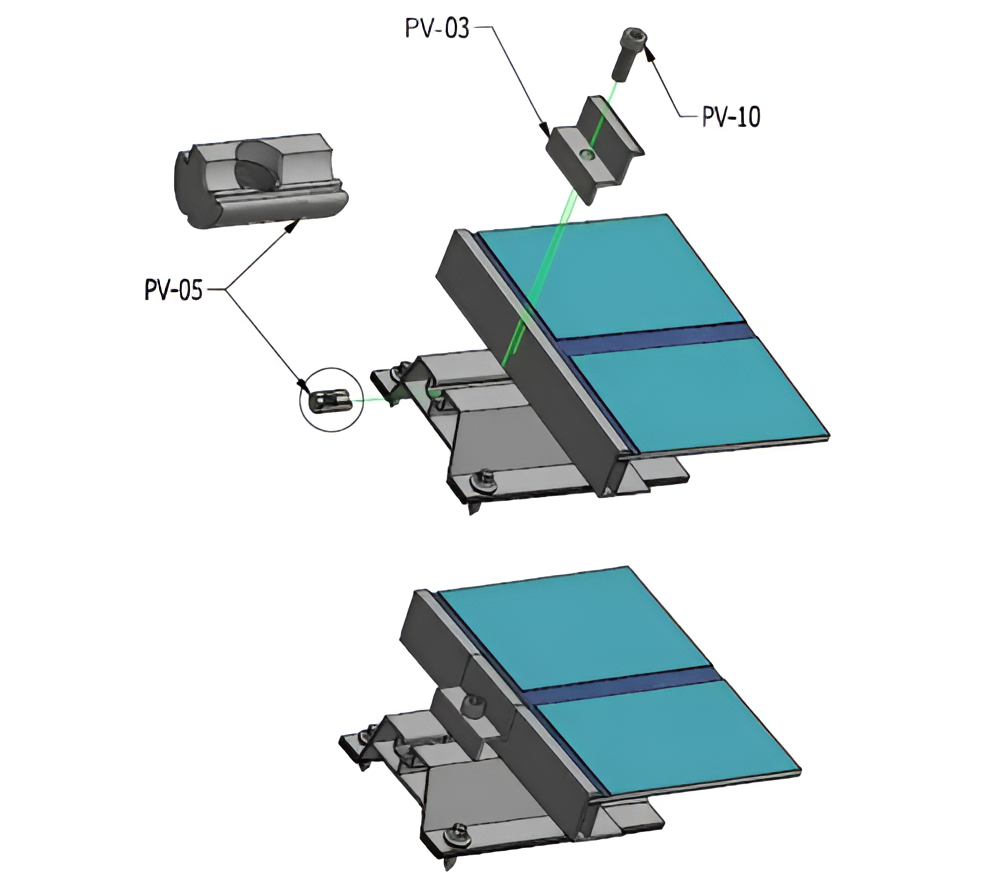

Trapezbro H-70 med EPDM-tætning er en aluminiumsbroprofil designet til direkte montering af solcellepaneler på tage beklædt med trapezplade. Profilens trapezformede tværsnit følger pladens ryggeometri, hvilket gør, at profilen ligger stabilt på tagbeklædningen uden behov for ekstra udligningsunderlag. Profilens højde sikrer den rette afstand mellem modulet og tagfladen, hvilket muliggør fri luftstrøm under panelet — den naturlige ventilation bortleder effektivt varmen, hvilket giver bedre driftsforhold for PV-modulerne. Den øverste monteringskanal gør det muligt at fastgøre ende- og midterklemmer med sekskantskruer og firkantmøtrikker, og hullerne til skruerne, der fastgør broen til pladen, laves direkte på taget under monteringen, hvilket giver mulighed for præcis tilpasning af forankringspunktet til pladeprofilen.
Fordele ved trapezbro H-70
- Ventilationsrum mellem panel og tag understøtter naturlig køling af modulerne og begrænser effekttab på varme dage
- Medfølgende EPDM-tætning beskytter tagbeklædningen ved monteringspunktet og forhindrer vand i at trænge ind under pladen
- Korrosionsbestandig aluminiumslegering 6060 — profilen kræver ingen ekstra korrosionsbeskyttelse og holder i mange år under udendørs forhold

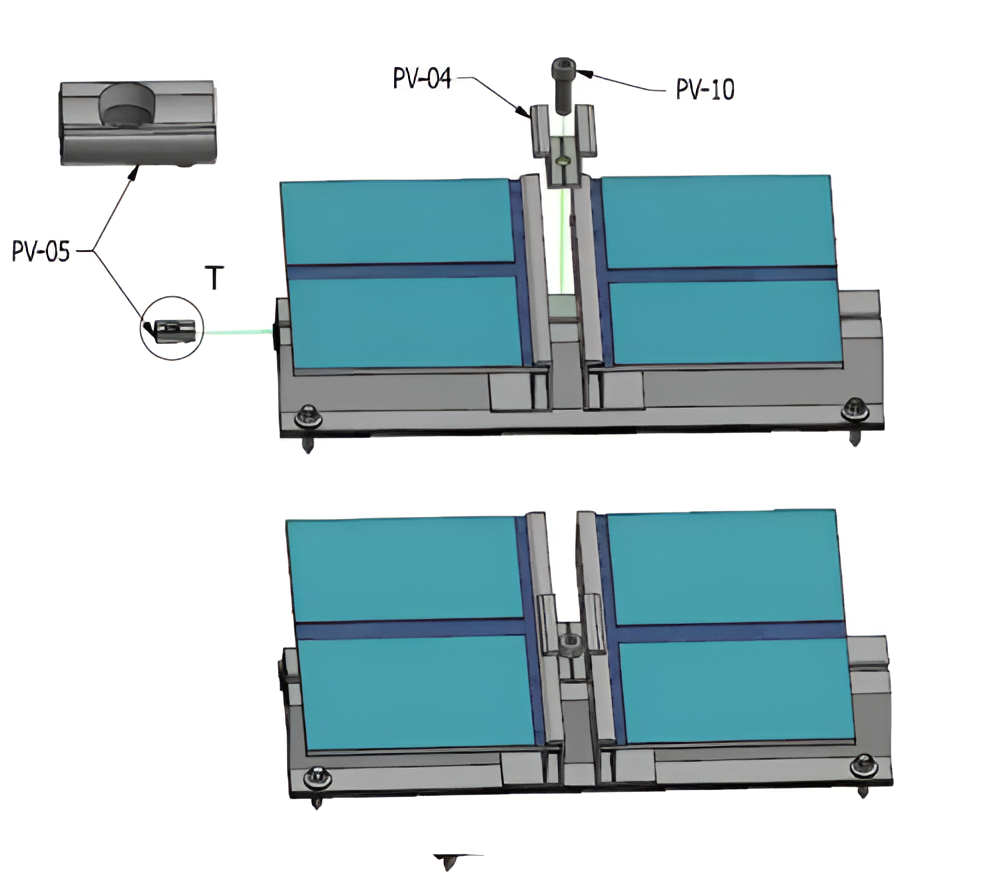

- Kompatibilitet med midter- og endeklemmer muliggør universel anvendelse i forskellige installationskonfigurationer
- Monteringshuller laves på taget — fleksibel tilpasning til trapezpladens bølgeafstand

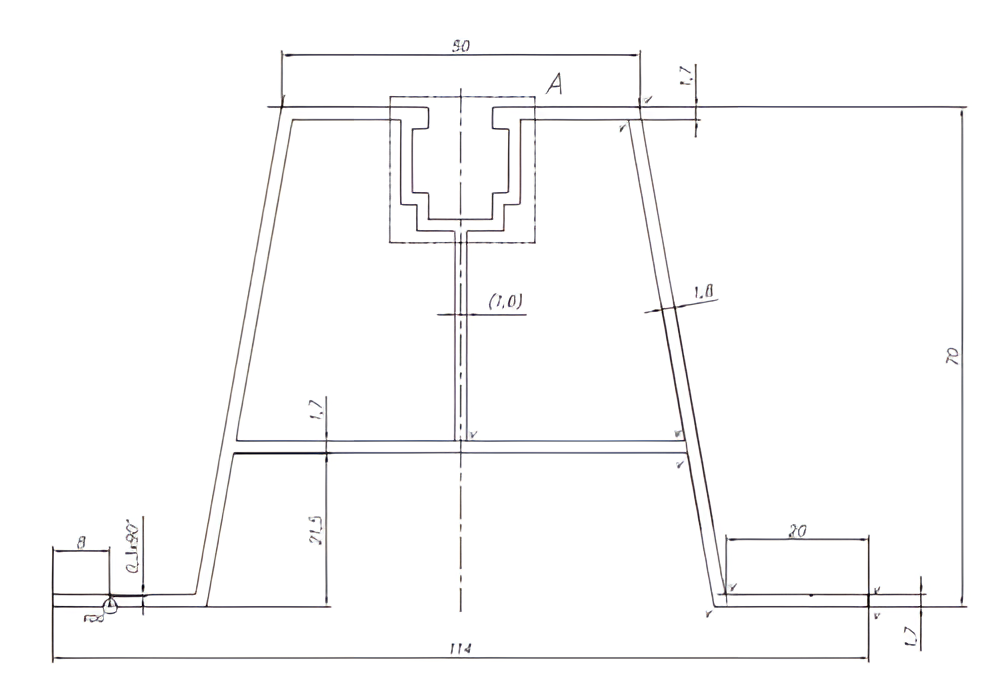

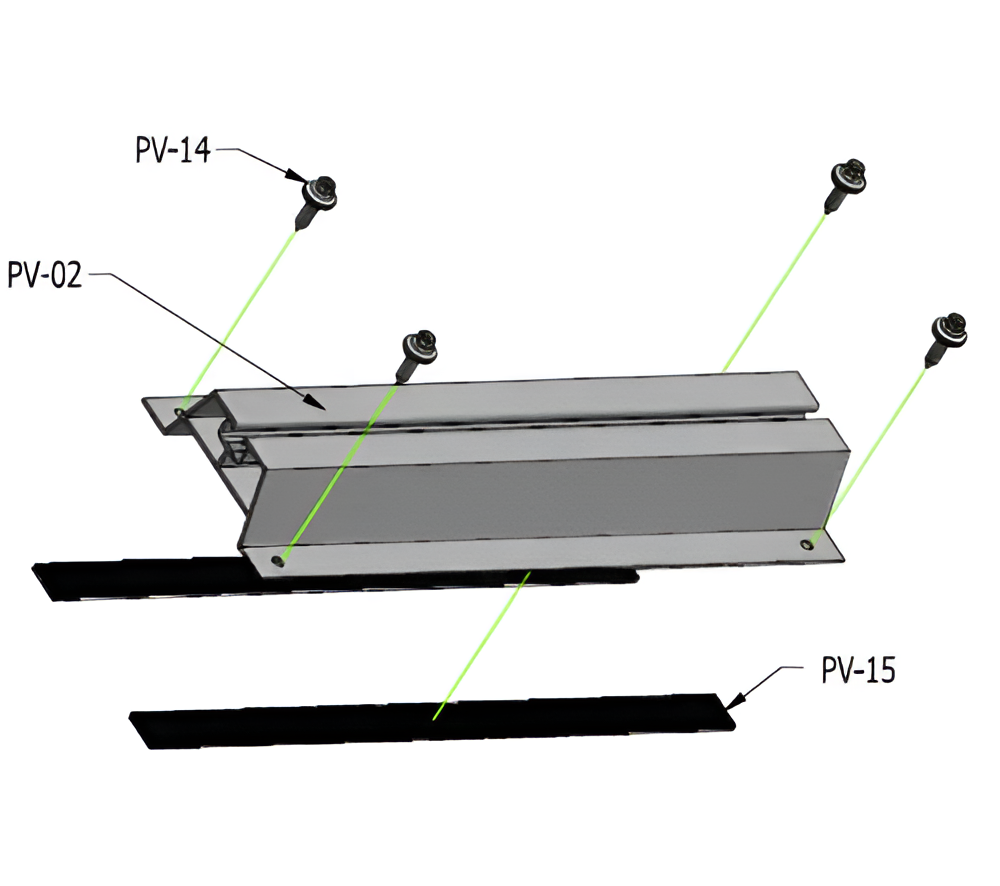

Profilen har et trapezformet tværsnit med intern forstærkning — to lodrette skillevægge stivner konstruktionen og overfører belastningerne fra de monterede moduler til pladens ryg. I den øverste del af profilen findes en monteringskanal beregnet til placering af klemmer, der fastgør solcellemodulerne. Profilens fod hviler stabilt på trapezpladens rygge, og EPDM-tætningen (vist på monteringsskemaet) udfylder ujævnheder og sikrer tæthed ved forankringspunkterne.
